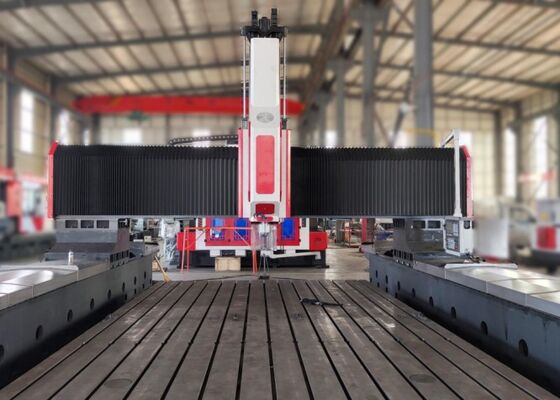

PHD4080 Cnc Gantry-Type Mobile CNC Drilling Milling Machine Stalowa płytka płytkowa wymiennik ciepła
Wprowadzenie produktu:
To urządzenie jest mobilną maszyną CNC do szybkiego wiercenia i frezowania typu bramkowego, przeznaczoną głównie do wiercenia, wyciągania i frezowania stalowych płyt, flans, wymienników ciepła,Płyty rurkowe, łożyska obrotowe i inne podobne obrabiarki. Wspiera szybkie wiercenie narzędziami z węglem i wewnętrznym systemem chłodzenia.maszyna oferuje przyjazną obsługę i obsługuje automatyczne, wysokiej precyzji obróbki do produkcji małych i średnich partii obejmujących wiele typów części roboczych.
Konfiguracja produktu:
| Model |
PHD4080 |
| Rozmiar obróbki |
LxW (mm) |
4000x8000 |
| Szerokość otworu T stołu roboczego (mm) |
28 |
| Głowa mocy wiertniczej |
Co to jest? |
1 lub 2 |
| Węgiel spindlowy |
BT1pożyczalnia |
| Maksymalna średnica wiercenia (mm) |
Φ90 |
| Maksymalna grubość (mm) |
≤ 300 |
| Średnica wcisku |
M3-M36 |
| Prędkość spindału (r/min) |
30 ~ 3000 |
| Moc silnika serwospindla (kW) |
22/30/37 |
| Ruch boczny głowicy napędowej (osio X) |
Maksymalny bieg poziomy (mm) |
4000 |
| Prędkość ruchu bocznego (r/min) |
0 ~ 6 |
| Moc serwomotora do ruchu bocznego (kW) |
3.6 |
| Wzdłużne ruchy bramki (osio Y) |
Maksymalny bieg podawania (mm) |
8000 |
| Prędkość ruchu paszy (m/min) |
0 ~ 6 |
| Moc serwomotora zasilającego (kW) |
3.6/5.5 |
| Wyrównanie pomiarów |
Maksymalny bieg (mm) |
1400 |
| Prędkość ruchu (m/min) |
0 ~ 4 |
| Moc serwomotora (kW) |
3.6 |
| Dokładność pozycjonowania w trzech ośach |
X/Y/Z/A/B/C (mm) |
±0,015/1000 |
| Dokładność pozycjonowania w trójosiowym powtarzaniu |
X/Y/Z/A/B/C (mm) |
±0,01/1000 |
| System elektryczny |
System CNC |
FAGOR/KND/GSK |
| Zmiennik narzędzi |
Rodzaj dysku (nieobowiązkowy) |
24 pozycje narzędzi |
| Ogólna wielkość |
LxWxH (m) |
13x6.9x6.2 |
Cechy produktu
1Maszyna składa się z łóżka maszynowego, stołu roboczego, przenośnego portalu, pionowej głowicy napędowej typu ram, układu hydraulicznego, układu pneumatycznego, układu chłodzenia, scentralizowanego układu smarowego,system sterowania elektrycznego, i automatyczny system usuwania chipów.
2W ramach tej serii maszyn, stolik roboczy i bramka są skonfigurowane jako niezależne zespoły konstrukcyjne, z bramką poruszającą się wzdłuż dwóch podstaw wsparcia.dokładność pozycjonowania, oraz wydajności nośnej, zapewniając stabilną i niezawodną pracę podczas wymagających procesów wiercenia.
3Maszyna jest wyposażona w wysokiej jakości stół roboczy wykonany z szarego żeliwa HT300, zapewniający solidną i stabilną podstawę do precyzyjnego obróbki.
Łóżko maszynowe i stół roboczy są wykonane z szarej żeliwa HT300 klasy premium i poddawane są dwóm cyklom obróbki cieplnej hartowania w celu wyeliminowania naprężeń wewnętrznych.Ich oddzielna konfiguracja konstrukcyjna pomaga zminimalizować rezonans generowany podczas wiercenia, zwiększając w ten sposób stabilność obróbki i wydłużając żywotność narzędzi do cięcia węglika.
1Automatyczny system usuwania odłamków i system krążącego płynu chłodzącego zmniejszają czas obsługi pomocniczej i minimalizują ręczną interwencję.Operatorzy muszą głównie ładować i rozładowywać przedmioty robocze oraz wymieniać narzędzia wiertnicze, uproszczając rutynowe operacje i zwiększając ogólną efektywność produkcji.
2Maszyna wyposażona jest w wysokiej precyzji wrot BT50 wyprodukowany na Tajwanie, wyposażony w wewnętrzny system dostarczania płynu chłodzącego, aby wspierać wydajne obróbki z wiertarkami węglowymi.Pneumatyczny cylinder do zaciskania narzędzi umożliwia wygodną i szybką wymianę narzędziSilnik węglowy o dużej mocy jest podłączony przez serwo napędzaną przewodnicę pasa synchronicznego, zapewniając szeroki zakres prędkości węglowej w celu spełnienia wymagań różnych zastosowań obróbkowych.
3Ta maszyna wiertnicza CNC jest zaprojektowana tak, aby spełniać specyficzne cechy obrabiarków i wymagania dotyczące dokładności obróbki,o kompaktowej konstrukcji konstrukcyjnej i elastycznych możliwościach przetwarzaniaWydajnie obsługuje wzory otworów rozmieszczone w konfiguracjach okrągłych lub w liniach prostych, zapewniając szybkie wiercenie z niezawodną dokładnością pozycji.Z praktyczną konfiguracją i spójnymi osiągami obróbkowymi, maszyna zapewnia opłacalne rozwiązanie do precyzyjnego obróbki płyt metalowych.

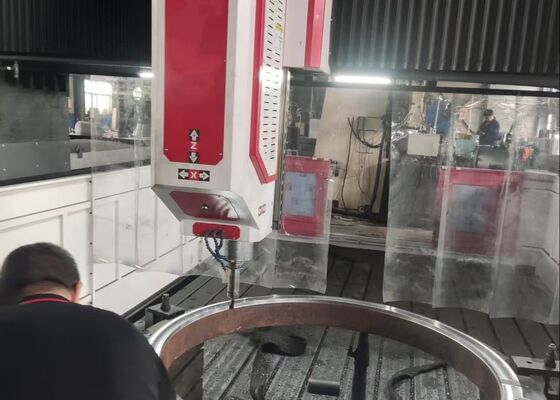

Maszyna do wiercenia płytek typu portale CNC jest solidnym rozwiązaniem przemysłowym opracowanym do precyzyjnego obróbki płytkowych części roboczych i elementów konstrukcyjnych.Jest szczególnie odpowiedni do obróbki brzyt, dyski, pierścienie, płytki płaskie i podobne elementy, pod warunkiem że ich grubość materiału pozostaje w obrębie określonego przez maszynę zakresu efektywnego obróbki.
W zakładach wytwarzania stali konstrukcyjnej maszyna wykonuje precyzyjne wiercenie i frezowanie na płytkach konstrukcyjnych, płytkach łącznikowych i powiązanych komponentach,wspieranie dokładnego montażu i niezawodnych połączeń strukturalnychW sektorze energii wiatrowej zapewnia wysoką precyzję obróbki elementów wieży turbiny wiatrowej i zespołów flans,pomoc w zapewnieniu dokładności wymiarowej i niezawodności konstrukcyjnej w wymagających warunkach środowiskowych, w tym silne wiatry i wahania temperatury. W budowie mostów urządzenia przetwarzają balisty mostów, elementy nośne i powiązane części konstrukcyjne,umożliwiające produkcję dokładnych, trwałe połączenia zaprojektowane tak, aby wytrzymać obciążenia dynamiczne przez cały okres eksploatacji mostu.
