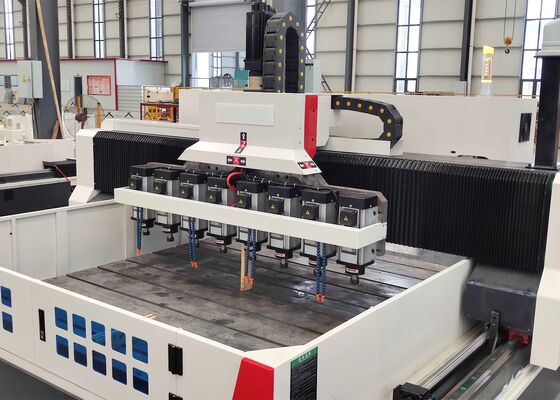

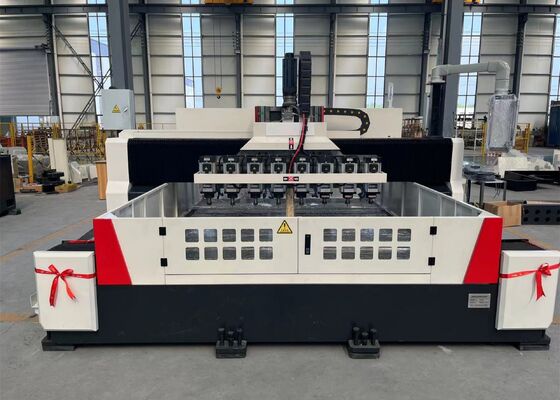

Maszyna wiertnicza CNC wysokiej prędkości typu gantry do wiertniczych płyt siewowych Model SPD3010

Maszyna wiertnicza CNC wysokiej prędkości typu gantry do wiertniczych płyt siewowych Model SPD3010

Zastosowanie:

Używa się go głównie do wydajnego wiercenia elementów roboczych, takich jak płyty sitowe i cienkie płyty w zakresie ich skutecznej grubości.Może wiercić dziury zarówno w części z pojedynczego materiału, jak i z materiału złożonegoProces obróbki jest sterowany cyfrowo, co sprawia, że obsługa jest bardzo wygodna.

Konfiguracja parametrów:

Struktura maszyny:

Składa się głównie z stołu roboczego, ruchomego portalu, ruchomego siodła, wielokrotnych głowic wiertniczych, automatycznego urządzenia smarowego, urządzeń ochronnych, urządzenia chłodzącego w obiegu,system cyfrowego sterowaniaPodtrzymany i kierowany przez pary przewodników walcowych i napędzany przez precyzyjne pary śrubokrętów, narzędzie posiada wysoką dokładność pozycjonowania i powtarzalność.

1Stolik roboczy:

Łóżko i stół roboczy to integralne odlewy z żelaza szarego (HT250), precyzyjnie obrobione po wtórnym wygrzaniu i obróbce starzenia,powodując doskonałą sztywność dynamiczną i statyczną oraz brak deformacjiPowierzchnia stołu roboczego posiada precyzyjnie obrobione, racjonalnie rozmieszczone szczeliny w kształcie T do zaciskania przedmiotu roboczego.zapewnienie równomiernego rozkładu siły na przesuwach przewodniczych i znacząca poprawa sztywności i wytrzymałości na rozciąganie i ciśnienie narzędzia maszynowegoSystem napędowy wykorzystuje serwomotor AC i precyzyjną parę śrubokrętów kulkowych do napędu dwustronnego, umożliwiając portierze poruszanie się w kierunku osi Y.regulowane śruby są rozmieszczone na dolnej powierzchni łóżka dla łatwej regulacji poziomu łóżka i stołu roboczego.

2/ Mobilna brama:
Przenośny bramkarz jest odlewany i obrobiony z żelaza szarego (HT250).i dwa serwo silniki, umożliwiając przesuwanie przesuwek głowicy napędowej wzdłuż osi Y. Każdy przesuwek głowicy napędowej jest wyposażony w głowicę napędową wiertniczą.Ruch bramki osiąga się przez serwo silniki napędzające śruby kulkowe przez precyzyjne sprzęgły.

3- Przenośny siodło.
Siodło ruchome jest precyzyjnym elementem konstrukcyjnym z żeliwa odlewanego.i wysokoprecyzyjny reduktor planetarny podłączony do serwomotora. To napędza głowicę wiertniczą do poruszania się wzdłuż osi Z, umożliwiając szybki postęp, podawanie, szybkie cofanie i zatrzymanie działań..

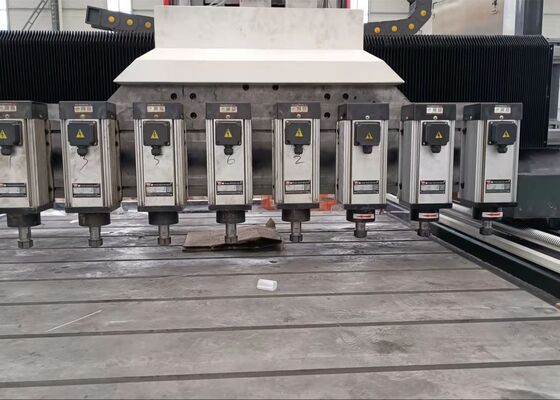

4Głowa silnika wiertniczego:
Głowa wiertnicza wykorzystuje dedykowany trójfazowy silnik wrotkowy, który bezpośrednio napędza wylot precyzyjny.dwie tylne) w celu uzyskania bezstopniowej regulacji prędkości. Przekaz jest napędzany przez serwomotor i śrubę kulkową. Osi X i Y mogą być połączone, przy użyciu sterowania półzamkniętym pętlem, umożliwiając funkcje interpolacji liniowej i okrągłej.Koniec węgla to uchwyt narzędziowych ER.
