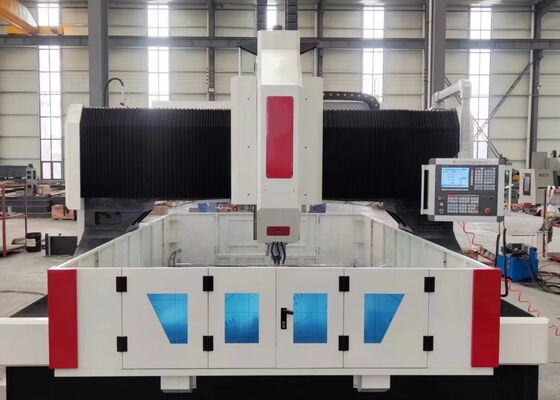

Wysokowydajna frezarko-wiertarka CNC typu bramowego do płyt z precyzyjnym napędem

Gantry-Type High Speed CNC Plate Drilling And Milling Machine With Precision Drive

Zastosowanie:

Ta gantry-typowa wiertarko-frezarka CNC do płyt jest specjalnie opracowana do wykonywania szerokiego zakresu procesów obróbki, w tym wiercenia, fazowania, gwintowania, frezowania i wytaczania, na płytach stalowych i elementach konstrukcyjnych. Zapewnia wysoce wydajne rozwiązania do obróbki otworów dla różnych obrabianych przedmiotów, takich jak kołnierze, tarcze, pierścienie i konstrukcje płytowe w odpowiednim zakresie grubości. Maszyna obsługuje obróbkę zarówno otworów przelotowych, jak i nieprzelotowych i nadaje się do obróbki elementów jednorodnych, jak i wielowarstwowych kompozytów. Integrując zaawansowaną technologię CNC, urządzenie zapewnia wygodną obsługę, możliwość automatycznej obróbki i wysoką precyzję wykonania, co czyni je idealnym rozwiązaniem dla wielkoskalowej produkcji przemysłowej wymagającej wydajności, dokładności i niezawodności.

Specyfikacje:

Cechy produktu

1. Precyzyjny system napędowy:
Maszyna jest wyposażona w prowadnice liniowe produkcji tajwańskiej i precyzyjne zespoły suwaków, zapewniające płynny ruch osi, stabilną wydajność ruchu i zwiększoną zdolność przenoszenia obciążeń do wymagających zastosowań w ciężkiej obróbce.

1). Oś X wykorzystuje dwie toczne prowadnice liniowe, które zapewniają prowadzenie boczne i wsparcie konstrukcyjne, spełniając wymagania operacji szybkiego wiercenia. Silnik serwo AC napędza precyzyjny mechanizm napędowy z kulowym śrubą, zapewniając dokładne pozycjonowanie, płynny ruch i niezawodną wydajność posuwu liniowego.

2). Oś Y zawiera po dwie wytrzymałe toczne prowadnice liniowe po każdej stronie, z trzema suwakami typu kwadratowego zainstalowanymi na każdej prowadnicy, tworząc sztywny i stabilny system ruchu bramy. Ta konfiguracja zapewnia doskonałą wytrzymałość konstrukcyjną i stabilność operacyjną, oferując jednocześnie niskie tarcie, wysoką prędkość ruchu, skuteczne tłumienie drgań i przedłużoną żywotność. Brama jest napędzana przez dwusilnikowy synchroniczny system napędowy, z silnikami serwo zainstalowanymi po obu stronach do jednoczesnego napędzania odpowiednich śrub kulowych, zapewniając zsynchronizowany ruch i precyzyjną wydajność obróbki CNC.

3). Wózek wrzeciona jest wsparty na czterech wytrzymałych prowadnicach liniowych, zapewniając wysoką sztywność konstrukcyjną, doskonałą dokładność pozycjonowania, doskonałą odpowiedź dynamiczną i stabilną wydajność ruchu podczas obróbki zarówno z dużą, jak i niską prędkością.

2. Automatyczny system smarowania i konstrukcja ochronna:
Urządzenie jest wyposażone w tajwański wolumetryczny automatyczny system smarowania z precyzyjnym rozkładem ciśnienia. Smar jest automatycznie dostarczany do kluczowych ruchomych elementów, w tym prowadnic liniowych, śrub kulowych i mechanizmów napędowych z zębatką i kołem zębatym, zapewniając kompleksowe smarowanie i skutecznie przedłużając żywotność krytycznych komponentów maszyny. Osłony ochronne odporne na kurz są zainstalowane na zespołach osi X i Y, podczas gdy wodoodporne osłony przeciwbryzgowe są umieszczone wokół stołu roboczego, aby chronić główne komponenty maszyny i zwiększyć niezawodność operacyjną.

3. Zaawansowany system sterowania CNC KND:
Maszyna wykorzystuje precyzyjne serwomotory absolutne do sterowania ruchem i jest wyposażona w interfejs komunikacyjny RS232, kolorowy wyświetlacz i interfejs obsługi w języku chińskim. System CNC obsługuje zarówno obsługę na maszynie, jak i zewnętrzne wprowadzanie danych przez USB, zapewniając wygodne zarządzanie programami, efektywny transfer danych i elastyczne sterowanie obróbką.

Ta wysokowydajna gantry-typowa wiertarko-frezarka CNC do płyt jest specjalnie opracowana do precyzyjnej obróbki detali płytowych i elementów konstrukcyjnych ze stali. Nadaje się do obróbki kołnierzy, tarcz, pierścieni, płyt płaskich i innych porównywalnych elementów, przy czym grubość detalu musi mieścić się w określonym efektywnym zakresie obróbki maszyny.

W zakładach konstrukcji stalowych urządzenie wykonuje precyzyjne wiercenie i frezowanie na płytach konstrukcyjnych, płytach połączeniowych i powiązanych elementach, wspierając dokładny i niezawodny montaż konstrukcji stalowych. W branży energetyki wiatrowej zapewnia precyzyjną obróbkę sekcji wież turbin wiatrowych i dużych elementów kołnierzowych, pomagając zapewnić dokładność wymiarową i integralność strukturalną w trudnych warunkach pracy, takich jak silne wiatry i znaczne wahania temperatury. W budownictwie mostowym maszyna jest wykorzystywana do obróbki belek mostowych, elementów wsporczych i konstrukcji połączeniowych, produkując dokładne i trwałe połączenia zdolne do wytrzymania długotrwałych obciążeń dynamicznych. Dzięki połączeniu precyzyjnej obróbki, stabilnej pracy i wszechstronnych możliwości obróbki, urządzenie stanowi niezawodne rozwiązanie produkcyjne dla konstrukcji stalowych, energetyki wiatrowej i głównych zastosowań infrastrukturalnych.
