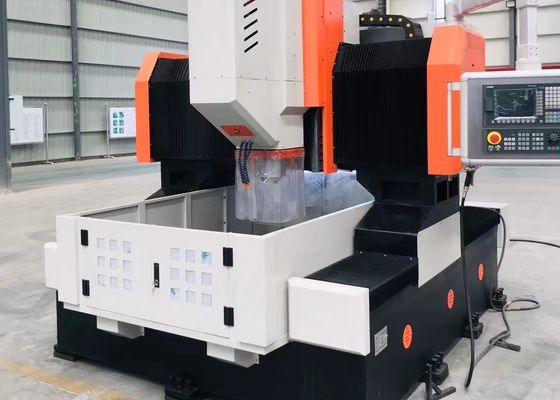

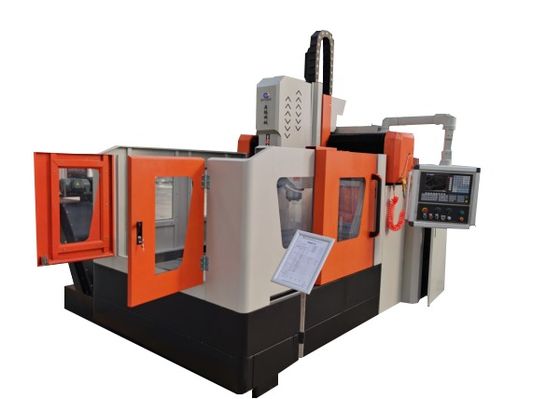

1200x1200mm Rozmiar obrabiarkę CNC Płytka wiertnicza i frezowa maszyna Model servo 11KW silnik wrotny

Maszyna do wiercenia i frezowania płyt CNC o wymiarach obrabianego przedmiotu 1200x1200mm, model: Serwo, silnik wrzeciona 11KW

Zastosowanie:

Nadaje się do wiercenia, fazowania, gwintowania i frezowania elementów płytowych/konstrukcyjnych.

Jest przeznaczona głównie do wydajnego wiercenia przedmiotów obrabianych, takich jak kołnierze, tarcze, pierścienie i płyty o grubości w zakresie efektywnym. Wiercenie otworów przelotowych i otworów ślepych może być realizowane zarówno na częściach z jednego materiału, jak i na materiałach kompozytowych. Proces obróbki obrabiarki jest sterowany cyfrowo, co zapewnia bardzo wygodną obsługę. Umożliwia zautomatyzowaną, precyzyjną, wieloasortymentową i masową produkcję.

1. Stół roboczy:

Łoże maszyny ma konstrukcję spawaną, poddaną wtórnemu wyżarzaniu i starzeniu przed obróbką wykańczającą. Wykazuje doskonałą sztywność dynamiczną i statyczną bez deformacji. Dwie precyzyjne prowadnice liniowe są zamontowane po każdej stronie łoża, zapewniając równomierny rozkład sił na suwakach prowadnic, co znacznie zwiększa sztywność obrabiarki, a także odporność na rozciąganie i ściskanie. Układ napędowy wykorzystuje silniki serwo AC i precyzyjne pary śrub kulowych do napędu dwustronnego, umożliwiając ruch bramy wzdłuż osi Y. Dodatkowo stół roboczy jest wyposażony w hydrauliczny system mocowania.

2. Ruchoma brama:

Ruchoma brama jest odlewanym elementem wykonanym z żeliwa szarego (HT250). Dwie pary liniowych prowadnic tocznych o bardzo dużej nośności są zamontowane z przodu bramy. Zestaw precyzyjnych śrub kulowych i silnik serwo umożliwiają przesuwanie płyty ślizgowej głowicy napędowej wzdłuż osi X, z głowicą napędową do wiercenia zainstalowaną na płycie ślizgowej głowicy napędowej. Ruch bramy jest realizowany przez silnik serwo napędzający nakrętkę kulową do obracania się na śrubie kulowej za pośrednictwem precyzyjnego sprzęgła.

3. Ruchome siodło ślizgowe:

Ruchome siodło ślizgowe jest precyzyjnym elementem konstrukcyjnym z żeliwa. Jest wyposażone w dwie prowadnice liniowe CNC o bardzo dużej nośności, zestaw precyzyjnych par śrub kulowych oraz precyzyjną przekładnię planetarną połączoną z silnikiem serwo. Konfiguracja ta służy do równoważenia ciężaru głowicy napędowej, zmniejszenia obciążenia śruby i wydłużenia żywotności śruby. Napędza głowicę napędową do wiercenia wzdłuż osi Z, umożliwiając takie czynności, jak szybkie posuwy, posuwy robocze, cofanie i zatrzymywanie głowicy napędowej, wraz z funkcjami automatycznego łamania wiórów, usuwania wiórów i pauzy.

Specyfikacje:
