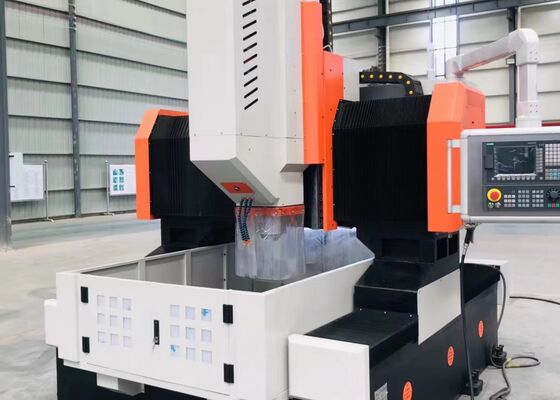

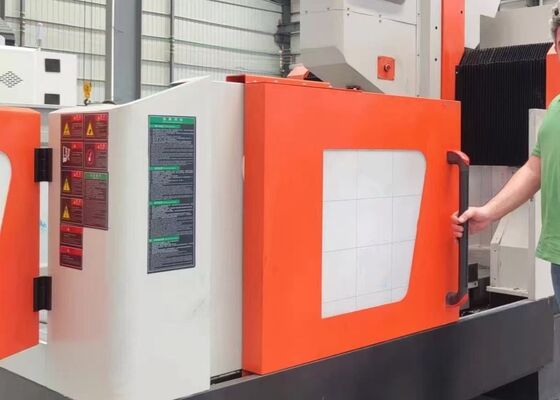

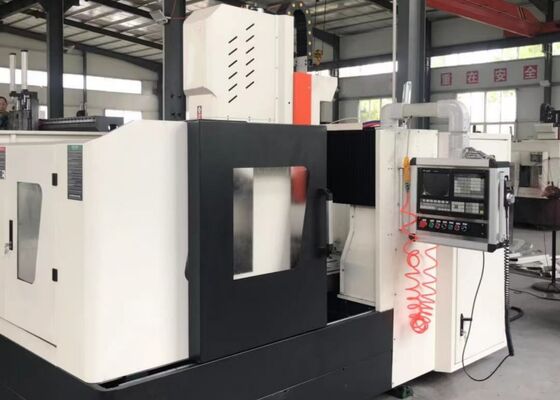

Wykorzystywane do tworzyw sztucznych płytek płytkowych Flanges Cnc drilling Machine 11KW Servo Spindle Motor Power
Wprowadzenie produktu:
Urządzenie to jest specjalnie zaprojektowane do obróbki płyt i flans rur, obsługujących średnicę otworu do φ80 mm. Jego podstawowe funkcje obejmują wiercenie, odwieranie, wiercenie, wyciąganie,rozwijanieSystem sterowania CNC jest przyjazny dla użytkownika, ułatwiając prostą obsługę.Maszyna konsekwentnie osiąga wyjątkową precyzję i wydajność.
Konfiguracja produktu:
| Model |
PHD1010 |
| Rozmiar obróbki |
LxW (mm) |
1000x1000 |
| Szerokość otworu T stołu roboczego (mm) |
28 |
| Głowa mocy wiertniczej |
Co to jest? |
1 |
| Węgiel spindlowy |
BT1pozycja |
| Maksymalna średnica wiercenia (mm) |
Φ50 |
| Maksymalna grubość (mm) |
≤ 180 |
| Średnica wcisku |
M3-M20 |
| Prędkość spindału (r/min) |
30 ~ 3000 |
| Siła silnika serwospindla(kW) |
11 |
| Ruch boczny głowicy napędowej (osio X) |
Maksymalny bieg poziomy (mm) |
1000 |
| Prędkość ruchu bocznego (r/min) |
0 ~ 8 |
| Moc serwomotora do ruchu bocznego (kW) |
2.4 |
| Wzdłużne ruchy bramki (osio Y) |
Maksymalny bieg podawania (mm) |
1000 |
| Prędkość ruchu paszy (m/min) |
0 ~ 8 |
| Moc serwomotora zasilającego (kW) |
2.4 |
| Wyrównanie pomiarów |
Maksymalny bieg (mm) |
400 |
| Prędkość ruchu (m/min) |
0 ~ 8 |
| Moc serwomotora (kW) |
2.4 |
| Dokładność pozycjonowania w trzech ośach |
X/Y/Z/A/B/C (mm) |
±0,02/1000 |
| Dokładność pozycjonowania w trójosiowym powtarzaniu |
X/Y/Z/A/B/C (mm) |
±0,01/1000 |
| System elektryczny |
System CNC |
FAGOR/KND/GSK |
| Zmiennik narzędzi |
Rodzaj dysku (nieobowiązkowy) |
24 pozycje narzędzi |
| Ogólna wielkość |
LxWxH (m) |
3.2x2.2x2.2 |
Cechy produktu
1Ramy i poprzeczne wiązki maszyny wykonane są ze spawanych konstrukcji stalowych i poddawane są kompleksowej obróbce cieplnej zwalniającej naprężenia w celu zagwarantowania wysokiej dokładności.stolik przesuwny poprzeczny, a ram są wykonane z żeliwa, oferując wyższą trwałość i sztywność konstrukcyjną.
2Podwójny serwo napęd po obu stronach osi X zapewnia precyzyjny i zsynchronizowany ruch bramki, zapewniając doskonałą prostopadłość między osiami Y i X.
3Stół roboczy wykonany jest z wysokiej jakości żeliwa, zapewniając niezawodną pracę, doskonałą sztywność i długotrwałą stabilność.
4. Węgiel wiertniczy charakteryzuje się wysoką sztywnością,precyzyjnie zaprojektowany BT40 i wyposażony w wewnętrzny system dostarczania płynu chłodzącego w celu zwiększenia wydajności obróbki i uproszczenia wymiany narzędziZakres prędkości wrotnika wynosi od 30 do 3000 obrotów na minutę.
5Po obu stronach stołu roboczego umieszczone są dwa systemy przenośników chipów z łańcuchem płytkowym.ułatwianie skutecznego zarządzania chipami i recyrkulacji płynu chłodniczego.
6Maszyna jest wyposażona w wewnętrzne i zewnętrzne układy chłodzące, z których każdy zapewnia wystarczającą ciśnienie i przepływ dla optymalnej wydajności obróbki.Urządzenia monitorowania poziomu płynu chłodzącego są również zintegrowane w celu zapewnienia skutecznego smarowania i chłodzenia narzędzi cięcia w trakcie całej pracy.
7Maszyna zawiera scentralizowany automatyczny system smarowania, który zapewnia ciągłe i niezawodne smarowanie kluczowych elementów ruchu, w tym przewodników, śrub kulkowych,i łożyska walcowe, przyczyniając się do wydłużenia okresu eksploatacji tych kluczowych elementów.
8System sterowania CNC to model 828D, oferujący kompleksową funkcjonalność, zintegrowane programowanie CAD-CAM, przyjazną obsługę, a także automatyczne ostrzeżenia i funkcje kompensacji błędów.
9Maszyna jest wyposażona w kluczowe komponenty znanych międzynarodowo marek, w tym kierownice liniowe, śruby kulkowe, silniki serwo i sterowniki, wrot, system sterowania CNC,Pompy i zawory hydrauliczne, oraz pompy chłodzące, co gwarantuje wyjątkową niezawodność i stałą stabilność działania.
Maszyna CNC do cięcia płytki jest solidnym rozwiązaniem przemysłowym, starannie zaprojektowanym do precyzyjnego obróbki elementów typu płyty i części konstrukcyjnych.Jest specjalnie zaprojektowany do obróbki części roboczych, takich jak kołnierze, dyski, pierścienie i płytki płaskie, o ile grubość materiału pozostaje w wyznaczonym przez maszynę zakresie efektywnego obróbki.
W zakładach wytwarzania stali ta maszyna do wiercenia płyt wykonuje precyzyjne operacje wiercenia i frezowania płyt konstrukcyjnych i elementów łącznikowych,zapewniając niezawodną podstawę do budowy mocnych i niezawodnych konstrukcji stalowychW sektorze energetyki wiatrowej zapewnia precyzyjne obróbki wież turbiny wiatrowej i obwodów, zapewniając, że te kluczowe elementy mogą wytrzymać wymagające warunki środowiskowe,w tym duże obciążenia wiatrem i wahania temperaturyW przypadku zastosowań inżynieryjnych mostów maszyna przetwarza balisty mostów i konstrukcje nośne,umożliwiające tworzenie bezpiecznych i trwałych połączeń zdolnych do wytrzymania naprężenia dynamicznego przez cały okres eksploatacji mostu.
