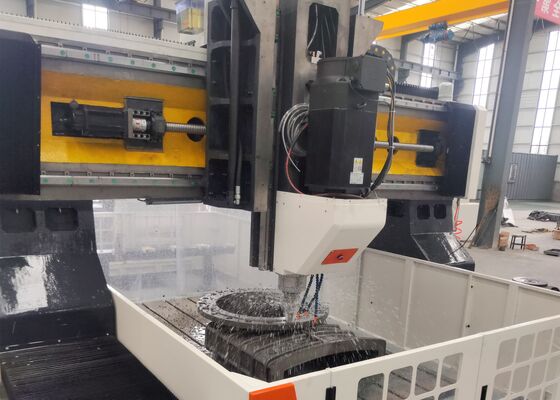

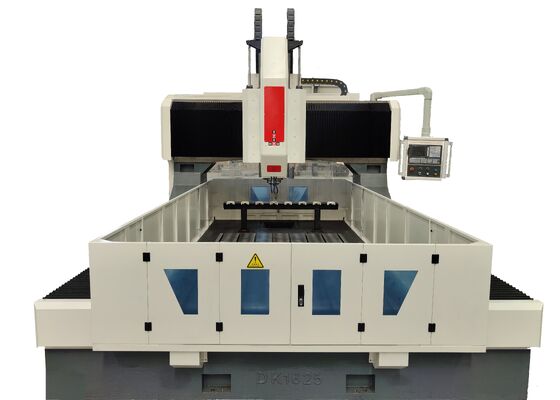

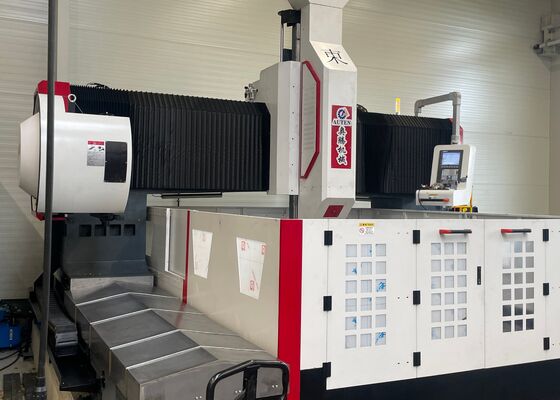

Rodzaj CNC-Gantry-Type Drilling Tapping Milling Boring Machine Model PHD2020
Zastosowanie:
Maszyna do wiercenia i frezowania płyt stalowych typu gantry CNC jest wykorzystywana głównie do obróbki płyt rur, flans, łożysk, wymienników ciepła,i innych składników w różnych gałęziach przemysłu, takich jak petrochemikalia, energetyki jądrowej, energii wiatrowej, kotłów i konstrukcji stalowych.Maszyna zapewnia szeroki zakres funkcjiDodatkowo może być opcjonalnie wyposażony w automatyczną głowicę pod kątem prostym do wykonywania operacji wiertniczych, wiertniczych i frezowych.
Specyfikacje:
| Model |
PHD2020 |
| Rozmiar obróbki |
LxW (mm) |
2000x2000 |
| Szerokość otworu T stołu roboczego (mm) |
28 |
| Głowa mocy wiertniczej |
Co to jest? |
1 |
| Węgiel spindlowy |
BT1pożyczalnia |
| Maksymalna średnica wiercenia (mm) |
Φ80 |
| Maksymalna grubość (mm) |
≤ 250 |
| Średnica wcisku |
M3-M30 |
| Prędkość spindału (r/min) |
30 ~ 3000 |
| Moc silnika serwospindla (kW) |
22/30 |
| Ruch boczny głowicy napędowej (osio X) |
Maksymalny bieg poziomy (mm) |
2000 |
| Prędkość ruchu bocznego (r/min) |
0 ~ 8 |
| Moc serwomotora do ruchu bocznego (kW) |
2.4 |
| Wzdłużne ruchy bramki (osio Y) |
Maksymalny bieg podawania (mm) |
2000 |
| Prędkość ruchu paszy (m/min) |
0 ~ 8 |
| Moc serwomotora zasilającego (kW) |
2.4 |
| Wyrównanie pomiarów |
Maksymalny bieg (mm) |
800 |
| Prędkość ruchu (m/min) |
0 ~ 8 |
| Moc serwomotora (kW) |
2.4 |
| Dokładność pozycjonowania w trzech ośach |
X/Y/Z/A/B/C (mm) |
±0,015/1000 |
| Dokładność pozycjonowania w trójosiowym powtarzaniu |
X/Y/Z/A/B/C (mm) |
±0,01/1000 |
| System elektryczny |
System CNC |
FAGOR/KND/GSK |
| Zmiennik narzędzi |
Rodzaj dysku (nieobowiązkowy) |
24 pozycje narzędzi |
| Ogólna wielkość |
LxWxH (m) |
5.3x3.8x2.7 |
Cechy produktu
1Maszyna do wiercenia, frezowania i znakowania płyt i flans składa się z kilku kluczowych elementów, w tym podstawy, przesuwania wzdłużnego, portale, przesuwania poprzecznego, pionowej jednostki zasilającej,wiertła wiertnicze i frezowe, stolik roboczy, system chłodzenia, automatyczny system usuwania żetonów, automatyczny system smarowania, system pneumatyczny, system elektryczny i inne niezbędne elementy.
2. Serwo napędzana przesuwna głowica wiertnicza maszyny do cięcia płyt stalowych CNC jest zdolna do wykonywania operacji wiertniczych, wiertniczych, szczelinowania, wiertniczego i frezowania w rowach.Może działać w koordynacji z innymi jednostkami lub samodzielnie.Węgiel wiertniczy jest wyposażony w wysoce precyzyjny węgiel wyprodukowany w Tajwanie (chłodzenie wewnętrzne) z koniem BT50 i wyposażony jest w mechanizm automatycznego otwierania wiązki motyla.Ta konstrukcja umożliwia wygodne zmiany narzędzi za pośrednictwem pręta łącznikowego i hydraulicznego cylindru narzędzia systemu uwalniania, umożliwiające szybkie przełączanie pomiędzy wiertarkami a fresownikami.
3. Maszyna wiertnicza i oznakowania jest zbudowana z precyzyjnymi przewodnikami liniowymi, zapewniającymi płynny i dokładny ruch. Serwo silnik AC napędza zespół synchronicznego pasa i precyzyjnej śruby kulkowej,zapewnienie wyjątkowej dokładności pozycjonowania.
4. Ramy i bramki maszyny do bramkowania płyt metalowych są wytwarzane z odlewów lub spawanych płyt stalowych wysokiej jakości.po czym następuje proces wtórnego wygrzewania po półwykończeniu w celu złagodzenia napięć wewnętrznychNastępnie są one precyzyjnie obrobione, aby zapewnić stałą dokładność i stabilność strukturalną.
Maszyna CNC do cięcia płytek z portale jest wydajnym systemem przemysłowym, starannie zaprojektowanym do precyzyjnego obróbki elementów konstrukcyjnych i komponentów w kształcie płyty.Jest specjalnie zaprojektowany do obsługi części roboczych, takich jak kołnierze, dyski, pierścienie i płytki płaskie, pod warunkiem że grubość materiału jest w granicach określonej skutecznej mocy obróbczej maszyny.
W warsztatach wytwarzania konstrukcji stalowych ta maszyna do wiercenia płyt wykonuje precyzyjne operacje wiercenia i frezowania płyt konstrukcyjnych i elementów łączących,zapewniając niezawodne podstawy stabilnego montażu ram stalowychW sektorze energii wiatrowejzapewnia wysoką precyzję obróbki wież turbiny wiatrowej i kołnierzy, co jest niezbędnym procesem zapewniającym, że te elementy mogą wytrzymać wymagające warunki środowiskowe.W projektach budowy mostów maszyna przetwarza łączniki mostów i wsparcia,ułatwianie tworzenia stabilnych i trwałych połączeń zdolnych do wytrzymania obciążeń dynamicznych przez cały okres eksploatacji mostu.
