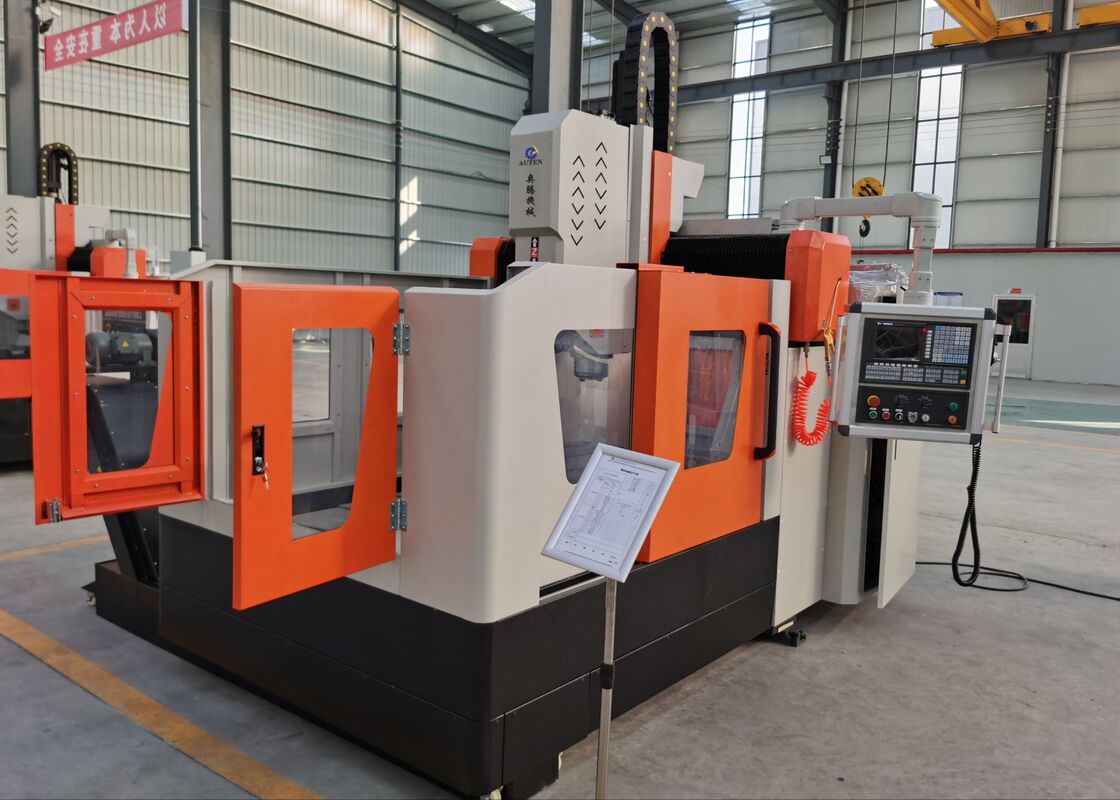

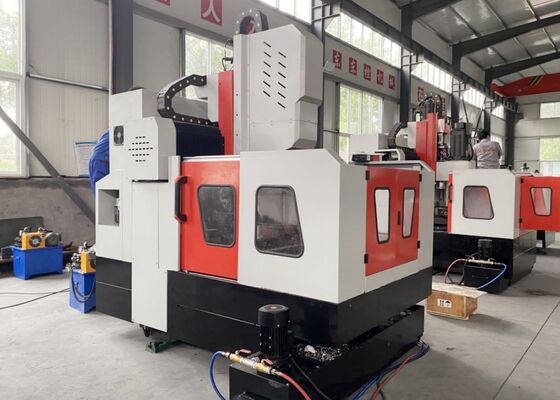

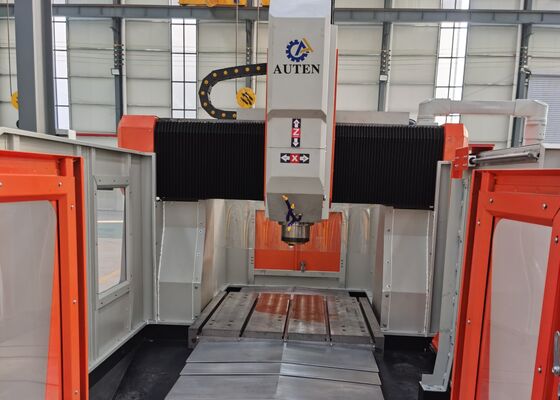

Model PHD1010 Stały stolik roboczy CNC Do wiertniania, frezowania i wyciągania maszyny

Model PHD1010 Stały stół roboczy Wiertarka Frezarka Gwinciarka ≤180 mm Grubość wiertła

Wprowadzenie produktu:

Maszyna jest przeznaczona przede wszystkim do wiercenia blach i kołnierzy rurowych, obsługując otwory o średnicy do φ80 mm. Jego podstawowe możliwości obejmują wiercenie, rozwiercanie, wytaczanie, gwintowanie, fazowanie i frezowanie. Jest kompatybilny zarówno z wiertłami węglikowymi, jak i standardowymi. System sterowania CNC jest intuicyjny, co zapewnia łatwość obsługi. Maszyna niezmiennie zapewnia wyjątkową dokładność i wydajność.

Konfiguracja produktu:

Cechy produktu

1. Rama maszyny i belka poprzeczna są wykonane ze spawanych konstrukcji stalowych i poddawane kompleksowej obróbce cieplnej starzeniowej w celu zapewnienia wysokiej precyzji. Stół roboczy, poprzeczny stół przesuwny i siłownik są wykonane z żeliwa, co zapewnia większą trwałość i stabilność konstrukcyjną.

2. System podwójnego serwonapędu po obu stronach osi X zapewnia precyzyjny i zsynchronizowany ruch suwnicy, zachowując doskonałą prostopadłość pomiędzy osiami Y i X.

3. Stół roboczy wykonany jest z żeliwa, co zapewnia stabilną i niezawodną pracę.

4. Wrzeciono wiertarskie to sztywne, precyzyjne wrzeciono typu BT40, wyposażone w wewnętrzny układ chłodzenia zapewniający wydajną pracę i wygodną wymianę narzędzi. Wrzeciono pracuje z prędkością obrotową w zakresie od 30 do 3000 obr./min.

5. Po obu stronach stołu roboczego zainstalowano dwa systemy usuwania złomu z łańcuchem płytkowym. Systemy te zbierają zarówno złom, jak i chłodziwo, umożliwiając efektywny recykling płynu chłodzącego.

6. Maszyna wyposażona jest w podwójny układ chłodzenia – wewnętrzny i zewnętrzny – zapewniający odpowiednie ciśnienie i przepływ. Zawiera również urządzenia monitorujące poziom chłodziwa, aby zapewnić właściwe smarowanie i chłodzenie narzędzi wiertniczych.

7. Maszyna jest wyposażona w automatyczny układ smarowania, który zapewnia spójne i niezawodne smarowanie najważniejszych ruchomych elementów, w tym szyn prowadzących, śrub kulowych i łożysk tocznych, przedłużając w ten sposób żywotność tych kluczowych części.

8. Układ sterowania CNC to model 828D, zapewniający kompleksową funkcjonalność, automatyczne programowanie CAD-CAM, intuicyjną obsługę, a także automatyczne alarmy i kompensację błędów.

9. Maszyna zawiera najważniejsze komponenty pochodzące od uznanych na całym świecie marek, w tym liniowe prowadnice rolkowe, śruby kulowe, serwomotory i sterowniki, wrzeciono, system sterowania CNC, pompy hydrauliczne, zawory i pompy chłodzące. Zapewnia to wyjątkową niezawodność i stabilną wydajność operacyjną.

Bramowa maszyna do cięcia blach CNC to trwały system przemysłowy, starannie zaprojektowany do dokładnej obróbki elementów płytowych i elementów konstrukcyjnych. Jest specjalnie skonfigurowany do obsługi przedmiotów obrabianych, takich jak kołnierze, tarcze, pierścienie i płaskie płyty, pod warunkiem, że grubość materiału mieści się w określonym efektywnym zakresie obróbki maszyny.

W zakładach produkujących konstrukcje stalowe ta wiertarka do płyt wykonuje precyzyjne wiercenie i frezowanie płyt konstrukcyjnych i elementów łączących, zapewniając niezawodną podstawę do montażu solidnych konstrukcji stalowych. W branży energii wiatrowej zapewnia precyzyjną obróbkę wież i kołnierzy turbin wiatrowych – procesy o krytycznym znaczeniu, które zapewniają, że komponenty wytrzymają trudne warunki środowiskowe, w tym silny wiatr i wahania temperatury. W zastosowaniach związanych z budową mostów maszyna obrabia dźwigary i podpory mostów, ułatwiając tworzenie stabilnych i trwałych połączeń zdolnych wytrzymać obciążenia dynamiczne przez cały okres użytkowania mostu.
