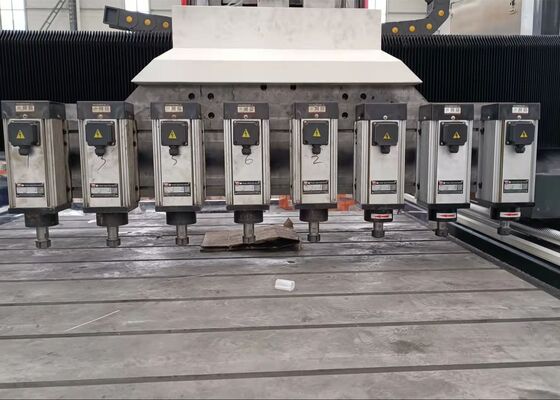

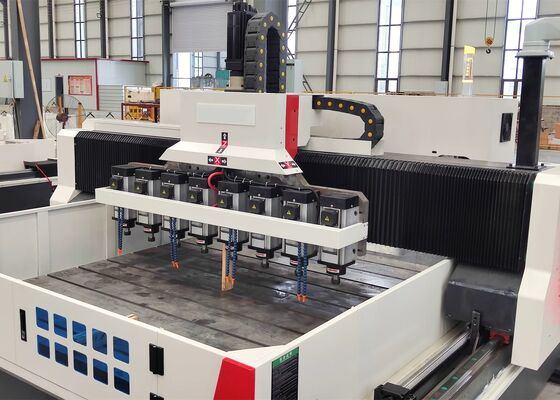

Maszyna do wiercenia płytek siewowych CNC 13 sztuk Pionowo przesuwająca głowica wiertnicza

Wiertarka CNC do płyt sitowych z 13 pionowymi suwakami wiertarskimi

Zastosowania:

Maszyna jest przeznaczona głównie do wysokowydajnego wiercenia elementów obrabianych, takich jak płyty perforowane i cienkie blachy stalowe w określonym zakresie efektywnej grubości. Jest zdolna do obróbki przelotowych otworów w elementach wykonanych z jednego materiału i materiałów kompozytowych. Cały proces obróbki jest sterowany za pomocą cyfrowego systemu CNC, co zapewnia wygodną obsługę i wspiera zautomatyzowaną, precyzyjną produkcję wieloproduktową i wielkoseryjną.

Konfiguracja parametrów:

Struktura maszyny:

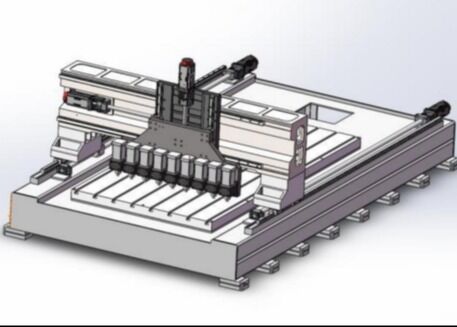

Maszyna składa się głównie ze stołu roboczego, ruchomej bramy, ruchomego siodła, wielu głowic wiertarskich, automatycznego systemu smarowania, urządzeń ochronnych, systemu chłodzenia obiegu zamkniętego, systemu sterowania CNC i układu elektrycznego. Osie są podparte i prowadzone przez toczne prowadnice liniowe i napędzane przez precyzyjne zespoły śrub kulowych, zapewniając doskonałą dokładność pozycjonowania i powtarzalność.

1. Automatyczne smarowanie i urządzenia ochronne:

Maszyna jest wyposażona w tajwański objętościowy system automatycznego smarowania z rozdzielaczem ciśnienia, który automatycznie dostarcza smar do kluczowych ruchomych elementów, w tym prowadnic, śrub pociągowych i przekładni, zapewniając kompleksowe smarowanie bez martwych stref i skutecznie przedłużając żywotność maszyny. Osłony przeciwpyłowe są zainstalowane na zespołach osi X i Y, podczas gdy przegrody ochronne odporne na zachlapanie są rozmieszczone wokół stołu roboczego, aby zwiększyć ochronę podczas pracy.

2. Zintegrowany absolutny system CNC z magistralą Keyuan

Urządzenie wykorzystuje dedykowany system CNC Keyuan opracowany do zastosowań w wierceniu i frezowaniu CNC. System napędowy wykorzystuje precyzyjne absolutne silniki serwo do osiągnięcia dokładnego i niezawodnego sterowania ruchem. System jest wyposażony w interfejs komunikacyjny RS232, kolorowy wyświetlacz, interfejs obsługi w języku chińskim oraz obsługę lokalnego i zewnętrznego wejścia danych USB, co zapewnia wygodne zarządzanie programami i transfer danych.

3. Funkcja pamięci po utracie zasilania

W przypadku nieoczekiwanej przerwy w dostawie prądu lub innego zatrzymania operacyjnego, funkcja pamięci po utracie zasilania umożliwia operatorowi szybkie zidentyfikowanie i przywrócenie pozycji obróbki odpowiadającej ostatniemu wykonanemu otworowi. Ta funkcja skraca czas odzyskiwania pozycji i pozwala na efektywne wznowienie produkcji od odpowiedniego punktu obróbki.

4. Interferometr laserowy:

Do precyzyjnej kalibracji maszyny wykorzystywany jest interferometr laserowy RENISHAW z Wielkiej Brytanii. Dokładnie mierzy i kompensuje błędy skoku, luzy, dokładność pozycjonowania i powtarzalność, utrzymując w ten sposób dynamiczną i statyczną wydajność maszyny oraz ogólną precyzję obróbki. Inspekcja Ballbar: Każda maszyna jest sprawdzana za pomocą systemu RENISHAW Ballbar z Wielkiej Brytanii w celu oceny okrągłości i dokładności geometrycznej. Przeprowadzane są również testy cięcia z interpolacją okręgu w celu weryfikacji trójwymiarowej dokładności obróbki i wydajności okrągłości, zapewniając stałą jakość maszyny i niezawodną precyzję w praktycznych zastosowaniach.
