Model 2215ER20 Maszyna do przesiewania płytek z przesiewu CNC 2200*1500mm Wielkość obrabiarków

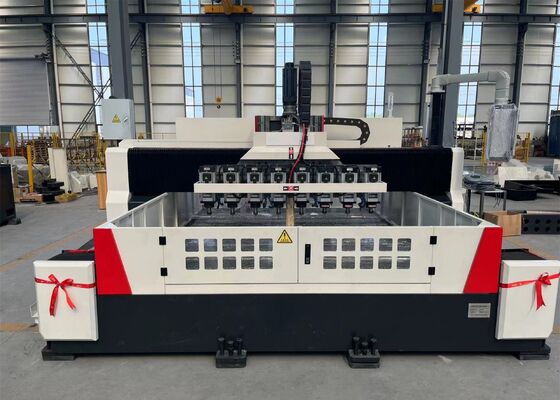

Model 2215ER20 Maszyna do płyt sitowych CNC typu bramowego Rozmiar detalu 2200*1500mm

Zastosowania:

Jest głównie używany do wydajnego wiercenia detali takich jak płyty sitowe i cienkie płyty w ich efektywnym zakresie grubości. Może wiercić otwory przelotowe zarówno w częściach z jednego materiału, jak i z materiałów kompozytowych. Proces obróbki jest sterowany cyfrowo, co czyni obsługę bardzo wygodną. Umożliwia zautomatyzowaną, precyzyjną, wielowariantową i masową produkcję.

Konfiguracja parametrów:

Struktura maszyny:

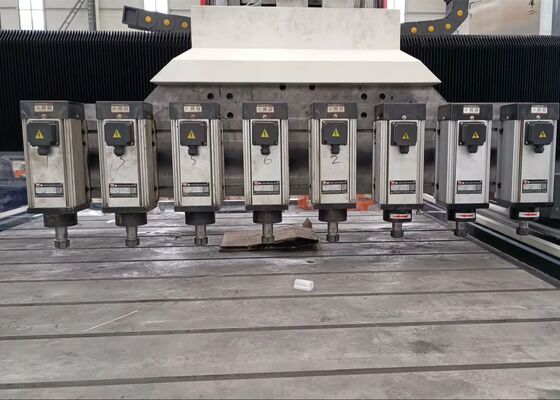

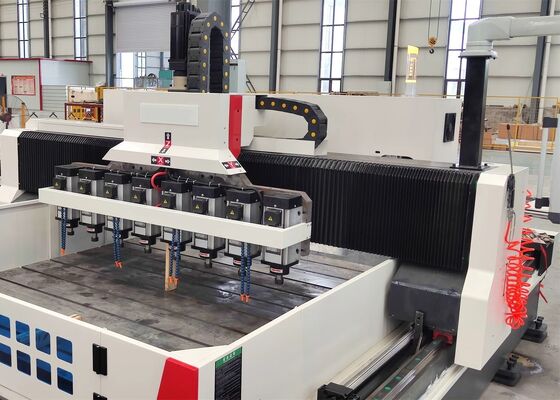

Głównie składa się ze stołu roboczego, ruchomej bramy, ruchomej sanek, wielu głowic wiertarskich, automatycznego urządzenia smarującego, urządzeń ochronnych, cyrkulacyjnego urządzenia chłodzącego, cyfrowego systemu sterowania i systemu elektrycznego. Wspierana i prowadzona przez pary prowadnic tocznych i napędzana przez pary precyzyjnych śrub pociągowych, obrabiarka posiada wysoką dokładność pozycjonowania i powtarzalność.

1. Automatyczne smarowanie i urządzenia ochronne:
Ta obrabiarka jest wyposażona w tajwańskie objętościowe urządzenie do automatycznego smarowania z rozdzielaczem ciśnienia, które może automatycznie smarować wszystkie ruchome części, takie jak prowadnice, śruby pociągowe i przekładnie, nie pozostawiając ślepych zaułków i zapewniając żywotność obrabiarki. Osie X i Y są wyposażone w pyłoszczelne osłony ochronne, a stół roboczy jest otoczony przegrodami chroniącymi przed rozpryskami.

2. Kompletny system CNC Keyuan Bus Absolute Value
Jest to dedykowany system do wiertarek i frezarek CNC Keyuan. Silniki są napędzane przez precyzyjne serwosilniki absolutne. Posiada interfejs RS232, kolorowy ekran wyświetlacza, chiński interfejs obsługi i obsługuje wejście USB na miejscu/zewnętrzne.

3. Funkcja pamięci po wyłączeniu zasilania
W przypadku nagłego wyłączenia zasilania lub innego przerwania pracy, funkcja ta umożliwia szybkie i wygodne odzyskanie położenia ostatniego wywierconego otworu przed awarią zasilania. Operatorzy mogą następnie szybko przejść do następnego kroku, oszczędzając czas wyszukiwania.

4. Interferometr laserowy:
Interferometr laserowy firmy RENISHAW z Wielkiej Brytanii jest używany do kalibracji, precyzyjnego sprawdzania i kompensowania błędów skoku, luzów, dokładności pozycjonowania i powtarzalności, aby zapewnić stabilność dynamiczną i statyczną maszyny oraz dokładność obróbki. Inspekcja Ballbar: Każda maszyna jest sprawdzana za pomocą ballbara firmy RENISHAW z Wielkiej Brytanii w celu kalibracji rzeczywistej okrągłości i dokładności geometrycznej maszyny, a jednocześnie przeprowadza eksperymenty cięcia okręgu, aby zapewnić dokładność obróbki 3D i dokładność okrągłości maszyny.
