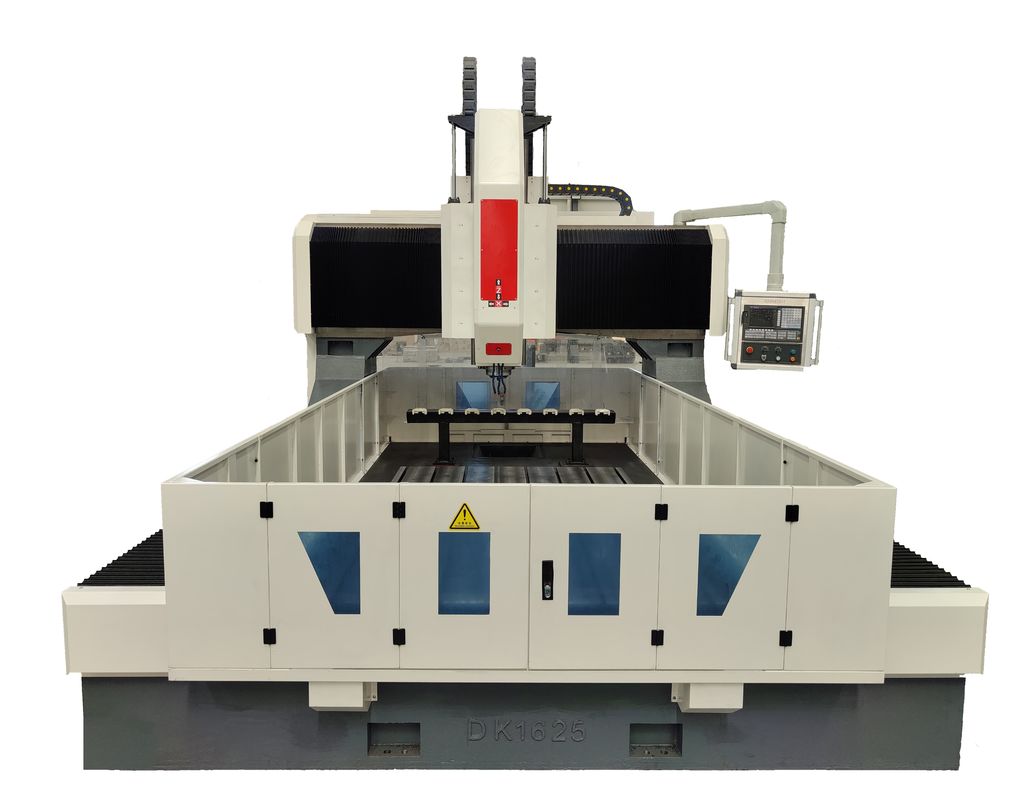

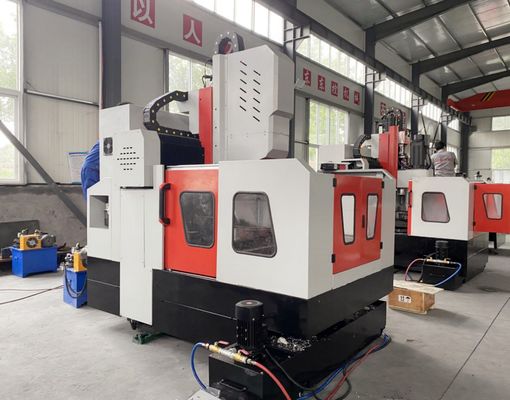

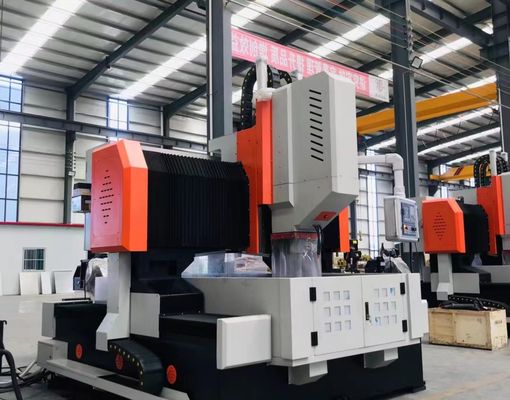

Zaawansowana szybka maszyna do wiertniania płytek CNC

Zaawansowana, szybka maszyna CNC do wiercenia i frezowania dużych płyt stalowych

Zastosowanie:

Ta portalowa maszyna CNC do wiercenia i frezowania płyt jest specjalnie opracowana do wykonywania szerokiego zakresu procesów obróbki, w tym wiercenia, fazowania, gwintowania, frezowania i wytaczania na płytach stalowych i elementach konstrukcyjnych. Zapewnia wysoce wydajne rozwiązania do obróbki otworów dla różnych obrabianych przedmiotów, takich jak kołnierze, tarcze, pierścienie i konstrukcje płytowe w odpowiednim zakresie grubości. Maszyna obsługuje obróbkę zarówno otworów przelotowych, jak i nieprzelotowych i nadaje się do obróbki elementów jednorodnych, jak i wielowarstwowych kompozytów. Dzięki integracji zaawansowanej technologii CNC, urządzenie zapewnia wygodną obsługę, możliwość automatycznej obróbki i wysoką precyzję produkcji, co czyni je idealnym rozwiązaniem dla wielkoskalowej produkcji przemysłowej wymagającej wydajności, dokładności i niezawodności.

Specyfikacje:

Cechy produktu

1. Precyzyjny system napędowy:
Maszyna wykorzystuje prowadnice liniowe produkcji tajwańskiej i precyzyjne zespoły suwaków, zapewniając płynny ruch osi, doskonałą stabilność ruchu i zwiększoną nośność w zastosowaniach wymagających ciężkiej obróbki.

1). Oś X jest wyposażona w dwie toczne prowadnice liniowe, które zapewniają zarówno prowadzenie boczne, jak i wsparcie konstrukcyjne, aby sprostać wymaganiom operacji wiercenia z dużą prędkością. Ruch osi jest napędzany przez silnik serwo AC w połączeniu z precyzyjnym systemem napędu śrubowego, zapewniając dokładne pozycjonowanie i płynny ruch liniowy.

2). Oś Y jest zaprojektowana z dwiema wytrzymałymi tocznymi prowadnicami liniowymi zamontowanymi po każdej stronie, z trzema suwakami typu kwadratowego zamontowanymi na każdej prowadnicy, tworząc bardzo sztywną strukturę przesuwną portalu. Ta zoptymalizowana konfiguracja zapewnia wyjątkową wytrzymałość konstrukcyjną i stabilność, oferując jednocześnie zalety, takie jak niski opór tarcia, wysoka prędkość podróży, doskonałe tłumienie drgań i wydłużona żywotność. Ruch portalu wykorzystuje dwuserwowy synchroniczny system napędowy, z silnikami serwo zamontowanymi po obu stronach do jednoczesnego napędzania śrub kulowych, zapewniając zsynchronizowany ruch i precyzyjną wydajność obróbki sterowaną CNC.

3). Wózek wrzeciona jest wyposażony w cztery wytrzymałe prowadnice liniowe, zapewniające doskonałą sztywność, wysoką dokładność pozycjonowania, doskonałą wydajność dynamiczną i stabilną pracę nawet w warunkach obróbki przy niskich prędkościach.

2. Automatyczny system smarowania i konstrukcja ochronna:
Maszyna jest wyposażona w tajwański wolumetryczny automatyczny system smarowania z precyzyjnym rozkładem ciśnienia. System automatycznie dostarcza smar do wszystkich głównych ruchomych elementów, w tym prowadnic liniowych, śrub kulowych i systemów napędu zębatkowego, zapewniając kompleksowe pokrycie smarowania i skutecznie przedłużając żywotność kluczowych komponentów. Osłony przeciwpyłowe są zainstalowane na systemach osi X i Y, podczas gdy wodoodporne osłony przeciwbryzgowe są rozmieszczone wokół stołu roboczego, aby chronić konstrukcję maszyny i poprawić niezawodność operacyjną.

3. Zaawansowany system sterowania CNC KND:

Maszyna wykorzystuje precyzyjne silniki serwo absolutne do sterowania napędem i jest wyposażona w interfejs komunikacyjny RS232, kolorowy ekran wyświetlacza i interfejs obsługi w języku chińskim. System CNC obsługuje zarówno lokalną obsługę, jak i zewnętrzne wprowadzanie danych przez USB, zapewniając wygodne zarządzanie programami, elastyczne przesyłanie danych i wydajne sterowanie obróbką.

Ten wysokowydajny, portalowy, przemysłowy sprzęt do wiercenia i znakowania blach CNC jest starannie zaprojektowany do precyzyjnej obróbki elementów płytowych i części konstrukcyjnych. Zaprojektowany specjalnie do obróbki elementów takich jak kołnierze, tarcze, pierścienie i płaskie płyty, wymaga, aby grubość takich obrabianych przedmiotów ściśle odpowiadała określonym przez maszynę efektywnym parametrom obróbki.

W warsztatach konstrukcji stalowych, ten sprzęt zapewnia precyzyjne wiercenie i frezowanie płyt konstrukcyjnych i elementów łączących, tworząc w ten sposób solidną podstawę do stabilnego montażu konstrukcji stalowych. W sektorze energii wiatrowej, zapewnia precyzyjne rozwiązania obróbcze dla wież turbin wiatrowych i kołnierzy - niezbędny proces, który zapewnia, że te komponenty są w stanie wytrzymać trudne warunki środowiskowe (np. silne wiatry, wahania temperatury). W projektach budowy mostów, sprzęt przetwarza belki mostowe i wsporniki, umożliwiając tworzenie stabilnych, trwałych połączeń zaprojektowanych do przenoszenia obciążeń dynamicznych przez cały długi okres eksploatacji mostu.
