Przemysłowa szybka frezarko-wiertarka CNC do grubych płyt
Zastosowanie:

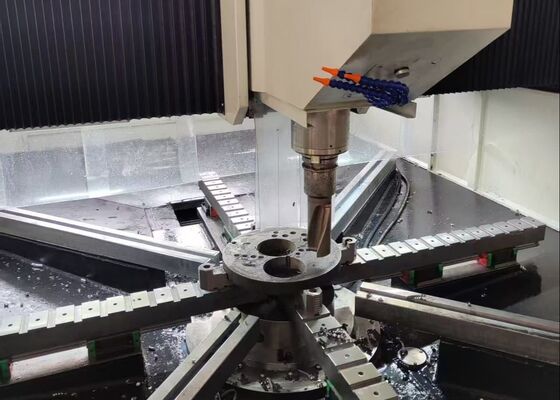

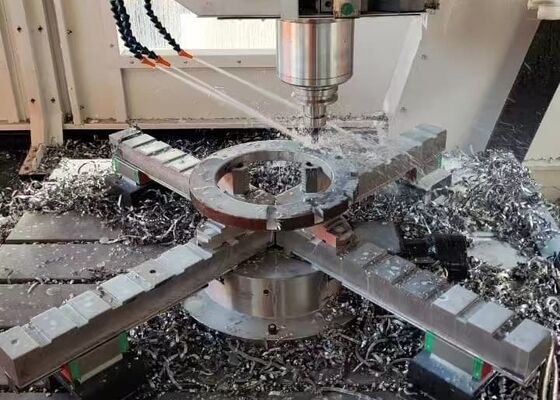

Frezarko-wiertarka CNC typu bramowego do płyt jest specjalnie opracowana do precyzyjnej obróbki krążków rurowych, kołnierzy, płyt łożyskowych, elementów wymienników ciepła oraz szerokiej gamy elementów płytowych stosowanych w przetwórstwie petrochemicznym, energetyce jądrowej, energetyce wiatrowej, produkcji kotłów i produkcji konstrukcji stalowych. Maszyna obsługuje szybkie wiercenie węglikowe z chłodzeniem przez wrzeciono, a także szybkie wiercenie skręcające z chłodzeniem zewnętrznym. Integrując wiercenie, fazowanie, gwintowanie, frezowanie i wytaczanie na jednej platformie obróbczej CNC, zapewnia wyjątkową elastyczność obróbki i wydajność produkcji. Opcjonalna automatyczna głowica frezująca pod kątem prostym dodatkowo zwiększa jej możliwości, umożliwiając wydajne wiercenie boczne, gwintowanie i frezowanie skomplikowanych elementów obrabianych.
Specyfikacje:
| Model |
PHD2020 |
| Rozmiar detalu |
DxS (mm) |
2000x2000 |
| Szerokość rowka teowego stołu roboczego (mm) |
28 |
| Głowica wiertarska |
Ilość. |
1 |
| Stożek wrzeciona |
BT50 |
| Maks. średnica wiercenia (mm) |
Φ80 |
| Maks. grubość (mm) |
≤250 |
| Średnica gwintowania |
M3-M30 |
| Prędkość wrzeciona (obr./min) |
30~3000 |
| Moc silnika wrzeciona serwo (kW) |
22/30 |
| Ruch boczny głowicy (oś X) |
Maks. skok poziomy (mm) |
2000 |
| Prędkość ruchu bocznego (obr./min) |
0~8 |
| Moc silnika serwo do ruchu bocznego (kW) |
2.4 |
| Ruch wzdłużny bramy (oś Y) |
Maks. skok posuwu (mm) |
2000 |
| Prędkość ruchu posuwowego (m/min) |
0~8 |
| Moc silnika serwo do posuwu (kW) |
2.4 |
| Ruch posuwowy pionowego ramienia (oś Z) |
Maks. skok (mm) |
800 |
| Prędkość ruchu (m/min) |
0~8 |
| Moc silnika serwo (kW) |
2.4 |
| Dokładność pozycjonowania trójosiowego |
X/Y/Z/A/B/C (mm) |
±0.015/1000 |
| Dokładność powtarzalności pozycjonowania trójosiowego |
X/Y/Z/A/B/C (mm) |
±0.01/1000 |
| Układ elektryczny |
System CNC |
FAGOR/ KND/ GSK |
| Zmieniacz narzędzi |
Typ tarczowy (Opcjonalnie) |
24 pozycje narzędzi |
| Wymiary całkowite |
DxSxW (m) |
5.3x3.8x2.7 |
Cechy produktu

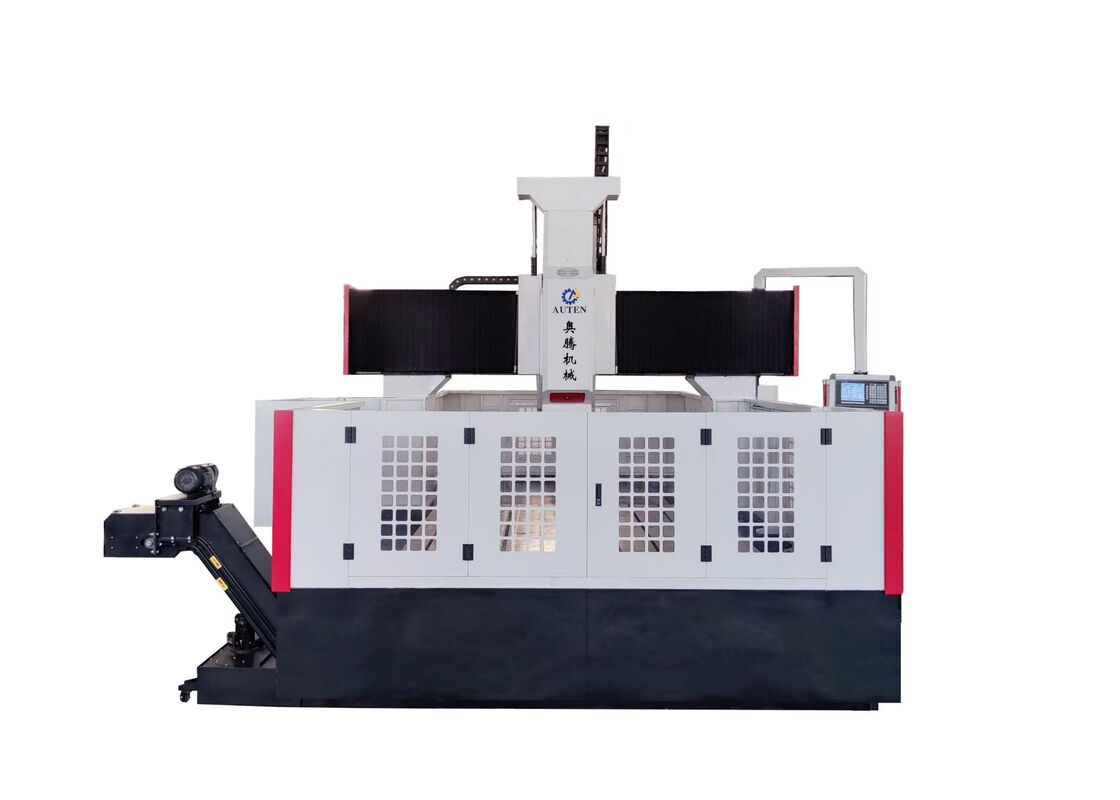

1. Urządzenie składa się głównie z solidnej podstawy maszyny, mechanizmu posuwu wzdłużnego, ramy bramowej, zespołu posuwu poprzecznego, systemu posuwu pionowego, głowicy wiertarsko-frezującej, stołu roboczego, systemu obiegu chłodziwa, automatycznego systemu transportu wiórów, scentralizowanego systemu smarowania, zespołu pneumatycznego, szafy sterowniczej elektrycznej i innych modułów pomocniczych. Razem te komponenty tworzą kompletny, wysokowydajny system obróbki CNC przeznaczony do precyzyjnej obróbki przemysłowej.
2. Głowica wrzeciona z serwosterowaniem łączy wiele możliwości obróbki, w tym wiercenie, rozwiercanie, gwintowanie, fazowanie i frezowanie rowków. Funkcje te mogą być wykonywane indywidualnie lub poprzez skoordynowaną operację wieloosiową, aby zapewnić maksymalną wszechstronność obróbki. Wrzeciono przyjmuje precyzyjne wrzeciono z chłodzeniem wewnętrznym BT50 produkcji tajwańskiej i jest wyposażone w mechanizm automatycznego mocowania narzędzia oparty na technologii sprężyn talerzowych. Hydrauliczne odblokowanie narzędzia umożliwia szybką i wygodną wymianę narzędzi wiertarskich i frezarskich, skutecznie skracając czas wymiany narzędzi i poprawiając ogólną wydajność produkcji.
3. Wysokiej dokładności prowadnice liniowe są zainstalowane na wszystkich głównych osiach ruchu, aby zapewnić płynny ruch, doskonałą sztywność i precyzyjne pozycjonowanie. System napędu posuwu wykorzystuje silniki serwo AC w połączeniu z synchronicznym przeniesieniem pasowym i precyzyjnymi mechanizmami śrub kulowych, zapewniając wyjątkową dokładność pozycjonowania, doskonałą powtarzalność i stabilną długoterminową wydajność obróbki.
4. Podstawa maszyny i konstrukcja bramy są wykonane z wysokiej jakości żeliwa lub wytrzymałych spawanych zespołów stalowych. Przed obróbką wszystkie krytyczne elementy konstrukcyjne przechodzą wyżarzanie odprężające w wysokiej temperaturze, a następnie dodatkowy proces odprężania po obróbce wstępnej. Dzięki temu zaawansowanemu procesowi produkcyjnemu maszyna osiąga wyjątkową sztywność konstrukcyjną, zwiększoną stabilność wymiarową i spójną, niezawodną dokładność obróbki przez cały okres eksploatacji.
Frezarko-wiertarka CNC do płyt typu bramowego to wysokowydajne rozwiązanie do obróbki CNC, specjalnie zaprojektowane do precyzyjnej obróbki elementów płytowych i części konstrukcji stalowych. Jest szeroko stosowana do obróbki kołnierzy, tarcz, pierścieni, płyt płaskich i innych podobnych elementów obrabianych w określonym zakresie obróbki. Dzięki swojej sztywnej konstrukcji mechanicznej, zaawansowanej technologii sterowania CNC i kompleksowym możliwościom obróbki wielofunkcyjnej, maszyna stanowi wydajne i niezawodne rozwiązanie dla zastosowań przemysłowych wymagających wysokiej precyzji, produktywności i stabilności operacyjnej.
W zakładach produkcji konstrukcji stalowych urządzenie wykonuje operacje wiercenia i frezowania o wysokiej precyzji na płytach konstrukcyjnych, płytach fundamentowych i elementach łączących, dostarczając precyzyjnie przetworzone części do wydajnego montażu konstrukcji stalowych. W branży energetyki wiatrowej jest szeroko stosowana do obróbki sekcji wież turbin wiatrowych i elementów kołnierzowych o dużej średnicy, zapewniając doskonałą dokładność wymiarową i integralność strukturalną w trudnych warunkach pracy, w tym przy dużych obciążeniach wiatrem i znaczących wahaniach temperatury. W zastosowaniach budowy mostów maszyna jest szeroko wykorzystywana do obróbki belek mostowych, płyt połączeniowych i elementów konstrukcji wsporczych, produkując połączenia o wysokiej wytrzymałości i trwałości, zdolne do wytrzymania długotrwałych obciążeń dynamicznych. W rezultacie urządzenie odgrywa ważną rolę w poprawie bezpieczeństwa konstrukcyjnego, niezawodności operacyjnej i żywotności dużych projektów mostowych i infrastrukturalnych.
