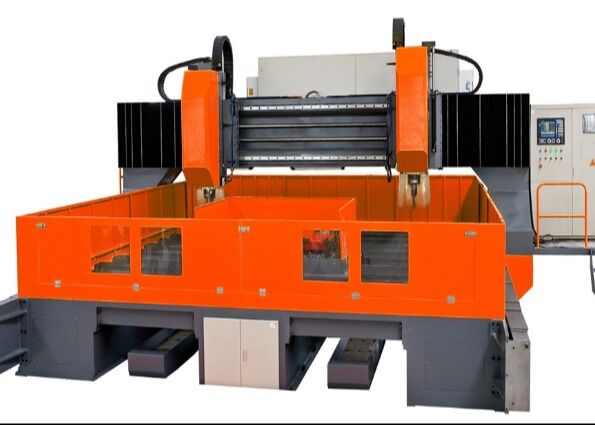

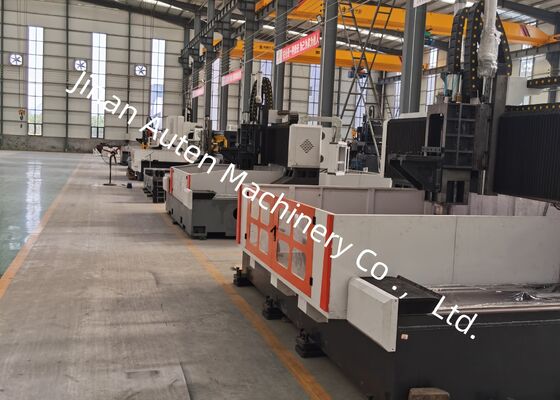

Wiertarka i frezarka CNC do zastosowań przemysłowych z przenośnikiem wiórów
Aplikacja:
Wiertarka i frezarka bramowa CNC została specjalnie opracowana do precyzyjnej obróbki blach rurowych, kołnierzy, płyt łożyskowych, elementów wymienników ciepła i szerokiej gamy detali płytowych stosowanych w przetwórstwie petrochemicznym, energetyce jądrowej, energii wiatrowej, produkcji kotłów i produkcji stali konstrukcyjnej. Obrabiarka obsługuje szybkie wiercenie węglików spiekanych z chłodziwem przez wrzeciono, a także szybkie wiercenie kręte z zewnętrznym chłodziwem. Integrując wiercenie, fazowanie, gwintowanie, frezowanie i wytaczanie w jedną platformę obróbczą CNC, zapewnia wyjątkową elastyczność obróbki i wydajność produkcji. Opcjonalna automatyczna głowica frezarska pod kątem prostym dodatkowo zwiększa jej możliwości, umożliwiając wydajne wiercenie boczne, gwintowanie i frezowanie skomplikowanych detali.
Dane techniczne:
| Model |
PHD2020 |
| Rozmiar przedmiotu obrabianego |
DxS (mm) |
2000x2000 |
| Szerokość rowka T stołu warsztatowego (mm) |
28 |
| Głowica wiertnicza |
Ilość |
1 |
| Stożek wrzeciona |
BT50 |
| Maks. średnica wiercenia (mm) |
Φ80 |
| Maks. grubość (mm) |
≤250 |
| Średnica gwintowania |
M3-M30 |
| Prędkość wrzeciona (obr./min) |
30 ~ 3000 |
| Moc silnika wrzeciona serwa (kW) |
22/30 |
| Ruch boczny głowicy napędowej (oś X) |
Maks. skok poziomy (mm) |
2000 |
| Prędkość ruchu bocznego (r/min) |
0 ~ 8 |
| Moc silnika serwo dla ruchu bocznego (kW) |
2.4 |
| Ruch wzdłużny suwnicy (oś Y) |
Maks. skok posuwu (mm) |
2000 |
| Prędkość ruchu posuwu (m/min) |
0 ~ 8 |
| Moc serwomotoru podawania (kW) |
2.4 |
| Pionowy ruch posuwu suwaka (oś Z) |
Maks. skok (mm) |
800 |
| Prędkość ruchu (m/min) |
0 ~ 8 |
| Moc silnika serwo (kW) |
2.4 |
| Dokładność pozycjonowania w trzech osiach |
X/Y/Z/A/B/C (mm) |
±0,015/1000 |
| Dokładność powtarzalnego pozycjonowania w trzech osiach |
X/Y/Z/A/B/C (mm) |
±0,01/1000 |
| Instalacja elektryczna |
systemu CNC |
FAGOR/KND/GSK |
| Zmieniacz narzędzi |
Typ dysku (opcjonalnie) |
24 pozycje narzędzi |
| Rozmiar całkowity |
DxSxW (m) |
5,3x3,8x2,7 |
Cechy produktu

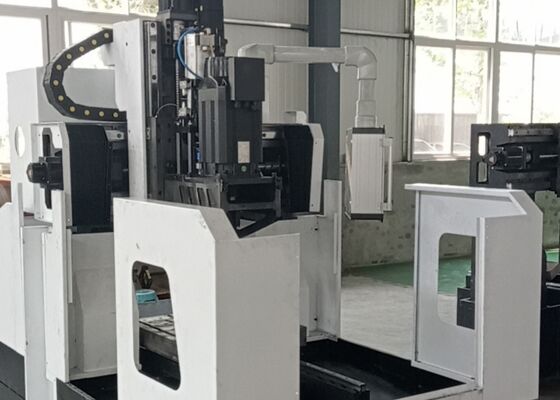

1. Sprzęt składa się przede wszystkim z łoża maszyny o dużej wytrzymałości, zespołu prowadnicy wzdłużnej, konstrukcji suwnicy, suportu poprzecznego, mechanizmu posuwu pionowego, głowicy wrzeciona wiertarki i frezarki, stołu roboczego, układu cyrkulacji chłodziwa, automatycznego systemu usuwania wiórów, centralnego zespołu smarowania, układu pneumatycznego, elektrycznej szafy sterowniczej i innych elementów pomocniczych, tworzących kompletną i wysoce wydajną platformę obróbczą.
2. Napędzana serwo przesuwna głowica wrzeciona integruje wiele funkcji obróbki, w tym wiercenie, rozwiercanie, gwintowanie, fazowanie i frezowanie rowków. Operacje te można wykonywać niezależnie lub w skoordynowanym trybie wieloosiowym, aby zmaksymalizować elastyczność obróbki. Wrzeciono jest wyposażone w wysoce precyzyjne wrzeciono z chłodzeniem wewnętrznym BT50, wyprodukowane na Tajwanie i wyposażone w automatyczny mechanizm mocowania narzędzia ze sprężyną talerzową. Hydrauliczne zwolnienie narzędzia umożliwia szybką i wygodną wymianę wierteł i frezów, znacznie poprawiając wydajność obróbki przy jednoczesnej redukcji przestojów nieprodukcyjnych.
3. W maszynie zastosowano bardzo precyzyjne prowadnice liniowe, zapewniające płynny ruch osi, wyjątkową sztywność i wyjątkową dokładność ruchu. System podawania napędzany jest serwomotorami prądu przemiennego poprzez synchroniczną przekładnię pasową i precyzyjne zespoły śrub kulowych, co zapewnia doskonałą dokładność pozycjonowania, doskonałą powtarzalność i niezawodną, długoterminową stabilność obróbki.
4. Łoże maszyny i rama suwnicy wykonane są z najwyższej jakości żeliwa lub wytrzymałych spawanych konstrukcji stalowych. Wszystkie główne elementy konstrukcyjne poddawane są przed obróbką wyżarzaniu odprężającemu w wysokiej temperaturze, a następnie po półwykańczającej obróbce odprężającej. Końcowa precyzyjna obróbka gwarantuje doskonałą sztywność konstrukcyjną, doskonałą stabilność wymiarową i niezmiennie wysoką dokładność obróbki przez cały okres użytkowania maszyny.
Wiertarka i frezarka bramowa CNC to wysokowydajne centrum obróbcze CNC opracowane specjalnie do precyzyjnej obróbki elementów płytowych i detali konstrukcyjnych. Idealnie nadaje się do obróbki kołnierzy, tarcz, pierścieni, płyt płaskich i podobnych elementów w ramach określonej wydajności obróbki maszyny. Dzięki sztywnej konstrukcji mechanicznej, zaawansowanej technologii CNC i wielofunkcyjnym możliwościom obróbki stanowi idealne rozwiązanie do zastosowań przemysłowych wymagających zarówno wyjątkowej precyzji, jak i wysokiej wydajności produkcji.
W zakładach produkujących stal konstrukcyjną maszyna wykonuje precyzyjne wiercenie i frezowanie płyt konstrukcyjnych, płyt podstawowych i elementów łączących, dostarczając dokładnie obrobione komponenty do wydajnego montażu konstrukcji stalowej. W branży energetyki wiatrowej jest szeroko stosowany do obróbki sekcji wież turbin wiatrowych i zespołów kołnierzy o dużej średnicy, zapewniając doskonałą precyzję wymiarową i niezawodność konstrukcyjną w wymagających środowiskach operacyjnych, w tym przy silnym obciążeniu wiatrem i ekstremalnych wahaniach temperatury. W projektach budowy mostów sprzęt ten jest szeroko stosowany do obróbki dźwigarów mostowych, płyt łączących i elementów konstrukcyjnych wsporczych, tworząc trwałe połączenia o wysokiej wytrzymałości, zdolne wytrzymać długotrwałe obciążenie dynamiczne. W rezultacie znacząco przyczynia się do bezpieczeństwa konstrukcji, niezawodności działania i wydłużonej żywotności wielkoskalowej infrastruktury mostowej.
