Produkcja energii wiatrowej wykorzystanie płytki obwodniczo Cnc Flanges Perforating Milling Machine Line Model PHD1212

Linia do frezowania i wiercenia CNC do produkcji kołnierzy w energetyce wiatrowej Model PHD1212

Wprowadzenie do produktu

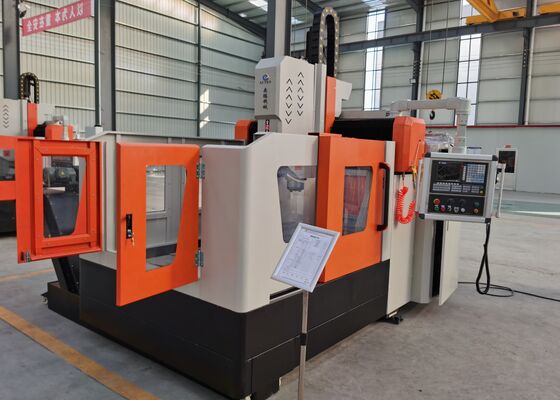

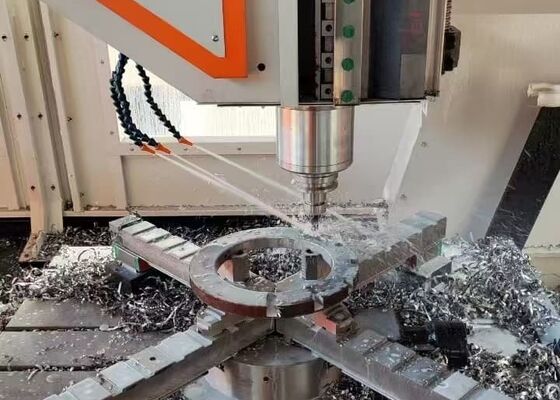

Wiertarko-frezarka bramowa CNC jest specjalnie zaprojektowana do wykonywania operacji wiercenia, fazowania, gwintowania i frezowania na elementach płytowych i konstrukcyjnych. Jest zdolna do obróbki komponentów takich jak kołnierze, tarcze, pierścienie i płyty płaskie, z parametrami grubości ściśle zgodnymi z ustalonym efektywnym zakresem obróbki maszyny. Maszyna obsługuje obróbkę otworów przelotowych i nieprzelotowych zarówno w strukturach monolitycznych, jak i kompozytowych. W pełni zintegrowana z cyfrowym sterowaniem w całym procesie obróbki, gwarantuje łatwość obsługi i wyjątkową wydajność. Maszyna ta jest idealnie dopasowana do produkcji zautomatyzowanej, zapewniając wyniki o wysokiej precyzji, aby zaspokoić wymagania aplikacji produkcyjnych wielowariantowych i wielkoskalowych.

Specyfikacje:

Cechy produktu

1. System napędowy

Wysokoprecyzyjne prowadnice liniowe i suwaki, pochodzące z Tajwanu, są starannie zaprojektowane, aby zapewnić płynną pracę, jednocześnie znacznie zwiększając nośność sprzętu. Oś X jest wspierana przez dwie toczne prowadnice liniowe, a oś Z przez cztery, obie służące jako elementy prowadzące i nośne dla ruchów bocznych i wzdłużnych. Ta konfiguracja w pełni spełnia wymagania techniczne dla operacji wiercenia z dużą prędkością. Do przenoszenia mocy, zarówno oś X, jak i oś Z są napędzane silnikami serwo AC, które uruchamiają precyzyjne śruby kulowe, przekształcając ruch obrotowy w dokładne przemieszczenie liniowe.

Oś Y jest wyposażona w dwie wytrzymałe toczne prowadnice liniowe, każda połączona z dwoma suwakami z szyną kwadratową, tworząc mechanizm ślizgowy osi Y. Ta konstrukcja nie tylko spełnia rygorystyczne wymagania dotyczące sztywności i wytrzymałości konstrukcji bramy, ale także zapewnia kilka zalet technicznych, w tym niski współczynnik tarcia, pracę z dużą prędkością, doskonałe tłumienie drgań i wydłużoną żywotność. Do przenoszenia mocy, oś Y wykorzystuje technologię napędu synchronicznego silnika serwo, który napędza śruby kulowe w sposób zsynchronizowany, ułatwiając precyzyjny ruch posuwisto-zwrotny stołu roboczego osi Y, aby zapewnić dokładną wydajność obróbki CNC.

2. Automatyczny system smarowania i mechanizmy ochronne:
Maszyna jest wyposażona w wyprodukowany na Tajwanie objętościowy system automatycznego smarowania z podziałem ciśnienia, zapewniający kompleksowe, bezkątowe smarowanie ruchomych części, takich jak prowadnice, śruby pociągowe i zębatki, znacznie przedłużając żywotność maszyny. Oś X i oś Y są chronione osłonami pyłoszczelnymi, podczas gdy wokół stołu roboczego zainstalowano wodoodporne osłony przeciwbryzgowe, zapewniające dodatkową ochronę podczas pracy.

3. Centralny system doprowadzania chłodziwa:
Maszyna jest wyposażona w standardowy centralny system doprowadzania chłodziwa. Wewnętrzny obieg chłodziwa skutecznie zapobiega gromadzeniu się wiórów żelaznych na narzędziu podczas obróbki, zmniejszając tym samym zużycie narzędzia, przedłużając jego żywotność i poprawiając jakość powierzchni obrabianych przedmiotów. Wysokociśnieniowe wyjście chłodziwa na końcu narzędzia zapewnia niezawodną ochronę zarówno powierzchni obrabianego przedmiotu, jak i szybkozłącza obrotowego, zapobiegając zatykaniu przez zanieczyszczenia i poprawiając zarówno jakość obrabianego przedmiotu, jak i ogólną wydajność operacyjną.

To wyrafinowane przemysłowe urządzenie bramowe CNC, przeznaczone do wiercenia i znakowania elementów płytowych i blaszanych, jest precyzyjnie zaprojektowane do dokładnej obróbki elementów płytowych i konstrukcyjnych. Specjalnie zoptymalizowane do obróbki elementów takich jak kołnierze, tarcze, pierścienie i płyty płaskie, jest zbudowane zgodnie z najwyższymi standardami, zapewniając, że grubość tych elementów jest w pełni zgodna z predefiniowanymi parametrami obróbki maszyny.

W zakładach produkcji konstrukcji stalowych, urządzenie to wykonuje precyzyjne operacje wiercenia i frezowania na płytach konstrukcyjnych i elementach łączących, stanowiąc niezawodną podstawę dla stabilnego montażu konstrukcji stalowych. W branży energetyki wiatrowej, dostarcza rozwiązania do precyzyjnej obróbki wież turbin wiatrowych i kołnierzy — krytyczne procesy, które zapewniają, że te komponenty mogą wytrzymać ekstremalne warunki środowiskowe (np. silne wiatry, zmiany temperatury). W projektach budowy mostów, urządzenie obrabia belki mostowe i wsporniki, ułatwiając tworzenie solidnych, trwałych połączeń zaprojektowanych do wytrzymywania obciążeń dynamicznych przez cały okres eksploatacji mostu.
