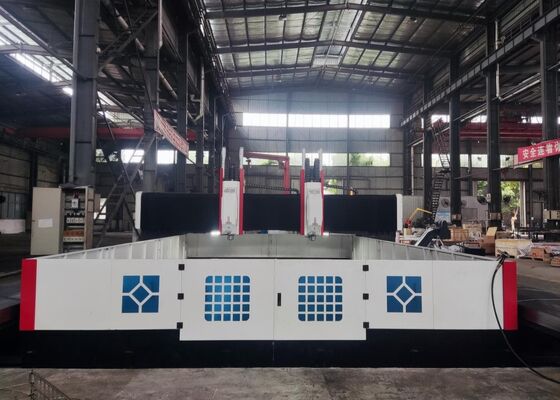

Maszyna do wiercenia CNC płyt wymiennika ciepła, maszyna do znakowania płyt stalowych, model PHD4080

Maszyna do wiercenia CNC płyt stalowych do wymienników ciepła, maszyna do znakowania płyt stalowych, model PHD4080

Wprowadzenie do produktu:

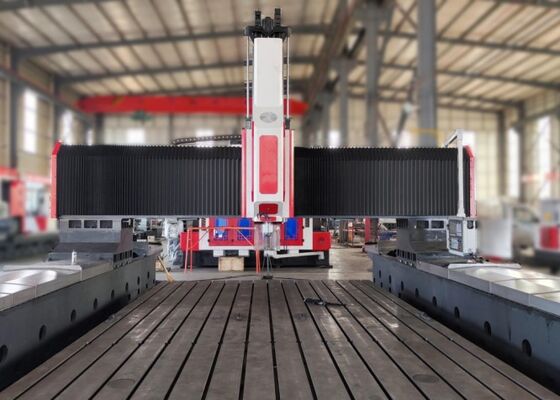

Urządzenie to mobilna jednostka CNC typu bramowego do szybkiego wiercenia i frezowania, specjalnie zaprojektowana do wiercenia, gwintowania i frezowania elementów takich jak płyty stalowe, kołnierze, wymienniki ciepła, płyty rurowe i pierścienie obrotowe. Wykorzystuje wiertła węglikowe z wewnętrznym chłodzeniem do zastosowań w szybkim wierceniu. System jest zintegrowany z kontrolerem KND lub CNC, co ułatwia obsługę, zapewnia wysoką precyzję i elastyczność dla małych i średnich wolumenów produkcji różnorodnych produktów.

Konfiguracja produktu:

Cechy produktu

1. Maszyna składa się głównie z podstawy, stołu roboczego, ruchomej bramy, pionowego zespołu wrzeciona typu ramowego, układu hydraulicznego, układu pneumatycznego, układu chłodzenia, scentralizowanego układu smarowania, układu sterowania elektrycznego i mechanizmu automatycznego usuwania wiórów.

2. W tej serii maszyn stół roboczy i brama są oddzielnymi elementami, przy czym brama pracuje na dwóch oddzielnych podstawach. Taka konfiguracja znacznie poprawia stabilność i dokładność przetwarzania, zapewniając zwiększoną zdolność przenoszenia obciążeń.

3. Stół roboczy wykonany jest z wysokiej jakości żeliwa szarego, co zapewnia wyjątkową trwałość i optymalną wydajność.

Łoże maszyny i stół roboczy wykonane są z żeliwa szarego klasy premium (HT300), a naprężenia są usuwane poprzez dwukrotne wyżarzanie. Aby zminimalizować rezonans podczas wiercenia i przedłużyć żywotność wiertła węglikowego, zastosowano odrębny projekt łoża i stołu roboczego.

1. Zautomatyzowane systemy usuwania wiórów i chłodzenia recyrkulacyjnego skutecznie minimalizują przestoje i zmniejszają nakład pracy operatora. Główne zadania operatora ograniczają się do ładowania i rozładowywania detali oraz wymiany wierteł.

2. Maszyna jest wyposażona we wrzeciono Taiwan BT50, przeznaczone do chłodzenia wewnętrznego i pracy o wysokiej precyzji. Jest w pełni kompatybilna z wiertłami węglikowymi. Ponadto maszyna posiada pneumatyczny cylinder narzędziowy ułatwiający płynną wymianę narzędzi. Silnik wrzeciona głównego o dużej mocy jest napędzany paskiem synchronicznym sterowanym serwomechanizmem, co pozwala na szeroki zakres prędkości obrotowych.

3. Ta wiertarka CNC jest precyzyjnie zaprojektowana, aby sprostać specyficznym cechom detalu i wymaganiom precyzji aplikacji. Posiada zwartą i wszechstronną konstrukcję, zapewniającą optymalną wydajność przetwarzania. Niezależnie od tego, czy otwory są rozmieszczone w konfiguracji okrągłej, czy liniowej, maszyna wykonuje zadanie z szybkością i dokładnością, co czyni ją bardzo opłacalnym rozwiązaniem.

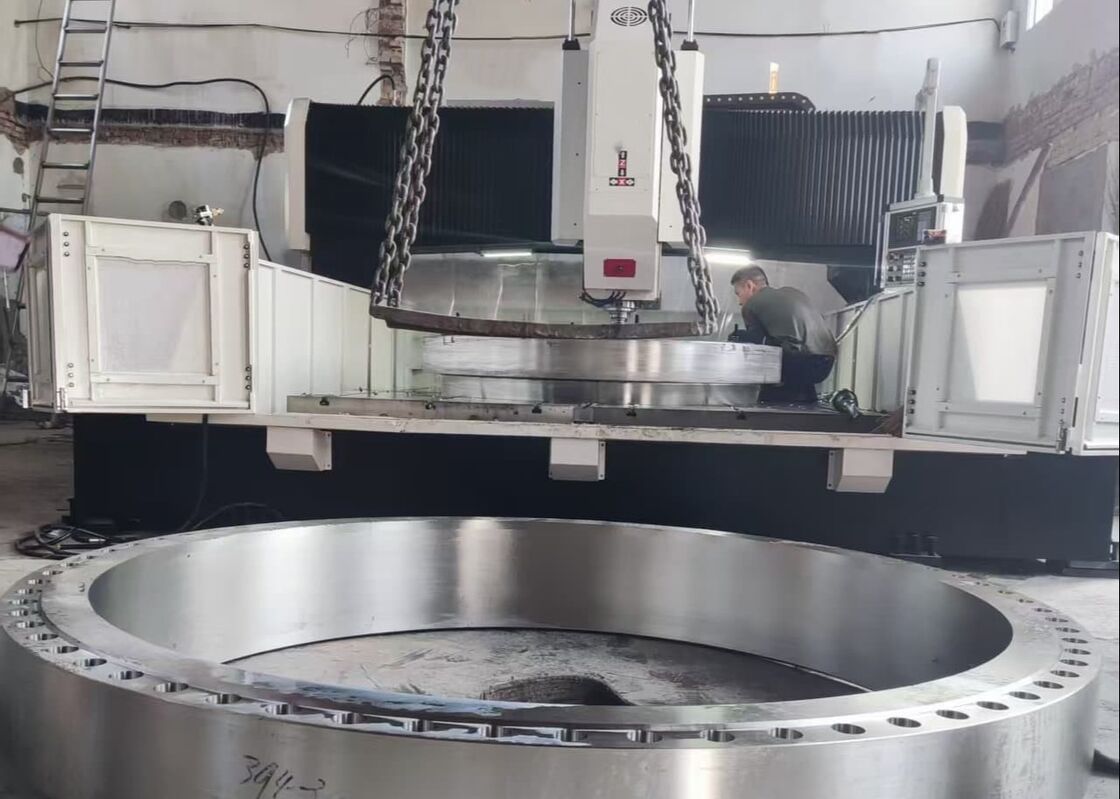

Gantry CNC maszyna do cięcia płyt jest trwałym rozwiązaniem przemysłowym, starannie zaprojektowanym do precyzyjnego przetwarzania elementów płytowych i części konstrukcyjnych. Maszyna ta jest specjalnie dostosowana do obróbki detali takich jak kołnierze, tarcze, pierścienie i płyty płaskie, pod warunkiem, że grubość materiału mieści się w określonej efektywnej zdolności obróbki maszyny.

W zakładach produkcji konstrukcji stalowych, ta wiertarka płytowa zapewnia dokładne wiercenie i frezowanie płyt konstrukcyjnych i elementów łączących, stanowiąc niezawodną podstawę dla solidnego montażu szkieletów stalowych. W branży energetyki wiatrowej zapewnia precyzyjną obróbkę wież turbin wiatrowych i kołnierzy — krytyczne procesy, które zapewniają, że te komponenty mogą wytrzymać trudne warunki środowiskowe, w tym ekstremalne wahania wiatru i temperatury. W projektach budowy mostów, sprzęt przetwarza dźwigary i podpory mostów, zapewniając tworzenie stabilnych i trwałych połączeń zdolnych do wytrzymania obciążeń dynamicznych przez cały wydłużony okres eksploatacji mostu.
