Wielofunkcyjna obrabiarka do metalu CNC do głębokiego wiercenia w blachach stalowych do płyt kołnierzowych i rurowych

Wielofunkcyjna maszyna do obróbki metalu CNC głęboka maszyna do wiercenia płytki stalowej do płytki rurowej

Wprowadzenie produktu

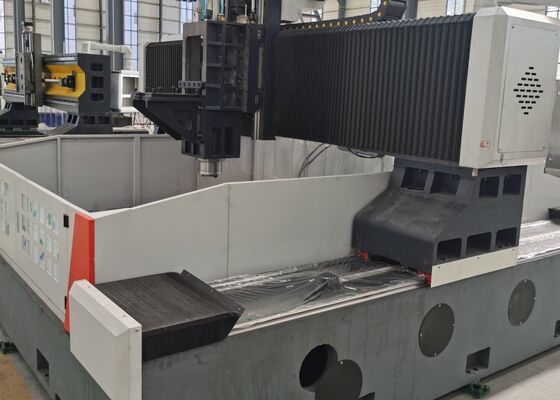

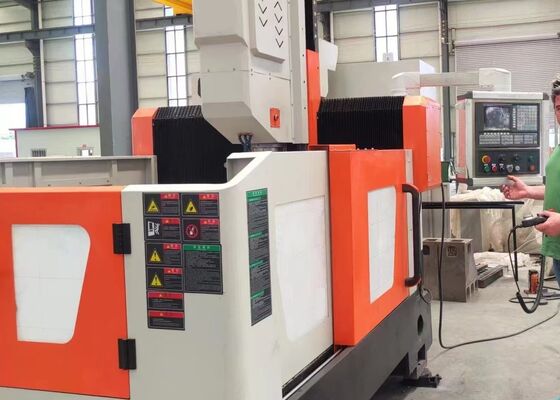

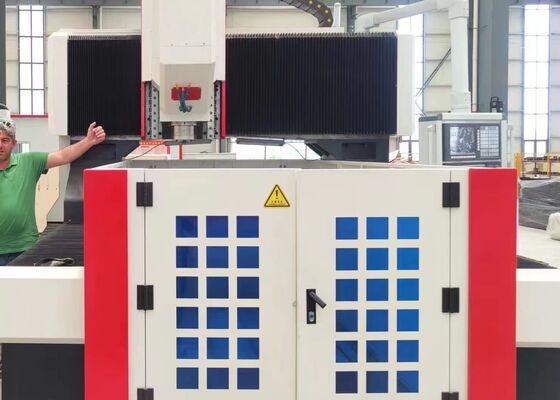

Maszyna do wiercenia i frezowania typu gantry CNC jest starannie zaprojektowana do precyzyjnych operacji wiercenia, rozwijania, wyciągania i frezowania elementów roboczych i elementów konstrukcyjnych.Jest zdolny do przetwarzania szerokiej gamy elementów, włączając kołnierze, dyski, pierścienie i płytki płaskie, w zakresie skutecznej obróbki określonym przez maszynę.Maszyna umożliwia obróbkę zarówno przez otwór, jak i ślepym otworem elementów wykonanych z pojedynczych lub złożonych materiałówDzięki w pełni zintegrowanemu sterowaniu cyfrowemu w całym procesie obróbki zapewnia ona płynną pracę i wyjątkową wydajność.Zapewniając wysoką precyzję wyników w celu spełnienia wymagań dużych, środowisk produkcyjnych o wielu różnorodności.

Specyfikacje:

Cechy produktu

1System transmisji

Wysoce precyzyjne szynki przewodnicze i suwaky, przywiezione z Tajwanu, są starannie zaprojektowane, aby zapewnić płynne działanie, jednocześnie znacząco zwiększając zdolność urządzenia do nośności ciężkich obciążeń.Oś X i oś Z są wyposażone w dwa i cztery przewodniki liniowe, które pełnią funkcję podstawowych elementów kierowniczych i nośnych zarówno dla ruchów bocznych, jak i wzdłużnych.Ta konfiguracja w pełni spełnia wymagania techniczne dotyczące szybkich operacji wierceniaW przypadku przesyłu mocy, zarówno oś X, jak i oś Z są napędzane przez serwo silniki AC, które napędzają precyzyjne śruby kulkowe, aby przekształcić ruch obrotowy w bardzo precyzyjne przemieszczenie liniowe.

Oś Y składa się z dwóch ciężkich przewodników liniowych, z których każdy jest wyposażony w dwa kształtne szyby, tworząc wspólnie mechanizm przesuwania oś Y.Projekt ten nie tylko spełnia wysokie wymagania dotyczące sztywności i wytrzymałości ramy bramkowej, ale zapewnia również kilka korzyści technicznych, w tym niski współczynnik tarcia, szybki ruch, lepsze tłumienie wibracji i wydłużony okres użytkowania.oś Y wykorzystuje technologię napędu synchronicznego z serwomotorami, które napędzają śruby kulkowe w unison, zapewniając precyzyjne ruchy obrotowe osi Y dla dokładnej pracy obróbki CNC.

2Automatyczny system smarowania i mechanizmy ochronne

Maszyna jest wyposażona w tajwański system automatycznego smarowania objętościowego o częściowym ciśnieniu, zapewniający pełnowzroczne smarowanie ruchomych komponentów, takich jak szyny przewodnicze, śruby ołowiane i regały,oś X i oś Y są osłonięte osłonami przeciwpyłowymi, a wokół stanowiska roboczego umieszczone są wodoodporne osłony przeciwpłuckowe,zapewniając zwiększoną ochronę podczas pracy.

3Centralny system dostarczania płynu chłodzącego

Maszyna ta jest wyposażona w standardowy centralny system dostarczania płynu chłodzącego.minimalizowanie zużycia narzędzi, wydłużając żywotność narzędzia i poprawiając wykończenie powierzchni części roboczych.Wyjście płynu chłodzącego pod wysokim ciśnieniem na krawędzi narzędzia zapewnia niezawodną ochronę zarówno powierzchni przedmiotu, jak i szybkiego złącza obrotowego, zapobiegając zatarciom spowodowanym przez zanieczyszczenia oraz zwiększając ogólną jakość obrabiarków i efektywność pracy.

Ta zaawansowana maszyna przemysłowa typu gantry CNC, specjalnie zaprojektowana do wiercenia i znakowania płyt i blach metalowych,jest starannie zaprojektowany do wysokiej precyzji obróbki płytkowych elementów i elementów konstrukcyjnychOptymalizowane do obróbki części roboczych, takich jak kołnierze, dyski, pierścienie i płyty płaskie,zapewnia, że grubość tych części roboczych jest ściśle zgodna z wstępnie zdefiniowanymi skutecznymi specyfikacjami obróbkowymi maszyny.

W zakładach wytwarzających konstrukcje stalowe urządzenie to wykonuje bardzo precyzyjne operacje wiercenia i frezowania na płytkach konstrukcyjnych i komponentach łącznikowych,zapewniając niezawodne podstawy stabilnego montażu ram stalowychW sektorze energii wiatrowejoferuje precyzyjne rozwiązania obróbcze dla wież turbiny wiatrowej i brzytów, które zapewniają, że elementy te są odporne na trudne warunki środowiskoweW budowie mostów urządzenia przetwarzają łączniki mostów i uchwytujące uchwyty, umożliwiając tworzenie solidnych,trwałe połączenia zaprojektowane w celu wytrzymania obciążeń dynamicznych przez cały przedłużony okres eksploatacji mostu.
