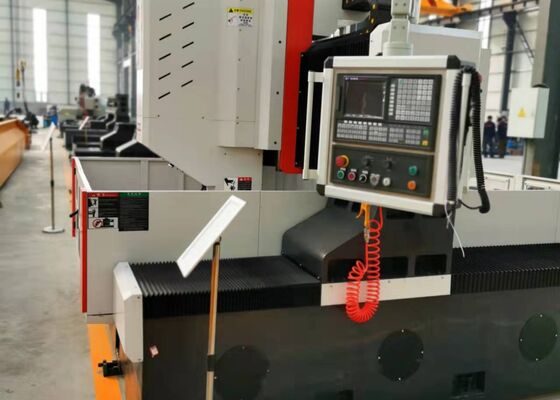

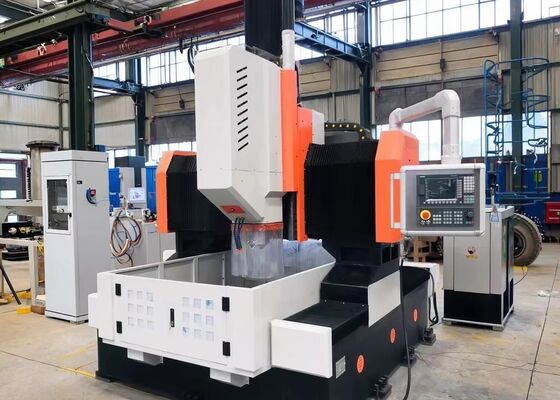

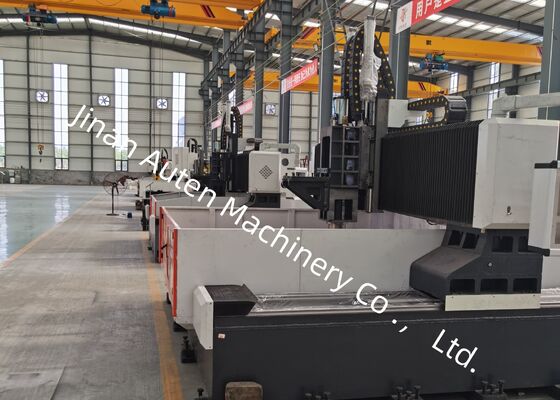

750 mm wysokość bramki Cnc typ bramki Płytka stalowa blacha płaszczyzna wiertarka 18 mm szerokość szczeliny T
Wprowadzenie produktu
Maszyna do wiercenia i frezowania typu gantry CNC jest specjalnie zaprojektowana do wiercenia, rozwijania, wyciągania i frezowania elementów roboczych i elementów konstrukcyjnych.Jest zdolny do obróbki elementów takich jak kołnierze, dyski, pierścienie i płytki płaskie, z parametrami grubości ściśle w obrębie określonego przez maszynę zakresu efektywnego obróbki.Maszyna obsługuje zarówno obróbkę otworu poprzecznego, jak i otworu ślepego na komponentach z pojedynczego materiału i materiałów złożonychWykorzystując w pełni cyfrowe sterowanie w całym procesie obróbki, zapewnia łatwość obsługi i zwiększoną wydajność.dostarczanie wyników o wysokiej precyzji w celu spełnienia wymagań wieloodmiarowych, środowisk produkcyjnych na dużą skalę.
Specyfikacje:
| Rozmiar obróbki |
LxW |
1200x1200 mm |
| Wysokość bramki |
750 mm |
| Stolik roboczy |
Szerokość otworu w kształcie T |
18 mm |
| Głowa mocy wiertniczej |
Co to jest? |
1 |
| Węgiel spindlowy |
BT1pożyczalnia |
|
Maksymalna średnica wiercenia
(Zawsze stal węglowa)
|
Φ60 mm |
| Średnica wcisku |
M3-M28 |
| Prędkość spindala |
30~3000 obrotów/min |
| Siła silnika serwospindla |
22 kW |
| Odległość od dolnego końca węgla do stołu roboczego |
200-750 mm |
|
Ruch boczny głowicy napędowej(oś X)
|
Maksymalny bieg horyzontalny |
1200 mm |
| Prędkość ruchu bocznego |
0~8 obrotów/min |
| Siła serwomotora do ruchu bocznego |
20,4 kW |
| Wzdłużne ruchy bramki (osio Y) |
Maksymalny bieg podawania |
1200 mm |
| Prędkość ruchu paszy |
0~8 m/min |
| Moc serwomotora zasilającego |
20,4 kW |
| Wyrównanie pomiarów |
Maks. uderzenie |
550 mm |
| Prędkość ruchu |
0~8 m/min |
| Siła serwomotora |
2.8kW (Haminy) |
| Dokładność pozycjonowania w trzech ośach |
X/Y/Z/A/B/C |
± 0,015/1000 mm |
| Dokładność pozycjonowania w trójosiowym powtarzaniu |
X/Y/Z/A/B/C |
± 0,01/1000 mm |
| Ogólna wielkość |
LxWxH |
4000x3800x2800 mm |
Cechy produktu
1System transmisji
Wysoce precyzyjne szynki kierownicze i suwaky, przywiezione z Tajwanu, są specjalnie zaprojektowane, aby zapewnić płynne działanie, jednocześnie znacznie zwiększając zdolność urządzenia do obsługi ciężkich ładunków.Oś X i oś Z są wyposażone w dwa i cztery przewodniki liniowe, które służą jako elementy kierownicze i nośne zarówno dla ruchów bocznych, jak i wzdłużnych.System ten w pełni spełnia wymagania techniczne dotyczące szybkich operacji wierceniaW przypadku przesyłu mocy, oś X i oś Z są napędzane przez serwo silniki AC, które napędzają precyzyjne śruby kulkowe, aby przekształcić ruch obrotowy w dokładny przemieszczenie liniowe.
Oś Y jest wyposażona w dwa ciężko działające przewodniki liniowe, z których każdy zawiera dwa kwadratowe suwaky szynowe, które razem tworzą mechanizm przesuwania osi Y.Projekt ten nie tylko spełnia wysokie wymagania dotyczące sztywności i wytrzymałości ramy bramkowej, ale zapewnia również kilka korzyści technicznych, w tym niski współczynnik tarcia, szybki ruch, lepsze tłumienie wibracji i wydłużony okres użytkowania.oś Y wykorzystuje technologię serwomotora synchronicznego napędu, który jednocześnie napędza śruby kulkowe, zapewniając precyzyjne ruchy obrotowe stołu o osi Y dla dokładnych operacji obróbki CNC.
2Automatyczny system smarowania i mechanizmy ochronne
Maszyna ta jest wyposażona w tajwański system automatycznego smarowania objętościowego o ciśnieniu częściowym, zapewniający dokładne, bezwzroczne smarowanie ruchomych elementów, takich jak szyny prowadnicze, śruby ołowiane,i półkiOś X i oś Y są osłonięte osłonami antypolistymi, a wokół stanowiska roboczego zainstalowane są wodoodporne osłony przeciwdupłowne,zapewniają zwiększoną ochronę podczas pracy.
3Centralny system dostarczania płynu chłodniczego:
Maszyna ta jest wyposażona w standardowy centralny system dostarczania płynu chłodniczego.zmniejszając tym samym zużycie narzędzi, wydłużając żywotność narzędzia i poprawiając wykończenie powierzchniowe części roboczych.Wyjście płynu chłodzącego o wysokim ciśnieniu na końcówce narzędzia zapewnia niezawodną ochronę zarówno powierzchni obrabiarkę, jak i szybkiego złącza obrotowego, zapobiegając zatarciom spowodowanym przez zanieczyszczenia oraz zwiększając ogólną jakość obrabiarków i efektywność pracy.
To wysokiej wydajności urządzenie przemysłowe typu portale CNC, przeznaczone do wiercenia i znakowania płyt i blach metalowych,jest starannie zaprojektowany do precyzyjnego obróbki elementów podobnych do płyt i części konstrukcyjnychSpecjalnie zoptymalizowane do obróbki elementów roboczych, takich jak kołnierze, dyski, pierścienie i płyty płaskie,jest zbudowany w taki sposób, aby grubość tych części ściśle odpowiadała z góry zdefiniowanym skutecznym parametrom obróbki maszyny.
W zakładach wytwarzających konstrukcje stalowe urządzenie to wykonuje precyzyjne operacje wiercenia i frezowania na płytkach konstrukcyjnych i komponentach łącznikowych,zapewniając niezawodne podstawy stabilnego montażu ram stalowychW sektorze energii wiatrowejoferuje precyzyjne rozwiązania obróbcze dla wież turbin wiatrowych i brzytów, które zapewniają, że te elementy są odporne na ekstremalne warunki środowiskowe (np.W przypadku projektów budowy mostów urządzenia przetwarzają łączniki mostów i uchwytucze,umożliwiające tworzenie solidnych i trwałych połączeń zaprojektowanych tak, aby wytrzymać obciążenia dynamiczne przez cały przedłużony okres eksploatacji mostu.
