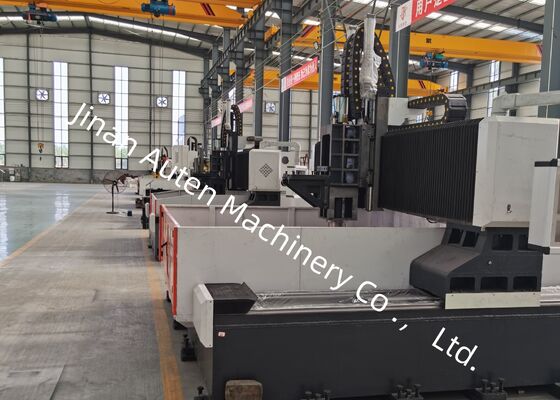

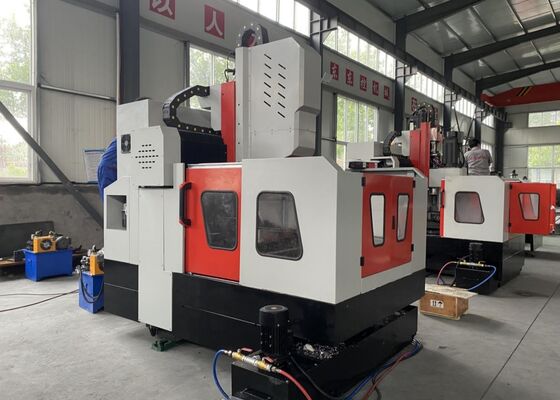

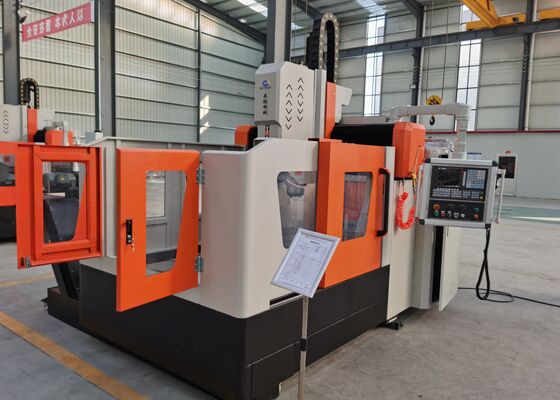

1200x1200mm Rozmiar obrabiarkę CNC bramkowy kołnierz stalowy wiertarka 22KW Moc silnika

1200x1200mm Rozmiar obrabiarkę CNC bramkowy kołnierz stalowy wiertarka 22KW Moc silnika

Wprowadzenie produktu

Maszyna do wiercenia i frezowania typu gantry CNC jest specjalnie zaprojektowana do wykonywania operacji wiertniczych, warstwowych, szczelinowania i frezowania na kawałkach roboczych płyt i komponentach konstrukcyjnych.Jego możliwości przetwarzania obejmują takie elementy jak kołnierze, dyski, pierścienie i płytki płaskie, z parametrami grubości ściśle dostosowanymi do określonego zakresu efektywnego obróbki maszyny.Maszyna obsługuje obróbkę zarówno przez otwory, jak i ślepe otwory na pojedynczych materiałach i komponentach z materiałów złożonychWyposażony w w pełni cyfrowe sterowanie przez cały proces obróbki, gwarantuje łatwość obsługi i wyższą wydajność.dostarczanie wyników o wysokiej precyzji w celu spełnienia wymagań środowisk produkcyjnych o wielu odmianach i na dużą skalę.

Specyfikacje:

Cechy produktu

1System transmisji

Wysoce precyzyjne szynki kierownicze i suwaky, pochodzące z Tajwanu, zostały specjalnie zaprojektowane w celu zapewnienia płynnej pracy przy jednoczesnym znacznym zwiększeniu zdolności ciężkoobciążonego sprzętu.Oś X i oś Z są wyposażone w dwa i cztery przewodniki liniowe, które działają odpowiednio jako elementy kierownicze i nośne zarówno dla ruchów bocznych, jak i wzdłużnych.Ta konfiguracja w pełni spełnia wymagania techniczne dotyczące szybkich operacji wierceniaW przypadku przesyłu mocy, oś X i oś Z są napędzane przez serwo silniki AC, które napędzają precyzyjne śruby kulkowe, aby przekształcić ruch obrotowy w dokładne przemieszczenie liniowe.

Oś Y jest wyposażona w dwa ciężko działające przewodniki liniowe, z których każdy posiada dwa kwadratowe suwaky szynowe, tworzące mechanizm przesuwania osi Y.Konstrukcja ta nie tylko spełnia wysokie wymagania dotyczące sztywności i wytrzymałości ramy bramkowej, ale oferuje również kilka zalet technicznych, takie jak niski współczynnik tarcia, szybki ruch, doskonałe tłumienie drgań i wydłużony okres użytkowania.w osi Y wykorzystuje się technologię serwomotoru synchronicznego napędu, który jednocześnie napędza śruby kulkowe, umożliwiając precyzyjne ruchy obrotowe stołu o osi Y dla dokładnych operacji obróbki CNC.

2Automatyczny system smarowania i mechanizmy ochronne:
Maszyna ta jest wyposażona w tajwański system automatycznego smarowania objętościowego o ciśnieniu częściowym, zapewniający kompleksowe, bezwzględne smarowanie ruchomych elementów, takich jak szyny przewodnicze,śruby ołowioweOś X i oś Y są chronione pokrywkami antypalnymi.podczas gdy wodoodporne osłony przeciwspryskowe są zainstalowane wokół stołu roboczego, aby zapewnić zwiększoną ochronę podczas pracy.

3Centralny system dostarczania płynu chłodniczego:
Maszyna ta jest wyposażona w standardowy centralny system dostarczania płynu chłodniczego.zmniejszając tym samym zużycie narzędzi, wydłużając żywotność narzędzia i poprawiając wykończenie powierzchniowe części roboczych.Wyjście płynu chłodzącego o wysokim ciśnieniu na końcówce narzędzia zapewnia niezawodną ochronę zarówno powierzchni obrabiarkę, jak i szybkiego złącza obrotowego, zapobiegając zatarciom spowodowanym zanieczyszczeniami i poprawiając ogólną jakość obrabiarków i wydajność pracy.

To wydajne urządzenie przemysłowe typu portale CNC, zaprojektowane do wiercenia i znakowania płyt i blach metalowych,jest starannie zaprojektowany do dokładnego obróbki płytkowych elementów i części konstrukcyjnychSpecjalnie zoptymalizowane do obróbki elementów roboczych, takich jak kołnierze, dyski, pierścienie i płyty płaskie,jest zbudowany zgodnie z kluczową specyfikacją, że grubość tych części roboczych musi ściśle odpowiadać z góry zdefiniowanym skutecznym parametrom obróbki maszyny.

W zakładach wytwarzających konstrukcje stalowe urządzenie to wykonuje precyzyjne operacje wiercenia i frezowania na płytkach konstrukcyjnych i komponentach łącznikowych,zapewniając niezawodne podstawy stabilnego montażu ram stalowychW sektorze energii wiatrowejdostarcza precyzyjnych rozwiązań obróbczych dla wież turbin wiatrowych i brzytów, które zapewniają, że te elementy są odporne na trudne warunki środowiskowe (W przypadku projektów budowy mostów urządzenia przetwarzają łączniki mostów i uchwyty podtrzymujące,ułatwianie tworzenia solidnych i trwałych połączeń zaprojektowanych w celu wytrzymania obciążeń dynamicznych przez całą przedłużoną żywotność mostu.
