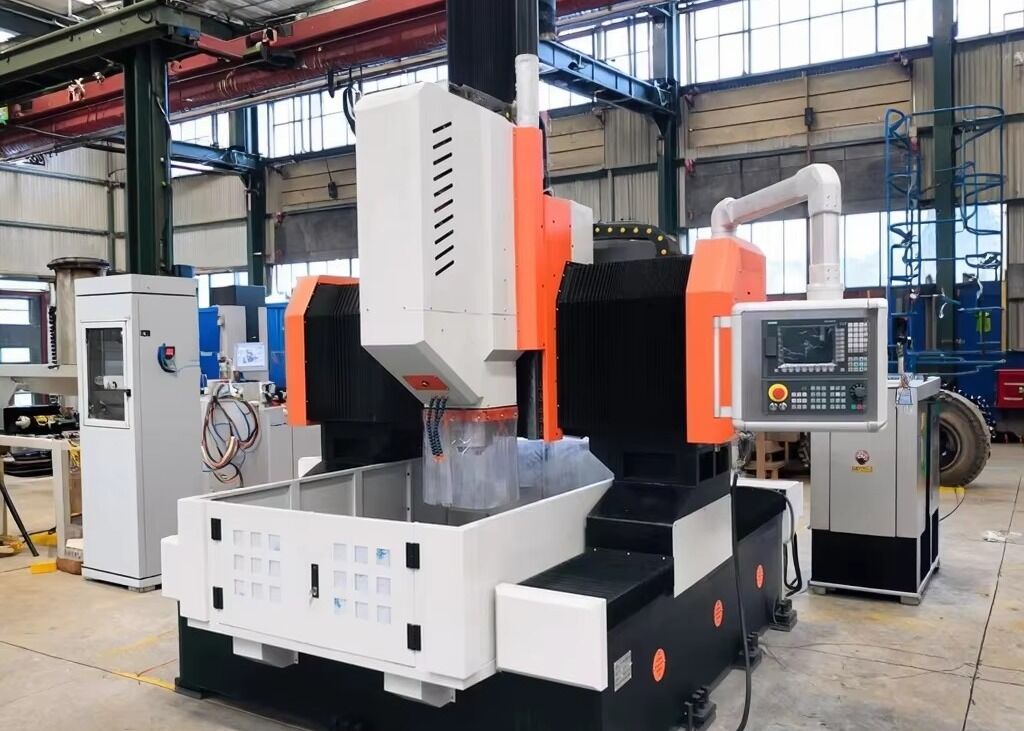

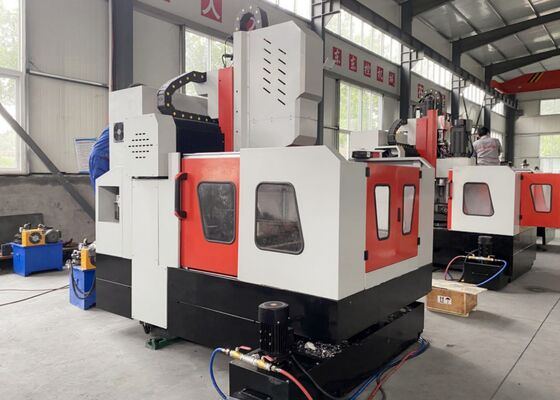

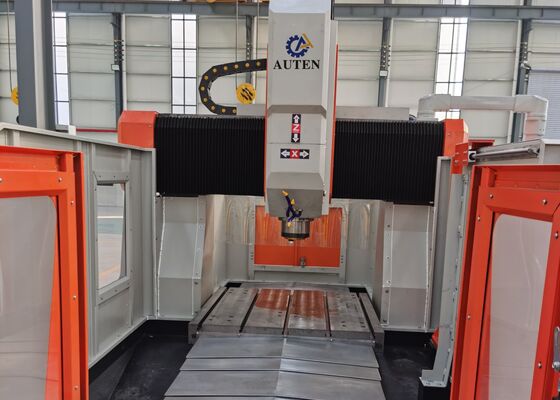

Automatyczna Wymieniacz Narzędzi CNC Kołnierz Płyta Metalowa Wiertarka do Blach 80mm Średnica Wiercenia
Zastosowanie:
Wiertarko-frezarka bramowa CNC do płyt stalowych jest stosowana głównie do obróbki płyt rurowych, kołnierzy, łożysk, wymienników ciepła i innych komponentów w takich branżach jak petrochemiczna, energetyka jądrowa, energetyka wiatrowa, kotły i konstrukcje stalowe. Jest zdolna do szybkiego wiercenia za pomocą wierteł z węglików spiekanych z chłodzeniem wewnętrznym lub wierteł krętych o dużej prędkości z chłodzeniem zewnętrznym. Maszyna obsługuje szereg funkcji, w tym wiercenie, fazowanie, gwintowanie, frezowanie i wytaczanie. Ponadto może być wyposażona w opcjonalną automatyczną głowicę kątową do wykonywania wiercenia bocznego, gwintowania i frezowania.
Specyfikacje:
| Model |
PHD2020 |
| Rozmiar przedmiotu obrabianego |
DxS (mm) |
2000x2000 |
| Szerokość rowka teowego stołu roboczego (mm) |
28 |
| Głowica napędowa wiercenia |
Ilość |
1 |
| Stożek wrzeciona |
BT50 |
| Maks. średnica wiercenia (mm) |
Φ80 |
| Maks. grubość (mm) |
≤250 |
| Średnica gwintowania |
M3-M30 |
| Prędkość wrzeciona (obr/min) |
30~3000 |
| Moc silnika wrzeciona serwo (kW) |
22/30 |
| Ruch boczny głowicy napędowej (oś X) |
Maks. skok poziomy (mm) |
2000 |
| Prędkość ruchu bocznego (obr/min) |
0~8 |
| Moc silnika serwo do ruchu bocznego (kW) |
2.4 |
| Ruch wzdłużny bramy (oś Y) |
Maks. skok posuwu (mm) |
2000 |
| Prędkość posuwu (m/min) |
0~8 |
| Moc silnika serwo posuwu (kW) |
2.4 |
| Ruch posuwu pionowego (oś Z) |
Maks. skok (mm) |
800 |
| Prędkość ruchu (m/min) |
0~8 |
| Moc silnika serwo (kW) |
2.4 |
| Dokładność pozycjonowania trójosiowego |
X/Y/Z/A/B/C (mm) |
±0.015/1000 |
| Powtarzalność pozycjonowania trójosiowego |
X/Y/Z/A/B/C (mm) |
±0.01/1000 |
| System elektryczny |
System CNC |
SIEMENS/ FAGOR/ KND/ GSK |
| Wymiennik narzędzi |
Typ tarczowy (Opcjonalnie) |
24 pozycje narzędzi |
| Wymiary gabarytowe |
DxSxW (m) |
5.3x3.8x2.7 |
Cechy produktu
1. Wiertarko-frezarka i znakowarka do blach i kołnierzy składa się z kilku kluczowych komponentów, w tym podstawy, prowadnicy wzdłużnej, bramy, prowadnicy poprzecznej, jednostki posuwu pionowego, wrzeciona wiercąco-frezującego, stołu roboczego, układu chłodzenia, automatycznego układu usuwania wiórów, automatycznego układu smarowania, układu pneumatycznego, układu elektrycznego i innych istotnych części.
2. Głowica napędowa wiercenia przesuwna z napędem serwo w wycinarce do blach stalowych CNC jest w stanie wykonywać operacje wiercenia, rozwiercania, gwintowania, fazowania i frezowania rowków. Może działać zarówno w połączeniu z innymi jednostkami, jak i niezależnie. Wrzeciono wiercące jest wyposażone w precyzyjne wrzeciono wyprodukowane na Tajwanie (chłodzenie wewnętrzne) z otworem stożkowym BT50 i jest zintegrowane z mechanizmem automatycznego dłutowania ze sprężyną motylkową. Ta konfiguracja ułatwia wymianę narzędzi za pomocą pręta łączącego i hydraulicznego układu luzowania narzędzi, umożliwiając szybkie zmiany między wiertłami lub frezami.
3. Konstrukcja wiertarko-znakowarki jest wyposażona w precyzyjne prowadnice liniowe, zapewniające płynny ruch. Silnik serwo AC napędza synchroniczny pasek i precyzyjne zespoły śrub kulowych, zapewniając wyjątkową dokładność.
4. Rama i brama maszyny bramowej do blach są wykonane z odlewów lub spawanych wysokiej jakości płyt stalowych. Komponenty te poddawane są wyżarzaniu w wysokiej temperaturze przed obróbką, a następnie drugiemu procesowi wyżarzania po obróbce wstępnej w celu złagodzenia naprężeń wewnętrznych. Następnie są precyzyjnie obrabiane, aby zapewnić stałą dokładność i stabilność.
Wiertarko-frezarka bramowa CNC to wysokowydajne rozwiązanie przemysłowe, starannie zaprojektowane do precyzyjnej obróbki elementów w kształcie płyt i elementów konstrukcyjnych. Sprzęt ten jest specjalnie skonfigurowany do obsługi przedmiotów obrabianych, takich jak kołnierze, tarcze, pierścienie i płaskie płyty, z kluczowym zastrzeżeniem, że grubość tych przedmiotów obrabianych pozostaje w granicach określonej przez maszynę efektywnej zdolności obróbczej.
W warsztatach konstrukcji stalowych ta wiertarka do płyt wykonuje precyzyjne operacje wiercenia i frezowania na płytach konstrukcyjnych i elementach łączących, zapewniając solidną podstawę dla stabilnego montażu konstrukcji stalowych. W sektorze energetyki wiatrowej oferuje precyzyjną obróbkę wież i kołnierzy turbin wiatrowych — niezbędny proces, który zapewnia, że komponenty te mogą wytrzymać trudne warunki środowiskowe (np. silne wiatry, wahania temperatury). W przypadku projektów budowy mostów sprzęt przetwarza dźwigary i podpory mostów, zapewniając tworzenie stabilnych i trwałych połączeń zdolnych do wytrzymywania obciążeń dynamicznych przez cały okres eksploatacji mostu.
