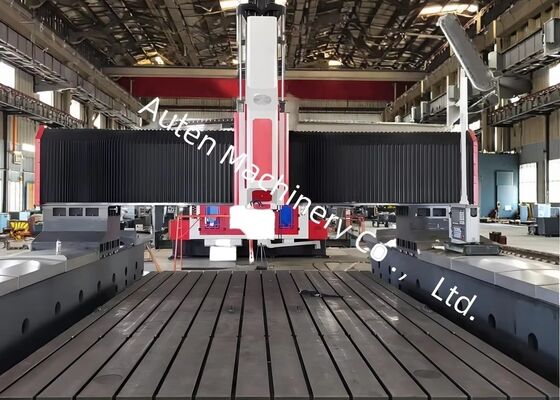

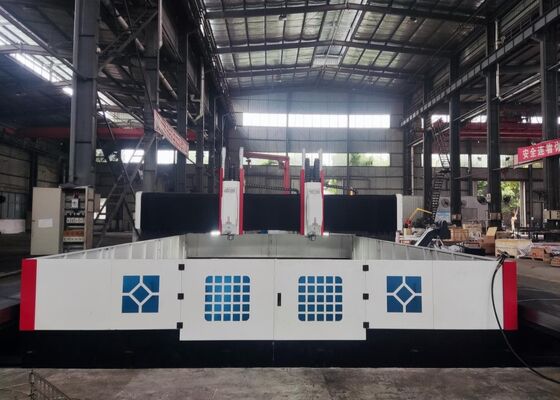

Model PHD4080 Maszyna do wiercenia płyt metalowych z płaszczyzną CNC do konstrukcji stalowych i zastosowań kotłowych
Wprowadzenie produktu:
Ta maszyna wiertnicza cnc jest głównie stosowana do obróbki arkuszy rur, flans, łożysk, wymienników ciepła i innych produktów w dziedzinie petrochemicznej, energii jądrowej, energii wiatrowej, kotłów,konstrukcje stalowe, itp. Może używać wiertarki węglowej do szybkiego wiercenia z chłodzeniem wewnętrznym lub używać szybkich wiertarków skrętowych do wiercenia z chłodzeniem zewnętrznym.rozwijanieJest również wyposażony w automatyczną głowicę pod kątem prostym (opcjonalnie) do wiercenia bocznego, wiertniczego i frezowania.
Konfiguracja produktu:
| Model |
PHD4080 |
| Rozmiar obróbki |
LxW (mm) |
4000x8000 |
| Szerokość otworu T stołu roboczego (mm) |
28 |
| Głowa mocy wiertniczej |
Co to jest? |
1 lub 2 |
| Węgiel spindlowy |
BT1pożyczalnia |
| Maksymalna średnica wiercenia (mm) |
Φ90 |
| Maksymalna grubość (mm) |
≤ 300 |
| Średnica wcisku |
M3-M36 |
| Prędkość spindału (r/min) |
30 ~ 3000 |
| Moc silnika serwospindla (kW) |
22/30/37 |
| Ruch boczny głowicy napędowej (osio X) |
Maksymalny bieg poziomy (mm) |
4000 |
| Prędkość ruchu bocznego (r/min) |
0 ~ 6 |
| Moc serwomotora do ruchu bocznego (kW) |
3.6 |
| Wzdłużne ruchy bramki (osio Y) |
Maksymalny bieg podawania (mm) |
8000 |
| Prędkość ruchu paszy (m/min) |
0 ~ 6 |
| Moc serwomotora zasilającego (kW) |
3.6/5.5 |
| Wyrównanie pomiarów |
Maksymalny bieg (mm) |
1400 |
| Prędkość ruchu (m/min) |
0 ~ 4 |
| Moc serwomotora (kW) |
3.6 |
| Dokładność pozycjonowania w trzech ośach |
X/Y/Z/A/B/C (mm) |
±0,015/1000 |
| Dokładność pozycjonowania w trójosiowym powtarzaniu |
X/Y/Z/A/B/C (mm) |
±0,01/1000 |
| System elektryczny |
System CNC |
SIEMENS/FAGOR/KND/GSK |
| Zmiennik narzędzi |
Rodzaj dysku (nieobowiązkowy) |
24 pozycje narzędzi |
| Ogólna wielkość |
LxWxH (m) |
13x6.9x6.2 |
Cechy produktu
1Maszyna wiertnicza z płaszczyzną składa się z łóżka, przesuwek wzdłużnego, bramki, przesuwek poprzecznego, pionowej jednostki zasilającej, głowicy wiertniczej i frezowej, stołu roboczego, układu chłodzenia,automatyczny system usuwania żetonów, system automatycznego smarowania, system pneumatyczny, system elektryczny itp.
2. Serwo przesuwająca głowica wiertnicza maszyny wiertniczej płytek cnc ma funkcję wiertniczej, wiertniczej, wiertniczej, wiertniczej i wiertniczej. Może pracować razem lub niezależnie.Węgiel wiertniczy przyjmuje węgiel precyzyjny z Tajwanu (chłodzenie wewnętrzne)BT50 z automatycznym mechanizmem otwierania sprężyny motyla, który może być wyposażony w wiertarkę lub fresownik poprzez pręt łącznikowy, hydrauliczne narzędzie rozluźniające cylinder,i to jest bardzo wygodne do wymiany narzędzia.
3. Korpus maszyny wiertniczej CNC o dużej prędkości wyposażony jest w precyzyjny przewodnik liniowy, ruchomość ruchoma.Zapewnić wysoką dokładność.
4. Ciało i bramka wiertniczej CNC wykonane są z odlewu lub wysokiej jakości spawania płyt stalowych.po półwykończeniu ponownie grzewany w celu wyeliminowania naprężenia, a następnie zakończony, aby zapewnić stabilną dokładność.
5W maszynie do wiercenia płyt znajduje się kilka poziomych szczelin T na stole roboczym do zaciskania urządzenia i płyty.Opcjonalny czteromianowy samocentryzujący się urządzenie zaciskające chuck znacznie poprawia wydajność produkcji części partii.
6Przyjąć niemiecki system CNC Siemens, hiszpański system FAGOR CNC lub chiński system KND, współrzędne wiercenia mogą być bezpośrednio konwertowane między CAD i CAM, ułatwiając programowanie, przechowywanie, wyświetlanie,i komunikacjiInterfejs użytkownika zawiera funkcje rekompensaty błędów, automatycznych alarmów i interakcji między człowiekiem a komputerem.automatycznie generujące programy obróbkiMożliwości przeglądu i inspekcji przed wierceniem zapewniają przyjazną obsługę.
7Jest on wyposażony w fotoelektryczny czujnik krawędzi, który umożliwia łatwe i szybkie zlokalizowanie pozycji przedmiotu.opcjonalne magazynki narzędzi na dysku 24T lub magazynki narzędzi liniowych znacznie poprawiają wydajność obróbki.
8Jest on wyposażony w automatyczny przenośnik chipowy i automatyczne urządzenie smarowe.System chłodzenia wyposażony jest w wewnętrzną pompę chłodzącą pod wysokim ciśnieniem i zewnętrzną pompę chłodzącą pod niskim ciśnieniem.Może być chłodzony wewnętrznie lub zewnętrznie.
Maszyna CNC do cięcia płytki jest solidnym rozwiązaniem przemysłowym, starannie zaprojektowanym do precyzyjnego obróbki elementów i części strukturalnych w kształcie płytki.Urządzenia te są specjalnie zaprojektowane do obsługi elementów roboczych, takich jak kołnierze, dyski, pierścienie i płytki płaskie, z zasadniczym wymogiem utrzymania grubości tych materiałów w zakresie skutecznej obróbki określonym przez maszynę.
W zakładach wytwarzających konstrukcje stalowe ta maszyna do wiercenia płyt wykonuje precyzyjne operacje wiercenia i frezowania na płytkach konstrukcyjnych i komponentach łącznikowych,zapewnia solidne podstawy do niezawodnego montażu ram stalowychW sektorze energii wiatrowejdostarcza wysokiej precyzji obróbki do wież turbiny wiatrowej i brzytów, procesy niezbędne do zapewnienia, że te elementy mogą wytrzymać trudne warunki środowiskowe (eW przypadku projektów budowy mostów urządzenia przetwarzają łączniki mostów i wsparcia,zapewnienie rozwoju stabilnych i trwałych połączeń zdolnych do wytrzymania obciążeń dynamicznych przez całą długą żywotność mostu.
