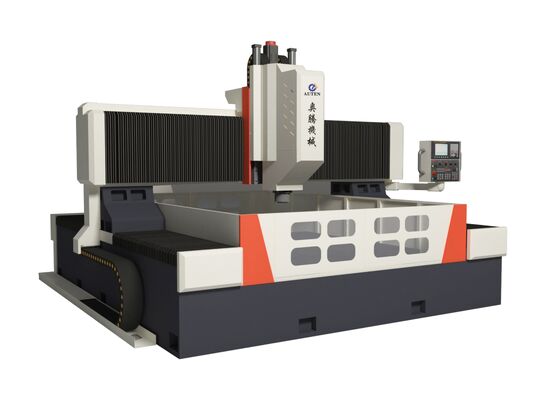

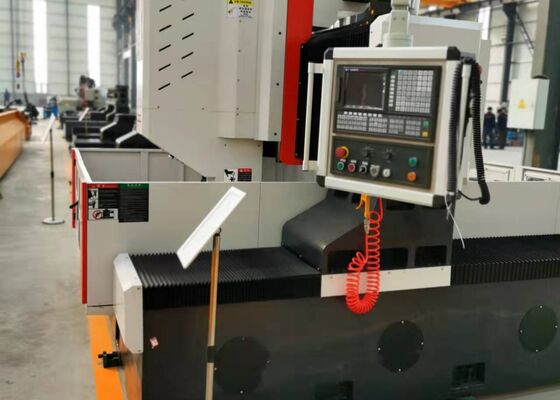

250mm Grubość CNC Gantry Maszyna do wiercenia blach stalowych 22/30KW Moc silnika wrzeciona serwo
Wprowadzenie do produktu:
Wiertarko-frezarka CNC typu portalowego jest przeznaczona głównie do obróbki płyt rurowych, kołnierzy, łożysk, wymienników ciepła i innych elementów w sektorach takich jak petrochemia, energetyka jądrowa, energia wiatrowa, kotły i konstrukcje stalowe. Obsługuje szybkie wiercenie za pomocą wierteł węglikowych z chłodzeniem wewnętrznym lub szybkich wierteł krętych z chłodzeniem zewnętrznym. Ta wszechstronna maszyna wykonuje różnorodne zadania, w tym wiercenie, fazowanie, gwintowanie, frezowanie i wytaczanie. Dodatkowo, może być wyposażona w opcjonalną automatyczną głowicę kątową do wiercenia bocznego, gwintowania i frezowania.
Konfiguracja produktu:
| Model |
PHD1010 |
PHD2016 |
PHD2020 |
PHD3030 |
PHD4080 |
| Rozmiar detalu |
Dł. x Szer. (mm) |
1000x1000 |
2000x1600 |
2000x2000 |
3000x3000 |
4000x8000 |
| Szerokość rowka teowego stołu roboczego (mm) |
28 |
28 |
28 |
28 |
28 |
| Głowica wiertarska |
Ilość. |
1 |
1 |
1 |
1 lub 2 |
1 lub 2 |
| Stożek wrzeciona |
BT40 |
BT50 |
BT50 |
BT50 |
BT50 |
| Maks. średnica wiercenia (mm) |
Φ50 |
Φ60 |
Φ80 |
Φ90 |
Φ90 |
| Maks. grubość (mm) |
≤180 |
≤180 |
≤250 |
≤300 |
≤300 |
| Średnica gwintowania |
M3-M20 |
M3-M25 |
M3-M30 |
M3-M36 |
M3-M36 |
| Prędkość wrzeciona (obr./min) |
30~3000 |
30~3000 |
30~3000 |
30~3000 |
30~3000 |
| Moc silnika wrzeciona serwo (kW) |
11 |
15/22 |
22/30 |
22/30/37 |
22/30/37 |
| Ruch boczny głowicy (oś X) |
Maks. skok poziomy (mm) |
1000 |
1600 |
2000 |
3000 |
4000 |
| Prędkość ruchu bocznego (obr./min) |
0~8 |
0~8 |
0~8 |
0~8 |
0~6 |
| Moc silnika serwo do ruchu bocznego (kW) |
2.4 |
2.4 |
2.4 |
3.6 |
3.6 |
|
Ruch wzdłużny portalu (oś Y)
|
Maks. skok posuwu (mm) |
1000 |
2000 |
2000 |
3000 |
8000 |
| Prędkość ruchu posuwowego (m/min) |
0~8 |
0~8 |
0~8 |
0~8 |
0~6 |
| Moc silnika serwo posuwu (kW) |
2.4 |
2.4 |
2.4 |
3.6 |
3.6/5.5 |
| Ruch posuwowy pionowego ramienia (oś Z) |
Maks. skok (mm) |
400 |
400 |
800 |
1000 |
1400 |
| Prędkość ruchu (m/min) |
0~8 |
0~8 |
0~8 |
0~8 |
0~4 |
| Moc silnika serwo (kW) |
2.4 |
2.4 |
2.4 |
3.6 |
3.6 |
| Dokładność pozycjonowania trójosiowego |
X/Y/Z/A/B/C (mm) |
±0.02/1000 |
±0.02/1000 |
±0.015/1000 |
±0.015/1000 |
±0.015/1000 |
| Dokładność powtarzalności pozycjonowania trójosiowego |
X/Y/Z/A/B/C (mm) |
±0.01/1000 |
±0.01/1000 |
±0.01/1000 |
±0.01/1000 |
±0.01/1000 |
| System elektryczny |
System CNC |
FAGOR/ KND/ GSK |
| Zmieniacz narzędzi |
Typ dyskowy (opcjonalnie) |
24 pozycje narzędzi |
| Wymiary całkowite |
Dł. x Szer. x Wys. (m) |
3.2x2.2x2.2 |
4.4x3.2x2.7 |
5.3x3.8x2.7 |
6.6x4.9x2.9 |
13x6.9x6.2 |
Cechy produktu
1. Maszyna do wiercenia, frezowania i znakowania blach i kołnierzy składa się z kilku kluczowych komponentów, w tym łóżyska, suwaka wzdłużnego, portalu, suwaka poprzecznego, zespołu posuwu pionowego, wrzeciona wiertarsko-frezarskiego, stołu roboczego, systemu chłodzenia, automatycznego systemu usuwania wiórów, automatycznego systemu smarowania, systemu pneumatycznego, systemu elektrycznego i innych krytycznych elementów.
2. Napędzana serwomechanizmem głowica wiertarska z przesuwnym suwakiem maszyny do cięcia blach stalowych CNC jest zdolna do wykonywania operacji wiercenia, rozwiercania, gwintowania, fazowania i frezowania rowków. Może działać zarówno w połączeniu z innymi jednostkami, jak i niezależnie. Wrzeciono wiertarskie jest wyposażone w precyzyjne wrzeciono produkcji tajwańskiej (z chłodzeniem wewnętrznym) z otworem stożkowym BT50 i zawiera mechanizm automatycznego wybijania sprężyn motylkowych. Ta konfiguracja ułatwia wygodną wymianę narzędzi za pomocą drążka łączącego i systemu odblokowywania narzędzi za pomocą cylindra hydraulicznego, umożliwiając szybką wymianę między wiertłami a frezami.
3. Konstrukcja maszyny do wiercenia i znakowania jest wyposażona w precyzyjne prowadnice liniowe, zapewniające płynny i stabilny ruch. Silnik serwo AC napędza zespół paska synchronicznego i precyzyjnej śruby kulowej, zapewniając wyjątkową dokładność.
4. Rama i portal maszyny portalowej do obróbki blach wykonane są z odlewów lub spawanych wysokiej jakości blach stalowych. Elementy te poddawane są procesowi wyżarzania w wysokiej temperaturze przed obróbką, a następnie drugiemu wyżarzaniu po półwykończeniu w celu złagodzenia naprężeń wewnętrznych. Następnie są precyzyjnie obrabiane, aby zagwarantować stałą dokładność i stabilność.
Maszyna do cięcia blach CNC typu portalowego to wysokowydajne rozwiązanie przemysłowe, fachowo zaprojektowane do precyzyjnej obróbki elementów płytowych i konstrukcyjnych. Urządzenie to jest przeznaczone do obróbki detali takich jak kołnierze, tarcze, pierścienie i płyty płaskie, pod warunkiem, że grubość tych detali mieści się w wyznaczonym efektywnym zakresie obróbki maszyny.
W zakładach produkcji konstrukcji stalowych ta wiertarka do blach wykonuje precyzyjne operacje wiercenia i frezowania na płytach konstrukcyjnych i elementach łączących, zapewniając solidną podstawę do stabilnego montażu konstrukcji stalowych. W sektorze energetyki wiatrowej oferuje precyzyjną obróbkę wież turbin wiatrowych i kołnierzy – krytyczne procesy, które zapewniają, że te elementy mogą wytrzymać trudne warunki środowiskowe (np. silne wiatry, zmiany temperatury). W projektach budowy mostów urządzenie obrabia belki mostowe i podpory, gwarantując tworzenie stabilnych i wytrzymałych połączeń zdolnych do wytrzymania obciążeń dynamicznych przez cały okres eksploatacji mostu.
