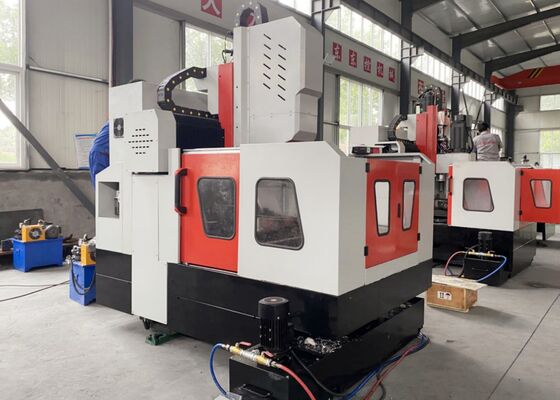

2000mm poziomy skok CNC maszyna do wiercenia i znakowania płyt o rozmiarze detalu 2000*2000mm
Zastosowanie:
Maszyna CNC typu portalowego do wiercenia i frezowania blach stalowych jest wykorzystywana głównie do obróbki płyt rurowych, kołnierzy, łożysk, wymienników ciepła i innych elementów w przemyśle petrochemicznym, energetyce jądrowej, energetyce wiatrowej, kotlarskim i konstrukcjach stalowych. Jest zdolna do szybkiego wiercenia wiertłami węglikowymi z chłodzeniem wewnętrznym lub wiertłami krętymi o dużej prędkości z chłodzeniem zewnętrznym. Maszyna oferuje szereg funkcji, w tym wiercenie, fazowanie, gwintowanie, frezowanie i wytaczanie. Dodatkowo, może być wyposażona w opcjonalną głowicę kątową do wiercenia bocznego, gwintowania i frezowania.
Specyfikacje:
| Model |
PHD1010 |
PHD2016 |
PHD2020 |
PHD3030 |
PHD4080 |
| Rozmiar detalu |
Dł. x Szer. (mm) |
1000x1000 |
2000x1600 |
2000x2000 |
3000x3000 |
4000x8000 |
| Szerokość rowka teowego stołu roboczego (mm) |
28 |
28 |
28 |
28 |
28 |
| Głowica wiertarska |
Ilość. |
1 |
1 |
1 |
1 lub 2 |
1 lub 2 |
| Stożek wrzeciona |
BT40 |
BT50 |
BT50 |
BT50 |
BT50 |
| Maks. średnica wiercenia (mm) |
Φ50 |
Φ60 |
Φ80 |
Φ90 |
Φ90 |
| Maks. grubość (mm) |
≤180 |
≤180 |
≤250 |
≤300 |
≤300 |
| Średnica gwintowania |
M3-M20 |
M3-M25 |
M3-M30 |
M3-M36 |
M3-M36 |
| Prędkość wrzeciona (obr./min) |
30~3000 |
30~3000 |
30~3000 |
30~3000 |
30~3000 |
| Moc silnika wrzeciona serwo (kW) |
11 |
15/22 |
22/30 |
22/30/37 |
22/30/37 |
| Ruch boczny głowicy (oś X) |
Maks. skok poziomy (mm) |
1000 |
1600 |
2000 |
3000 |
4000 |
| Prędkość ruchu bocznego (obr./min) |
0~8 |
0~8 |
0~8 |
0~8 |
0~6 |
| Moc silnika serwo do ruchu bocznego (kW) |
2.4 |
2.4 |
2.4 |
3.6 |
3.6 |
|
Ruch wzdłużny portalu (oś Y)
|
Maks. skok posuwu (mm) |
1000 |
2000 |
2000 |
3000 |
8000 |
| Prędkość ruchu posuwowego (m/min) |
0~8 |
0~8 |
0~8 |
0~8 |
0~6 |
| Moc silnika serwo posuwu (kW) |
2.4 |
2.4 |
2.4 |
3.6 |
3.6/5.5 |
| Ruch posuwowy pionowego ramienia (oś Z) |
Maks. skok (mm) |
400 |
400 |
800 |
1000 |
1400 |
| Prędkość ruchu (m/min) |
0~8 |
0~8 |
0~8 |
0~8 |
0~4 |
| Moc silnika serwo (kW) |
2.4 |
2.4 |
2.4 |
3.6 |
3.6 |
| Dokładność pozycjonowania trójosiowego |
X/Y/Z/A/B/C (mm) |
±0.02/1000 |
±0.02/1000 |
±0.015/1000 |
±0.015/1000 |
±0.015/1000 |
| Dokładność powtarzalności pozycjonowania trójosiowego |
X/Y/Z/A/B/C (mm) |
±0.01/1000 |
±0.01/1000 |
±0.01/1000 |
±0.01/1000 |
±0.01/1000 |
| Układ elektryczny |
System CNC |
FAGOR/ KND/ GSK |
| Zmieniacz narzędzi |
Typ tarczowy (opcjonalnie) |
24 pozycje narzędzi |
| Wymiary całkowite |
Dł. x Szer. x Wys. (m) |
3.2x2.2x2.2 |
4.4x3.2x2.7 |
5.3x3.8x2.7 |
6.6x4.9x2.9 |
13x6.9x6.2 |
Cechy produktu
1. Maszyna do wiercenia, frezowania i znakowania blach i kołnierzy składa się z podstawy, prowadnicy wzdłużnej, portalu, prowadnicy poprzecznej, zespołu posuwu pionowego, wrzeciona wiertarsko-frezarskiego, stołu roboczego, układu chłodzenia, automatycznego systemu usuwania wiórów, automatycznego systemu smarowania, układu pneumatycznego, układu elektrycznego i innych kluczowych komponentów.
2. Napędzana serwomechanizmem głowica wiertarska przesuwna maszyny do cięcia blach stalowych CNC jest zdolna do wiercenia, rozwiercania, gwintowania, fazowania i frezowania rowków. Może pracować zarówno w połączeniu z innymi jednostkami, jak i niezależnie. Wrzeciono wiertarskie posiada precyzyjne wrzeciono produkcji tajwańskiej (chłodzenie wewnętrzne) z otworem stożkowym BT50 i jest wyposażone w mechanizm automatycznego wybijania sprężyną motylkową. Ten układ umożliwia łatwą wymianę narzędzi za pomocą drążka łączącego, hydraulicznego systemu odblokowywania narzędzi, umożliwiającego szybką zmianę między wiertłami a frezami.
3. Konstrukcja maszyny do wiercenia i znakowania jest wyposażona w precyzyjne prowadnice liniowe, zapewniające płynny ruch. Silnik serwo AC napędza parę pasków synchronicznych i precyzyjnych śrub kulowych, gwarantując wysoką dokładność.
4. Korpus i portal maszyny do obróbki blach są wykonane z odlewów lub wysokiej jakości spawanej blachy stalowej. Komponenty te poddawane są wyżarzaniu w wysokiej temperaturze przed obróbką, a następnie drugiemu wyżarzaniu po półwykończeniu w celu rozluźnienia naprężeń, a następnie są precyzyjnie obrabiane, aby zapewnić stałą dokładność i stabilność.
Maszyna CNC do cięcia płyt portalowych to wysokowydajne rozwiązanie przemysłowe, precyzyjnie zaprojektowane do precyzyjnej obróbki elementów płytowych i części konstrukcyjnych. Urządzenie to jest przeznaczone do obróbki detali takich jak kołnierze, tarcze, pierścienie i płyty płaskie, z podstawowym wymogiem, aby grubość tych detali mieściła się w określonym efektywnym zakresie obróbki maszyny.
W warsztatach konstrukcji stalowych, ta maszyna do wiercenia płyt wykonuje precyzyjne operacje wiercenia i frezowania na płytach konstrukcyjnych i elementach łączących, zapewniając solidną podstawę dla stabilnego montażu konstrukcji stalowych. W przemyśle energetyki wiatrowej, zapewnia precyzyjną obróbkę wież turbin wiatrowych i kołnierzy – kluczowy proces, który zapewnia, że te komponenty są w stanie wytrzymać trudne warunki środowiskowe (np. silne wiatry, wahania temperatury). W projektach budowy mostów, urządzenie obrabia belki mostowe i wsporniki, zapewniając tworzenie stabilnych i trwałych połączeń, które mogą wytrzymać obciążenia dynamiczne przez cały okres użytkowania mostu.
