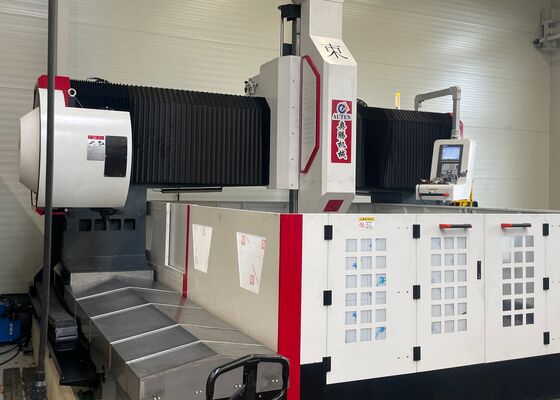

Frezarka, wiertarka i znakowarka CNC z bramą dzieloną 2500x2500mm, silniki serwo 2x4,2kW

Frezarka, wiertarka i znakowarka CNC z bramą 2500x2500mm, silnik serwo 2x4,2kW

Zastosowanie:

Ten system wiercenia z bramą CNC został specjalnie zaprojektowany do wiercenia, fazowania, gwintowania i frezowania na elementach płytowych i konstrukcyjnych. Jest on wykorzystywany głównie do wydajnego wiercenia kołnierzy, tarcz, pierścieni, płyt i innych przedmiotów obrabianych w określonym zakresie grubości. System jest w stanie przetwarzać zarówno przelotowe, jak i ślepe otwory na materiałach jedno- i kompozytowych. Dzięki cyfrowemu sterowaniu proces obróbki zapewnia płynną pracę i łatwość obsługi. Urządzenie obsługuje automatyzację, zapewnia wysoką precyzję i nadaje się do produkcji szerokiej gamy komponentów, w tym zarówno małych serii, jak i produkcji masowej.

Specyfikacje:

Struktura sprzętu:

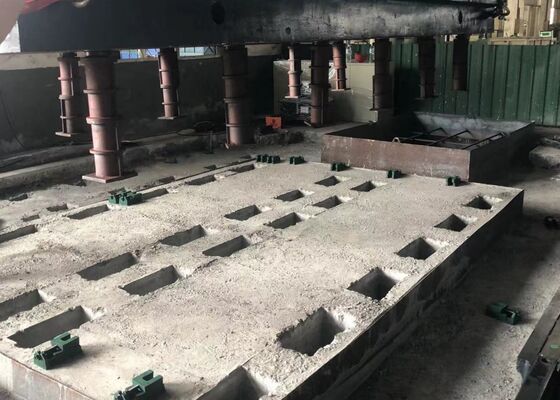

Podstawa maszyny jest zbudowana z materiału odlewanego i składa się z niezbędnych elementów, w tym stołu warsztatowego, ruchomej bramy, ruchomego siodła ślizgowego, głowicy wiertniczej i frezarskiej, automatycznego systemu smarowania, urządzeń zabezpieczających, systemu chłodzenia obiegowego, cyfrowego systemu sterowania i systemu elektrycznego. Zawiera pary szyn twardych do podparcia i prowadzenia, połączone z parami precyzyjnych śrub pociągowych do napędu. Maszyna wyróżnia się wysoką dokładnością pozycjonowania i wyjątkową powtarzalnością pozycjonowania.

Cechy produktu

1. Głowica wiertarska:
Głowica wiertarska jest wyposażona w specjalny silnik wrzeciona serwo, który napędza precyzyjne wrzeciono za pomocą paska zębatego synchronicznego w celu redukcji prędkości i zwiększenia momentu obrotowego. Wrzeciono można szybko i bez wysiłku wymienić. Mechanizm posuwu jest napędzany przez silnik serwo i śrubę kulową. Zarówno oś X, jak i oś Y są zdolne do jednoczesnego ruchu, a system sterowania w pętli półzamkniętej jest wykorzystywany do umożliwienia zarówno funkcji interpolacji liniowej, jak i kołowej. Wrzeciono jest zaprojektowane ze stożkiem BT50 i jest wyposażone w szybkozłącze obrotowe, ułatwiające stosowanie chłodziwa środkowego wiertła U o dużej prędkości w celu wydajnej obróbki.

2. Urządzenie transmisyjne:
Urządzenie transmisyjne wykorzystuje wysokiej precyzji prowadnice i suwaki importowane z Tajwanu, zapewniając płynną pracę i znacznie zwiększając nośność.

Oś X i oś Z są podparte przez dwie liniowe prowadnice rolkowe, które służą zarówno jako prowadnice, jak i szyny nośne do ruchów bocznych i wzdłużnych. Ta konfiguracja spełnia wymagania techniczne wiercenia z dużą prędkością. Systemy przeniesienia napędu osi X i osi Z są napędzane przez silniki serwo AC, które obracają precyzyjne śruby kulowe w celu uzyskania ruchu liniowego.

Oś Y jest wyposażona w dwie wytrzymałe liniowe prowadnice rolkowe po obu stronach, z dwoma kwadratowymi suwakami szynowymi zamontowanymi na każdej prowadnicy, tworząc solidny tor ślizgowy osi Y. To ustawienie zapewnia spełnienie wymagań wysokiej sztywności i wytrzymałości ramy bramy, a także oferuje takie zalety, jak niski współczynnik tarcia, duża prędkość ruchu, doskonałe tłumienie drgań i wydłużona żywotność. Przeniesienie napędu osi X wykorzystuje technologię synchronicznego napędu z dwoma silnikami serwo, z jednym silnikiem serwo po każdej stronie napędzającym śruby kulowe jednocześnie. Mechanizm ten ułatwia ruch ramy bramy, umożliwiając precyzyjną obróbkę CNC.

3. Automatyczny system smarowania i mechanizmy ochronne:

To obrabiarka jest wyposażona w tajwański objętościowy automatyczny system smarowania ciśnieniowego, zaprojektowany w celu zapewnienia bezproblemowego smarowania ruchomych elementów, takich jak prowadnice, śruby pociągowe, listwy zębate i inne, zapewniając kompleksowe pokrycie i zapobiegając zużyciu. System ten pomaga przedłużyć żywotność maszyny. Dodatkowo osie X i Y są wyposażone w osłony pyłoszczelne, a wokół stołu warsztatowego zamontowana jest osłona przeciwbryzgowa w celu dalszej ochrony.

.

Ta najnowocześniejsza maszyna z bramą CNC została specjalnie zaprojektowana do wydajnego wiercenia i znakowania części płytowych i blaszanych. Została starannie zaprojektowana, aby umożliwić precyzyjną obróbkę przedmiotów obrabianych typu płytowego i zespołów konstrukcyjnych, dzięki czemu nadaje się w szczególności do obróbki kołnierzy, tarcz, elementów w kształcie pierścieni, płaskich płyt i podobnych części. Krytycznym czynnikiem operacyjnym jest to, że grubość przedmiotów obrabianych musi być zgodna z ustalonymi parametrami obróbki maszyny.

W zakładach produkcji konstrukcji stalowych urządzenie to wykonuje precyzyjne operacje wiercenia i frezowania na płytach konstrukcyjnych i elementach łączących, zapewniając solidną podstawę dla niezawodnego montażu ram stalowych. W branży energetyki wiatrowej oferuje zaawansowane, wysokiej dokładności możliwości obróbki wież turbin wiatrowych i kołnierzy—zapewniając, że te elementy są zaprojektowane tak, aby wytrzymać trudne warunki środowiskowe, w tym silne wiatry i wahania temperatury. W przypadku projektów budowy mostów urządzenie przetwarza belki mostowe i wsporniki, ułatwiając tworzenie stabilnych, trwałych połączeń zaprojektowanych tak, aby wytrzymać obciążenia dynamiczne przez cały okres eksploatacji mostu.
