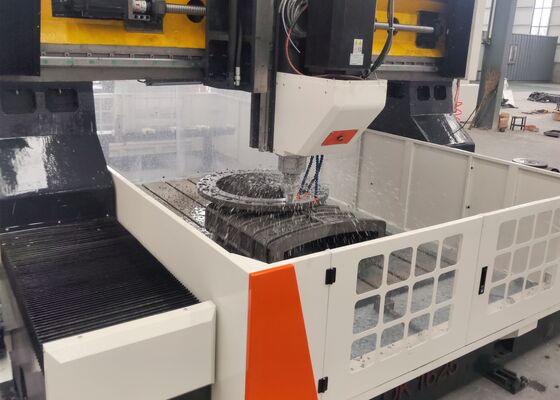

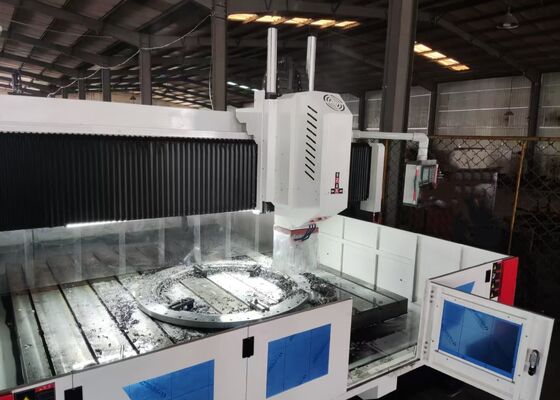

0~8 R/Min Prędkość ruchu bocznego Maszyna do wiercenia płytki z przewodu CNC 6000x6000 mm

0~8 obr./min. Prędkość ruchu bocznego Obrabiarka do wiercenia płyt i blach CNC z portalem 6000x6000 mm

Zastosowanie:

Ta frezarka i wiertarka portalowa CNC jest specjalnie zaprojektowana do wykonywania pełnego zakresu operacji obróbczych — w tym wiercenia, fazowania, gwintowania, frezowania i wytaczania — na elementach typu płyta i zespołach konstrukcyjnych. Zapewnia wysoką wydajność wiercenia otworów dla takich elementów, jak kołnierze, tarcze, części w kształcie pierścieni i płyty o grubościach mieszczących się w określonym zakresie efektywnym. Urządzenie, zdolne do obróbki zarówno otworów przelotowych, jak i otworów ślepych, wykazuje wyjątkową kompatybilność zarówno z elementami z materiałów monolitycznych, jak i z obrabianymi przedmiotami z materiałów kompozytowych. Wyposażona w najnowocześniejszą technologię sterowania cyfrowego, obrabiarka zapewnia wyjątkową łatwość i wygodę obsługi. Ułatwia precyzyjną zautomatyzowaną produkcję, spełnia wymagania dotyczące obróbki wielu wariantów obrabianych przedmiotów i obsługuje procesy produkcyjne na dużą skalę.

Specyfikacje:

Struktura sprzętu:

Ta wiertarka i znakowarka portalowa CNC jest specjalnie zbudowana ze stołem warsztatowym z żeliwnym łożem, ruchomym zespołem portalu, siodłem poprzecznym, jednostką napędową do wiercenia i frezowania, zautomatyzowanym systemem smarowania i zabezpieczeń, modułem chłodzenia z recyrkulacją, systemem sterowania numerycznego (NC) i modułem sterowania elektrycznego. Wyposażenie w prowadnice toczne zapewnia solidną stabilność nośną i precyzyjne pozycjonowanie ruchu, a precyzyjne mechanizmy napędu śrub kulowych gwarantują doskonałą dokładność pozycjonowania i doskonałą powtarzalność działania.

Cechy produktu

1. Głowica napędowa do wiercenia
Głowica napędowa do wiercenia jest wyposażona w dedykowany silnik serwo wrzeciona, który wykorzystuje zębaty pasek synchroniczny do redukcji prędkości i wzmocnienia momentu obrotowego w celu napędzania specjalnie zbudowanego precyzyjnego wrzeciona. Wrzeciono zawiera sześciorzędową konfigurację japońskich łożysk skośnych (cztery łożyska z przodu, dwa z tyłu), aby umożliwić bezstopniową regulację prędkości. Zintegrowane z pneumatycznym systemem wymiany narzędzi, wrzeciono umożliwia szybką i bezproblemową wymianę narzędzi. Ruch posuwu jest uruchamiany przez silnik serwo połączony ze śrubą kulową. Osie X i Y obsługują operację połączenia i przyjmują sterowanie w pętli półzamkniętej, osiągając w ten sposób możliwości interpolacji liniowej i kołowej. Nos wrzeciona jest zaprojektowany z otworem stożkowym BT50 i zintegrowany z szybkozłączką obrotową, co ułatwia szybką obróbkę wiertłem U poprzez dostarczanie chłodziwa przez wrzeciono.

2. System transmisji
System, zawierający wyprodukowane na Tajwanie prowadnice i precyzyjną konstrukcję suwaka, zapewnia płynną pracę i zwiększoną nośność przy dużych obciążeniach. Oś X wykorzystuje podwójne prowadnice liniowe toczne jako elementy prowadzące boczne i nośne, w pełni spełniając wymagania operacyjne procesów wiercenia z dużą prędkością. Do transmisji osi X silnik serwo AC napędza precyzyjną śrubę kulową, aby uzyskać precyzyjny ruch liniowy.

3. System transmisji (sekcja osi Y, ciąg dalszy)
Oś Y jest wyposażona w dwie wytrzymałe prowadnice liniowe toczne po obu stronach, z trzema kwadratowymi wózkami szynowymi przymocowanymi do każdej prowadnicy — łącznie stanowią mechanizm ślizgowy osi Y. Ta konfiguracja strukturalna nie tylko spełnia rygorystyczne wymagania dotyczące wysokiej sztywności i wytrzymałości konstrukcyjnej ramy portalu, ale także oferuje kluczowe zalety techniczne, w tym minimalny współczynnik tarcia, podwyższoną prędkość ruchu, wyjątkowe właściwości tłumienia drgań i wydłużony cykl eksploatacji. Do napędu osi Y zastosowano technologię synchronicznego napędu dwoma silnikami serwo: dedykowany silnik serwo jest rozmieszczony po każdej stronie, aby synchronicznie napędzać obrót śruby kulowej, ułatwiając w ten sposób przemieszczanie ramy portalu i umożliwiając precyzyjne operacje obróbki CNC.

.

Ta wysokowydajna przemysłowa obrabiarka portalowa CNC jest specjalnie zaprojektowana do wykonywania operacji wiercenia i znakowania na elementach płytowych i blaszanych. Skrupulatnie zaprojektowana, aby umożliwić precyzyjną obróbkę przedmiotów obrabianych typu płyta i zespołów konstrukcyjnych, oferuje specjalistyczną kompatybilność do obróbki kołnierzy, tarcz, części w kształcie pierścieni, płaskich płyt i podobnych elementów. Podstawowym warunkiem eksploatacyjnym jest to, że grubość obrabianego przedmiotu musi ściśle odpowiadać wstępnie ustawionym parametrom obróbki maszyny.

W zakładach produkcji konstrukcji stalowych urządzenie to wykonuje precyzyjne operacje wiercenia i frezowania na płytach konstrukcyjnych i elementach łączących, stanowiąc solidną podstawę dla stabilnego montażu konstrukcji stalowych. W branży energetyki wiatrowej zapewnia zaawansowane, precyzyjne rozwiązania obróbcze dla wież i kołnierzy turbin wiatrowych — krytyczny proces, który zapewnia, że elementy te są w stanie wytrzymać ciężkie warunki środowiskowe (np. silne wiatry, wahania temperatury). W przypadku inicjatyw budowy mostów urządzenie przetwarza belki mostowe i wsporniki, ułatwiając tworzenie stabilnych, trwałych połączeń zaprojektowanych tak, aby wytrzymywały obciążenia dynamiczne przez cały okres eksploatacji mostu.
