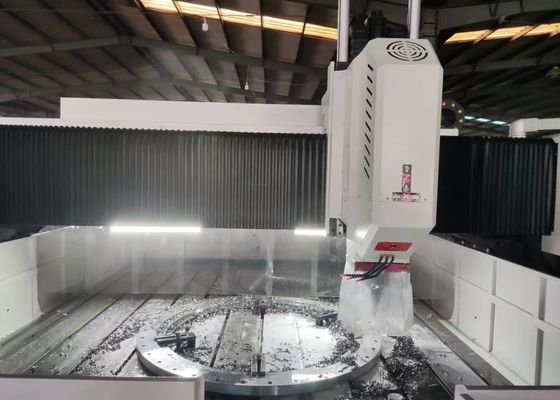

9000x7500x4000mm Rozmiar całkowity Obrabiarka CNC Gantry do wiercenia i znakowania z wrzecionem BT50
Zastosowanie:
To urządzenie jest przeznaczone głównie do wykonywania operacji wiercenia, fazowania, gwintowania, frezowania i wytaczania na elementach płytowych i konstrukcyjnych. Zapewnia wysokowydajne wiercenie otworów w elementach takich jak kołnierze, tarcze, pierścienie i płyty o grubości w określonym zakresie roboczym. Oferując możliwość obróbki otworów przelotowych i otworów ślepych, wykazuje szeroką kompatybilność zarówno z elementami jednorodnymi, jak i kompozytowymi. Obrabiarka wykorzystuje sterowanie numeryczne do procesów obróbki, zapewniając wyjątkową wygodę obsługi. Umożliwia zautomatyzowaną, precyzyjną, wieloasortymentową i wielkoseryjną produkcję, spełniając wymagania przemysłowe.
Specyfikacje:
| Rozmiar przedmiotu obrabianego |
DxS |
4000x4000 mm |
| Wysokość gantry |
800 mm
(Można ją również określić na podstawie fundamentu)
|
| Stół warsztatowy |
Szerokość rowka T |
28mm |
| Głowica napędowa do wiercenia |
Ilość |
1 |
| Stożek wrzeciona |
BT50 |
|
Maks. średnica wiercenia
(Zwykła stal węglowa)
|
Φ80 mm |
| Maks. grubość |
≤150 mm |
| Średnica gwintowania |
M3-M32 |
| Prędkość wrzeciona |
30~3000 obr/min |
| Moc silnika wrzeciona serwo |
22kW |
| Odległość od dolnej krawędzi wrzeciona do stołu |
200-800mm |
|
Ruch poprzeczny głowicy napędowej(Oś X)
|
Maks. skok poziomy |
4000 mm |
| Prędkość ruchu poprzecznego |
0~6 obr/min |
| Moc silnika serwo do ruchu poprzecznego |
4.2kW |
|
Ruch wzdłużny gantry (Oś Y)
|
Maks. skok posuwu |
4000 mm |
| Prędkość posuwu |
0~6 m/min |
| Moc silnika serwo posuwu |
2x4.2kW |
| Ruch posuwu pionowego (oś Z) |
Maks. skok |
500 mm |
| Prędkość ruchu |
0~6 m/min |
| Moc silnika serwo |
3.5kW (Hamulec) |
| Dokładność pozycjonowania trójosiowego |
X/Y/Z/A/B/C |
±0.025/1000mm |
| Powtarzalność pozycjonowania trójosiowego |
X/Y/Z/A/B/C |
±0.02/1000mm |
| Rozmiar całkowity |
DxSxW |
9000x7500x4000 mm |
| Moc całkowita |
Około 50 kW |
Struktura urządzenia:
Urządzenie to jest skonfigurowane głównie ze stołem warsztatowym z odlewu, ruchomym gantry, ruchomym siodłem, głowicą napędową do wiercenia i frezowania, automatycznym systemem smarowania i ochrony, modułem chłodzenia obiegowego, systemem sterowania numerycznego i elektrycznym systemem sterowania. Prowadnice toczne zapewniają stabilne podparcie obciążenia i precyzyjne prowadzenie ruchu, a precyzyjne mechanizmy przenoszenia śrub kulowych zapewniają wyjątkową dokładność pozycjonowania i doskonałą powtarzalność.
Cechy produktu
1. Głowica napędowa do wiercenia:
Głowica napędowa do wiercenia jest wyposażona w dedykowany silnik wrzeciona serwo, który wykorzystuje zębaty pasek synchroniczny do redukcji prędkości i zwiększenia momentu obrotowego w celu napędzania specjalnego precyzyjnego wrzeciona. Wrzeciono przyjmuje sześciorzędowe japońskie łożysko skośne (cztery z przodu, dwa z tyłu), aby zrealizować bezstopniową regulację prędkości. Wyposażone w pneumatyczny system wymiany narzędzi, wrzeciono umożliwia szybką i wygodną wymianę narzędzi. Ruch posuwu jest napędzany przez silnik serwo połączony ze śrubą kulową. Osie X i Y obsługują funkcjonalność połączeń i wykorzystują sterowanie w pętli półzamkniętej, aby osiągnąć możliwości interpolacji liniowej i kołowej. Nos wrzeciona posiada otwór stożkowy BT50 i jest zintegrowany z szybkozłączem obrotowym, ułatwiając szybkie operacje obróbki z chłodzeniem wodnym wiertłem U.
2. System przeniesienia napędu:
System przeniesienia napędu przyjmuje prowadnice pochodzące z Tajwanu w połączeniu z precyzyjną konfiguracją suwaka, zapewniając płynne przejście operacyjne i zwiększoną nośność przy dużych obciążeniach.
3. Automatyczny system smarowania i mechanizm ochrony:
Obrabiarka jest wyposażona w tajwański objętościowy automatyczny system smarowania z dystrybucją ciśnienia. Zapewnia automatyczne smarowanie wszystkich ruchomych elementów — w tym prowadnic, śrub pociągowych i listew zębatych — z pełnym pokryciem i bez przerw, skutecznie wydłużając żywotność obrabiarki. Oś X i oś Y urządzenia są wyposażone w pyłoszczelne osłony ochronne, a wokół stołu warsztatowego zamontowane są odporne na wodę osłony przeciwbryzgowe, aby zapewnić integralność operacyjną..
Ta wysokowydajna przemysłowa obrabiarka CNC gantry specjalizuje się w operacjach wiercenia i znakowania elementów płytowych i blaszanych. Jest precyzyjnie zaprojektowana, aby zapewnić precyzyjną obróbkę przedmiotów obrabianych typu płytowego i części konstrukcyjnych, ze specjalną adaptacją do obróbki kołnierzy, tarcz, pierścieni, płaskich płyt i podobnych elementów. Podstawowym warunkiem jest to, że grubość przedmiotu obrabianego musi ściśle odpowiadać wstępnie ustawionym parametrom obróbki maszyny.
W zakładach produkcyjnych konstrukcji stalowych urządzenie to wykonuje precyzyjne wiercenie i frezowanie na płytach konstrukcyjnych i elementach łączących, stanowiąc solidną podstawę dla stabilnego montażu konstrukcji stalowych. W sektorze energetyki wiatrowej zapewnia wysokoprecyzyjne rozwiązania obróbcze dla wież i kołnierzy turbin wiatrowych — kluczowy proces, który zapewnia, że elementy te mogą wytrzymać trudne warunki środowiskowe (np. silne wiatry, zmiany temperatury). W przypadku projektów budowy mostów urządzenie przetwarza belki mostowe i wsporniki, ułatwiając tworzenie stabilnych, trwałych połączeń zaprojektowanych tak, aby wytrzymać obciążenia dynamiczne przez cały okres eksploatacji mostu.
