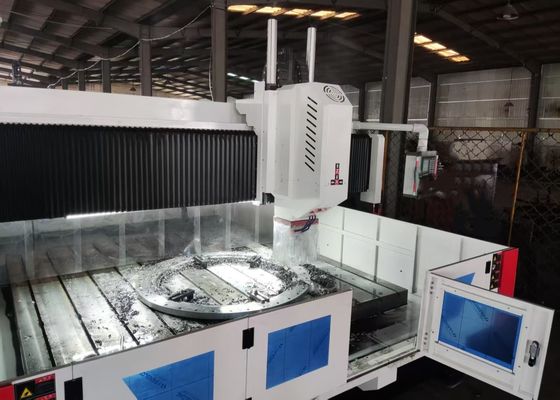

4000x1600mm Rozmiar obrabionego przedmiotu Maszyna wiertnicza do wiertnictwa płytki CNC 800mm Wysokość bramki

4000x1600mm Rozmiar obrabionego przedmiotu Maszyna wiertnicza do wiertnictwa płytki CNC 800mm Wysokość bramki

Zastosowanie:

Urządzenia te są przeznaczone do wiercenia, rozwijania, wyciągania i frezowania płyt i elementów konstrukcyjnych.Jest przeznaczony głównie do wysokowydajnych wierceń części obróbkowych, włączając kołnierze, dysków, pierścieni i płytek o grubościach w zakresie skutecznej obróbki.Jednostka umożliwia obróbkę otworów przejściowych i ślepych otworów zarówno na częściach z jednego materiału, jak i materiałach złożonychWyposażony w cyfrowe sterowanie procesami obróbkowymi, narzędzie maszynowe oferuje wyjątkową wygodę eksploatacyjną, wspierając zautomatyzowaną produkcję, wysoką precyzję,przetwarzanie wieloodmiarowe, oraz wymagania produkcji na dużą skalę.

Specyfikacje:

Struktura odlewu podzielonego:

Urządzenie to składa się głównie z stołu roboczego, przenośnego portalu, przenośnego siodła, głowicy wiertniczej i frezowniczej, urządzenia automatycznego smarowania i urządzenia ochronnego, urządzenia chłodzącego w obiegu,system cyfrowego sterowaniaPodtrzymany i kierowany przez walczące szyby przewodnicze, napędzany przez precyzyjną śrubę, narzędzie maszynne ma wysoką dokładność pozycjonowania i dokładność powtórzenia pozycjonowania.

Cechy produktu

1Łóżko i ławka:
Łóżko jest wykonane z szarej żeliwa HT250, poddawana jest wtórnemu wygrzewaniu i starzeniu przed ostatecznym wykończeniem.Dwa zestawy wysokiej precyzji przewodników liniowych są zamontowane po obu stronach podstawy łóżka, zapewniając równomierne rozkład siły na suwakach kierownicy, jednocześnie znacząco zwiększając ogólną sztywność, wytrzymałość na rozciąganie i odporność na ciśnienie narzędzia maszynowego.System napędowy zawiera silniki serwokompresowe AC połączone z precyzyjnymi zespołami śrub kulkowych, co umożliwia płynne poruszanie się bramki w osi Y. Biuro jest wyposażone w hydrauliczny system zaciskania cylindru w celu bezpiecznego mocowania obrabiarków.

2/ Mobilna brama:
Przenośna brama jest wytwarzana poprzez odlewanie z szarego żeliwa HT250, z dwoma zestawami ultrawysokiego obciążenia walcowanych linijnych zbiorów przewodników zamontowanych z przodu.Precyzyjne zespół śruby kulkowej w połączeniu z serwo silnik napędza głowę napędową płytkę przesuwną do osiągnięcia precyzyjnego ruchu osi X, a głowica mocy wiertniczej jest przymocowana do tej płyty przesuwnej.Przekraczanie bramki odbywa się za pomocą serwomotora poprzez precyzyjne sprzężenie, napędzające orzech śruby kulkowej do obrotu wzdłuż śruby kulkowej, zapewniając stabilny i precyzyjny ruch.

3/ Mobilny siodło:
Przenośny siodło jest wykonane z precyzyjnie odlewanych elementów konstrukcyjnych żelaza.,Ta konfiguracja równoważy wagę głowicy napędowej, zmniejsza obciążenie śruby prowadzenia,i wydłuża żywotność śruby ołowiowejSystem napędza głowicę wiertniczą, aby dokonywać precyzyjnego ruchu w osi Z, umożliwiając takie funkcje jak szybkie podawanie, podawanie robocze, szybkie cofanie i zatrzymanie.Zintegrowane jest również automatyczne łamanie chipów., usunięcie chipów i możliwości przerwy dla zwiększonej wydajności operacyjnej.

.

Ta wysokiej wydajności maszyna przemysłowa z portale CNC specjalizuje się w wierceń i znakowaniu płyt i elementów blachy.Jest starannie zaprojektowany, aby dostarczyć precyzyjne obróbki płytkowych elementów roboczych i części konstrukcyjnych, ze szczególną zdolnością adaptacyjną do obróbki flans, dysków, pierścieni, płyt płaskich i podobnych elementów.Podstawowym wymogiem jest, aby grubość części roboczych ściśle spełniała ustalone wcześniej parametry efektywnego obróbki maszyny..

W zakładach wytwarzających konstrukcje stalowe urządzenie to wykonuje precyzyjne wiercenie i frezowanie na płytkach konstrukcyjnych i elementach łącznikowych,ustanawiające niezawodne podstawy stabilnego montażu ram stalowychW sektorze energii wiatrowej), która zapewnia wysokiej precyzji rozwiązania obróbcze dla wież i flans turbiny wiatrowej, co jest krytycznym procesem zapewniającym, że te elementy mogą wytrzymać trudne warunki środowiskowe (np.W przypadku projektów budowy mostów urządzenia przetwarzają łączniki mostów i uchwyty podtrzymujące, umożliwiając tworzenie stabilnych, stabilnych, stabilnych, stabilnych, stabilnych, stabilnych, stabilnych, stabilnych, stabilnych, stabilnych, stabilnych, stabilnych, stabilnych, stabilnych, stabilnych, stabilnych, stabilnych, stabilnych, stabilnych, stabilnych, stabilnych, stabilnych, stabilnych, stabilnych, stabilnych, stabilnych.trwałe połączenia zaprojektowane w celu wytrzymania obciążeń dynamicznych przez długi okres eksploatacji mostu.
