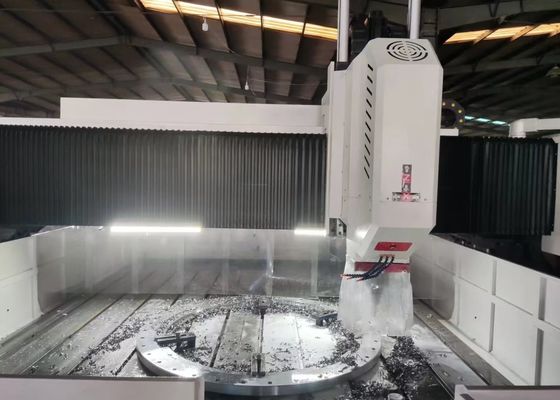

3000x2200mm Wielkość obrabiarkę Maszyna do wiercenia i frezowania płytek CNC BT50-150 Spindle Taper

3000x2200mm Wielkość obrabiarkę Maszyna do wiercenia i frezowania płytek CNC BT50-150 Spindle Taper

Zastosowanie:

Maszyna do wiercenia i frezowania na porcie CNC jest przeznaczona przede wszystkim do wiercenia, rozwijania, wyciągania i frezowania płyt i elementów konstrukcyjnych, w tym flans, dysków, pierścieni,i pozostałe elementy robocze o grubości w granicach efektywnego zakresu obróbki urządzeniaPozwala na wiercenie otworów i ślepych otworów zarówno na części z pojedynczego materiału, jak i materiałów złożonych.Cały proces obróbki jest sterowany cyfrowo dla wyjątkowej wygody obsługi, wspierające automatyczną produkcję, wysoką precyzję, przetwarzanie wielopostaciowe i masową produkcję.

Specyfikacje:

Cechy produktu

1Łóżko maszynowe i stanowisko pracy:
Podstawa maszynowa i stanowisko robocze są odlewami z jednego kawałka żelaza szarego (HT250).Posiadają wyjątkową sztywność dynamiczną i statyczną z zerową deformacją.Powierzchnia stanowiska pracy wyposażona jest w precyzyjnie obrobione, optymalnie rozmieszczone szczeliny w kształcie T, które ułatwiają zaciskanie przedmiotu.Dwa zestawy precyzyjnych przewodników liniowych są zamontowane po obu stronach podstawy łóżka, zapewniając równomierne rozkład siły na suwakach kierowniczych i znacząco zwiększając sztywność, wytrzymałość na rozciąganie i odporność na ciśnienie narzędzia.System napędowy wykorzystuje silniki serwokompresowe AC połączone z precyzyjnymi zestawami śrub kulkowych do napędu dwustronnegoNa dole łóżka rozmieszczone są regulowalne śruby, umożliwiające wygodne wyrównanie łóżka i stołu roboczego.

2/ Mobilna brama:
Wyrób jest wykonany z odlewów żelaza szarego (HT250).Precyzyjne zespół śruby kulkowej w połączeniu z serwo silnik umożliwia głowicy napędowej płytki przesuwnej do poruszania się wzdłuż osi X. Płytka przesuwna głowicy napędowej jest wyposażona w głowicę napędową wiertniczą.który napędza orzech śruby kulkowej do obrotu na śruby kulkowej poprzez precyzyjne sprzężenie.

3/ Mobilny siodło:
Siodło jest precyzyjnym elementem konstrukcyjnym z żeliwa odlewanego.i planetarnego reduktoru o wysokiej precyzji, który łączy się z serwomotorem. Waga głowicy wiertniczej jest zrównoważona, aby zmniejszyć obciążenie śruby i wydłużyć żywotność śruby kulkowej.umożliwiające działania takie jak szybkie przemieszczanie się do przodu, szybki ruch wsteczny i zatrzymanie głowicy zasilania, wraz z automatycznym zerwaniem chipów, usuwaniem chipów i funkcjami pauz.

4Głowa wiercenia:
Głowa silnika wiertniczego wykorzystuje dedykowany serwowrotnik, który przesyła moc do wyspecjalizowanego węgla precyzyjnego za pośrednictwem zębistego paska synchronicznego w celu zwiększenia momentu obrotowego.Węgiel jest skonfigurowany z japońskimi kątowymi łożyskami kontaktowymi ułożonymi w strukturze sześciorzędowej (cztery z przodu i dwa z tyłu), umożliwiający bezstopniową regulację prędkości.Ruch podawania jest napędzany przez serwo silnik połączony z śrubą kulkowąOsi X i Y wspierają operację połączenia i przyjmują sterowanie półzamkniętą pętlą, realizując funkcje interpolacji liniowej i okrągłej.Końcówka wrotnika posiada otwór wsteczny BT50 i jest wyposażona w szybki łącznik obrotowy, wspierające szybkie przetwarzanie wiertarki U z podaniem płynu chłodzącego poprzez wrot.

To wydajne urządzenie przemysłowe CNC, specjalizujące się w wierceniu i znakowaniu płyt i blach,jest wyrafinowana do precyzyjnego obróbki elementów typu płytki i części konstrukcyjnych,Specjalnie dostosowane do obróbki części roboczych, w tym brzytów, dysków, pierścieni i płyt płaskich,ma podstawowy wymóg, zgodnie z którym grubość takich części roboczych musi ściśle odpowiadać wstępnie ustalonym skutecznym specyfikacjom obróbki maszyny.

W zakładach wytwarzających konstrukcje stalowe urządzenie to wykonuje precyzyjne wiercenie i frezowanie płyt konstrukcyjnych i elementów łącznikowych,ustanawiając w ten sposób solidne podstawy stabilnego montażu ram stalowychW sektorze energii wiatrowejdostarcza wysokiej precyzji rozwiązań obróbkowych dla wież turbiny wiatrowej i flanżów, co jest niezbędnym procesem gwarantującym, że te części mogą wytrzymać trudne warunki środowiskowe (eW przypadku projektów budowy mostów urządzenia przetwarzają łączniki mostów i uchwyty podtrzymujące, umożliwiając tworzenie stabilnych, stabilnych, stabilnych, stabilnych, stabilnych, stabilnych, stabilnych, stabilnych, stabilnych, stabilnych, stabilnych, stabilnych, stabilnych, stabilnych, stabilnych, stabilnych, stabilnych, stabilnych, stabilnych, stabilnych, stabilnych, stabilnych, stabilnych, stabilnych, stabilnych, stabilnych.trwałe połączenia zaprojektowane w celu wytrzymania obciążeń dynamicznych przez całą długą żywotność mostu.
