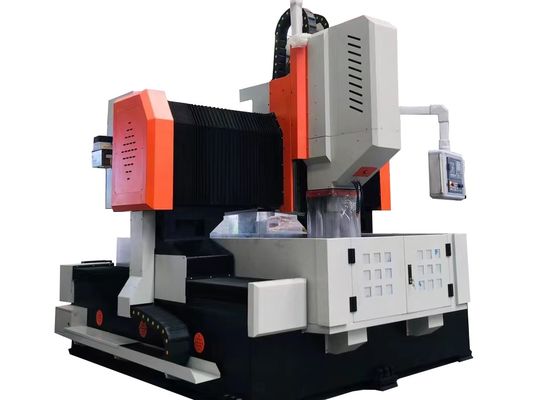

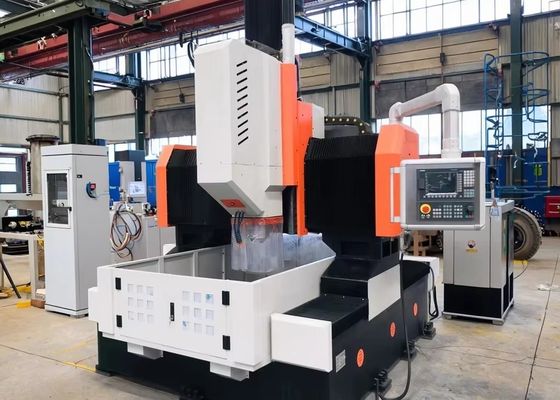

50mm Maksymalna średnica wiercenia CNC Maszyna do wiercenia i frezowania kołnierzy Gantry 3.2x2.2x2.2m Wymiary całkowite
Zastosowanie:
CNC Maszyna do wiercenia i frezowania blach i płyt jest przeznaczona głównie do obróbki płyt rurowych, kołnierzy, siedzeń łożysk, wymienników ciepła i innych elementów, obsługując branże takie jak inżynieria petrochemiczna, energetyka jądrowa, energetyka wiatrowa, produkcja kotłów i produkcja konstrukcji stalowych. Obsługuje szybkie wiercenie za pomocą wierteł węglikowych z wewnętrznymi systemami chłodzenia lub alternatywnie szybkich wierteł skrętnych wyposażonych w zewnętrzne mechanizmy chłodzenia. Urządzenie integruje różnorodne kluczowe funkcje, w tym wiercenie, fazowanie, gwintowanie, frezowanie i wytaczanie, aby sprostać kompleksowym potrzebom obróbki. Ponadto oferuje opcjonalną automatyczną głowicę wrzeciona pod kątem prostym, która ułatwia wiercenie boczne, gwintowanie boczne i frezowanie boczne, zwiększając elastyczność operacyjną.
Specyfikacje:
| Model |
PHD1010 |
PHD2016 |
PHD2020 |
PHD3030 |
PHD4080 |
| Rozmiar detalu |
DxS (mm) |
1000x1000 |
2000x1600 |
2000x2000 |
3000x3000 |
4000x8000 |
| Szerokość rowka teowego stołu roboczego (mm) |
28 |
28 |
28 |
28 |
28 |
| Głowica wiertarska |
Ilość. |
1 |
1 |
1 |
1 lub 2 |
1 lub 2 |
| Stożek wrzeciona |
BT40 |
BT50 |
BT50 |
BT50 |
BT50 |
| Maks. średnica wiercenia (mm) |
Φ50 |
Φ60 |
Φ80 |
Φ90 |
Φ90 |
| Maks. grubość (mm) |
≤180 |
≤180 |
≤250 |
≤300 |
≤300 |
| Średnica gwintowania |
M3-M20 |
M3-M25 |
M3-M30 |
M3-M36 |
M3-M36 |
| Prędkość wrzeciona (obr./min) |
30~3000 |
30~3000 |
30~3000 |
30~3000 |
30~3000 |
| Moc silnika wrzeciona serwo (kW) |
11 |
15/22 |
22/30 |
22/30/37 |
22/30/37 |
| Ruch boczny głowicy (oś X) |
Maks. skok poziomy (mm) |
1000 |
1600 |
2000 |
3000 |
4000 |
| Prędkość ruchu bocznego (obr./min) |
0~8 |
0~8 |
0~8 |
0~8 |
0~6 |
| Moc silnika serwo do ruchu bocznego (kW) |
2.4 |
2.4 |
2.4 |
3.6 |
3.6 |
|
Ruch wzdłużny bramy (oś Y)
|
Maks. skok posuwu (mm) |
1000 |
2000 |
2000 |
3000 |
8000 |
| Prędkość ruchu posuwowego (m/min) |
0~8 |
0~8 |
0~8 |
0~8 |
0~6 |
| Moc silnika serwo posuwu (kW) |
2.4 |
2.4 |
2.4 |
3.6 |
3.6/5.5 |
| Ruch posuwowy pionowego ramienia (oś Z) |
Maks. skok (mm) |
400 |
400 |
800 |
1000 |
1400 |
| Prędkość ruchu (m/min) |
0~8 |
0~8 |
0~8 |
0~8 |
0~4 |
| Moc silnika serwo (kW) |
2.4 |
2.4 |
2.4 |
3.6 |
3.6 |
| Dokładność pozycjonowania trójosiowego |
X/Y/Z/A/B/C (mm) |
±0.02/1000 |
±0.02/1000 |
±0.015/1000 |
±0.015/1000 |
±0.015/1000 |
| Dokładność powtarzalności pozycjonowania trójosiowego |
X/Y/Z/A/B/C (mm) |
±0.01/1000 |
±0.01/1000 |
±0.01/1000 |
±0.01/1000 |
±0.01/1000 |
| System elektryczny |
System CNC |
FAGOR/ KND/ GSK |
| Zmieniacz narzędzi |
Typ tarczowy (Opcjonalnie) |
24 pozycje narzędzi |
| Wymiary całkowite |
DxSxW (m) |
3.2x2.2x2.2 |
4.4x3.2x2.7 |
5.3x3.8x2.7 |
6.6x4.9x2.9 |
13x6.9x6.2 |
Cechy produktu
1. Stół roboczy jest wyposażony w wiele poziomych rowków teowych, specjalnie zaprojektowanych do mocowania przyrządów i płyt podczas pracy. Dostępne jest opcjonalne urządzenie do mocowania z czterozakresowym samocentrującym uchwytem, które znacznie zwiększa wydajność produkcji podczas obróbki części seryjnych.
2. Urządzenie jest wyposażone w system CNC firmy German CNC, hiszpański system CNC FAGOR lub chiński system KND. Współrzędne wiercenia obsługują bezpośrednią konwersję między formatami CAD i CAM, usprawniając procesy programowania, przechowywania, wyświetlania i komunikacji danych. Interfejs użytkownika zawiera kompensację błędów, funkcje automatycznego alarmowania i intuicyjne możliwości interakcji człowiek-maszyna. Pozycje otworów w detalu można wprowadzać za pomocą klawiatury, USB, sieci lub grafiki CAD, a system automatycznie generuje programy obróbki. Funkcje podglądu i weryfikacji przed wierceniem dodatkowo zwiększają wygodę i dokładność obsługi.
3. CNC Maszyna do wiercenia i frezowania blach i płyt gantry jest wyposażona w automatyczny przenośnik wiórów i automatyczny system smarowania. Konfiguracja chłodzenia obejmuje wysokociśnieniową pompę chłodzenia wewnętrznego i niskociśnieniową pompę chłodzenia zewnętrznego, umożliwiając wybór między trybem chłodzenia wewnętrznego i zewnętrznego w zależności od wymagań operacyjnych.
4. CNC Maszyna do wiercenia i znakowania blach i kołnierzy gantry jest wyposażona w fotoelektryczny wskaźnik krawędzi, umożliwiający wygodne i szybkie pozycjonowanie detali. Ponadto dostępne są opcjonalne magazyny narzędzi tarczowe na 24 narzędzia lub magazyny narzędzi liniowe, które znacznie zwiększają wydajność obróbki.
CNC Maszyna do wiercenia, znakowania i frezowania typu gantry do kołnierzy i stali węglowej jest wysokowydajnym urządzeniem przemysłowym, specjalnie zaprojektowanym do precyzyjnej obróbki elementów płytowych i konstrukcyjnych. Urządzenie to jest przeznaczone do obróbki detali takich jak kołnierze, tarcze, pierścienie i płyty płaskie – przy podstawowym wymogu, aby grubość tych detali w pełni odpowiadała określonym przez maszynę efektywnym zakresom obróbki.
W warsztatach konstrukcji stalowych urządzenie to wykonuje precyzyjne wiercenie i frezowanie płyt konstrukcyjnych i elementów łączących, tworząc tym samym solidną podstawę dla stabilnego montażu szkieletów stalowych. Dla sektora energetyki wiatrowej zapewnia wysokoprecyzyjną obróbkę wież turbin wiatrowych i kołnierzy – proces kluczowy, który zapewnia, że te komponenty mogą wytrzymać trudne warunki środowiskowe (np. silne wiatry, zmiany temperatury). W projektach budowy mostów urządzenie obrabia belki mostowe i wsporniki; to z kolei zapewnia tworzenie stabilnych i trwałych połączeń. Połączenia te są zaprojektowane tak, aby przenosić obciążenia dynamiczne przez cały wydłużony okres eksploatacji mostu.
