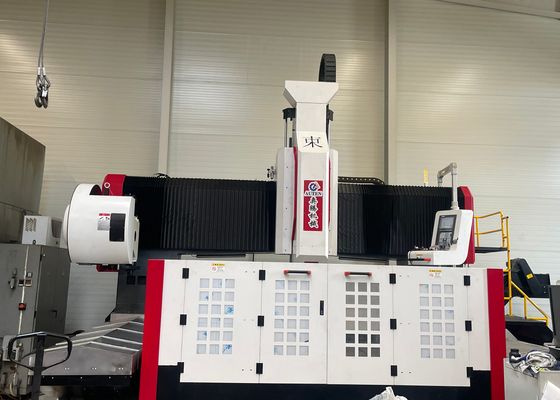

2500x2500mm Rozmiar obrabiarkę CNC Płyty wiertnicze i frezowanie maszyny 30mm Max.Tapping średnica

Frezarka i wiertarka CNC do płyt o wymiarach 2500x2500mm, maks. średnica gwintowania 30mm

Zastosowanie:

To urządzenie służy do wiercenia, fazowania, gwintowania i frezowania elementów płytowych/konstrukcyjnych. Jest przeznaczone głównie do wysoko wydajnego wiercenia detali takich jak kołnierze, tarcze, pierścienie i płyty o grubości w zakresie efektywnej obróbki. Umożliwia wiercenie otworów przelotowych i nieprzelotowych zarówno w elementach jednorodnych, jak i kompozytowych.

Specyfikacje:

Struktura maszyny:
Korpus maszyny przyjmuje konstrukcję odlewaną, składającą się głównie ze stołu roboczego, ruchomej bramy, ruchomego siodła ślizgowego, głowicy wiercąco-frezującej, automatycznego urządzenia smarowania, urządzenia ochronnego, urządzenia chłodzenia obiegowego, systemu sterowania cyfrowego i systemu elektrycznego. Jest podparty i prowadzony przez pary szyn twardych tocznych i napędzany przez precyzyjne pary śrub pociągowych—nadając obrabiarce wysoką dokładność pozycjonowania i powtarzalność pozycjonowania.

1. Łoże i stół roboczy
Łoże jest elementem spawanym z rur prostokątnych. Przed obróbką poddawane jest wyżarzaniu w wysokiej temperaturze; po obróbce wstępnej przechodzi drugie wyżarzanie w celu wyeliminowania naprężeń wewnętrznych, a następnie obróbkę wykańczającą—zapewnia to długotrwałą stabilność dokładności obrabiarki. Stół roboczy jest odlewem z żeliwa szarego (HT250), który po wtórnym wyżarzaniu i obróbce starzeniowej przechodzi obróbkę wykańczającą. Charakteryzuje się doskonałą sztywnością dynamiczną i statyczną bez ryzyka deformacji. Powierzchnia stołu roboczego jest wyposażona w dobrze rozmieszczone rowki T do mocowania detali.

Dwa zestawy precyzyjnych prowadnic liniowych są zamontowane po obu stronach podstawy łoża, umożliwiając równomierne rozłożenie siły na prowadnicach i znacząco zwiększając sztywność obrabiarki, a także odporność na rozciąganie i ściskanie. Układ napędowy przyjmuje silnik serwo AC i precyzyjną parę śrub kulowych, aby napędzać ruch bramy wzdłuż osi Y. Regulowane śruby są rozmieszczone na dolnej powierzchni łoża, ułatwiając regulację poziomu łoża i stołu roboczego.

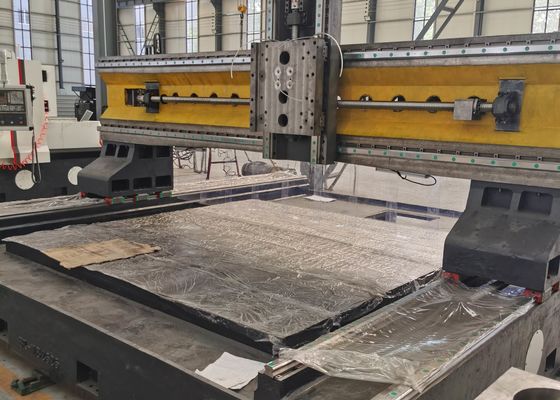

2. Ruchoma brama
Ruchoma brama jest odlewem z żeliwa szarego (HT250). Dwie prowadnice liniowe o bardzo dużej nośności są zamontowane z przodu bramy. Zestaw precyzyjnej pary śrub kulowych i silnik serwo umożliwiają przesuwanie płyty ślizgowej głowicy wzdłuż osi X, a głowice wiercące są instalowane na płycie ślizgowej głowicy. Ruch bramy jest realizowany przez silnik serwo napędzający obrót nakrętki kulowej na śrubie kulowej za pośrednictwem precyzyjnego sprzęgła.

Frezarka i wiertarka CNC z bramą to wysokowydajne urządzenie przemysłowe zaprojektowane specjalnie do precyzyjnej obróbki elementów płytowych i części konstrukcyjnych. To urządzenie jest dostosowane do obróbki detali, w tym kołnierzy, tarcz, pierścieni i płyt—z podstawowym warunkiem, że grubość tych detali w pełni spełnia określony zakres obróbki maszyny.

W warsztatach konstrukcji stalowych urządzenie wykonuje precyzyjne wiercenie i frezowanie na płytach konstrukcyjnych i łącznikach, kładąc solidne fundamenty pod stabilny montaż ramy stalowej. W przypadku energii wiatrowej przeprowadza precyzyjną obróbkę wież turbin wiatrowych i kołnierzy—co ma kluczowe znaczenie dla zapewnienia, że te elementy wytrzymują trudne warunki (np. silne wiatry, wahania temperatury). W budownictwie mostów obrabia belki i wsporniki mostów, gwarantując stabilne, trwałe połączenia, które przenoszą obciążenia dynamiczne przez cały długi okres eksploatacji mostu.
