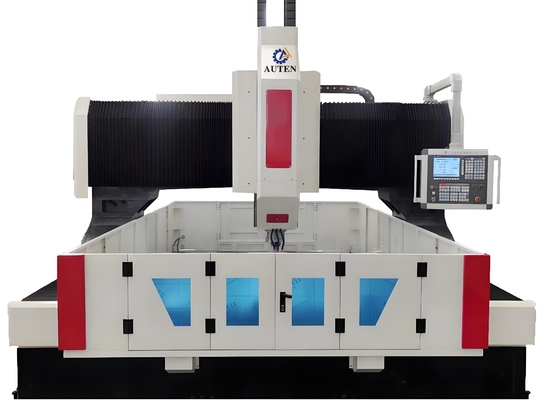

Silnik wrzeciona serwo 11KW/15KW do frezarki i wiertarki CNC typu portalowego, szerokość rowka T 28mm

Silnik wrzeciona serwo 11KW/15KW do frezarki i wiertarki bramowej CNC, szerokość rowka T 28 mm

Zastosowanie:

Frezarka i wiertarka bramowa CNC jest przeznaczona głównie do wykonywania operacji wiercenia, fazowania, gwintowania i frezowania na płytach i elementach konstrukcyjnych — takich jak kołnierze, tarcze, pierścienie i płyty — gdzie grubość przedmiotu obrabianego mieści się w zakresie jego efektywnego przetwarzania. Umożliwia wiercenie otworów przelotowych i otworów nieprzelotowych zarówno w częściach z jednego materiału, jak i w materiałach kompozytowych. Cały proces obróbki jest sterowany cyfrowo, co gwarantuje bardzo przyjazną dla użytkownika obsługę. Sprzęt ten jest kompetentny w realizacji zautomatyzowanej produkcji z dużą precyzją, dostosowując się do potrzeb przetwarzania wielu odmian i ułatwiając produkcję na dużą skalę.

Specyfikacje:

Cechy produktu

1. Podstawa maszyny i stół warsztatowy

Podstawa maszyny przechodzi najpierw spawanie, a następnie obróbkę wyżarzania i precyzyjną obróbkę. Wykazuje wyjątkową sztywność dynamiczną i statyczną, zachowując stabilność konstrukcyjną bez deformacji. Dwie precyzyjne prowadnice liniowe są zamontowane po obu stronach podstawy łoża, zapewniając równomierny rozkład siły na prowadnicach. Konstrukcja ta znacznie zwiększa ogólną sztywność obrabiarki, a także jej odporność na rozciąganie i ściskanie. Układ napędowy przyjmuje silniki serwo AC w połączeniu z precyzyjnymi zespołami śrub kulowych do napędu dwustronnego, umożliwiając bramie poruszanie się wzdłuż osi Y. Dodatkowo stół warsztatowy jest wyposażony w hydrauliczny system mocowania do zabezpieczania przedmiotów obrabianych podczas obróbki.

2. Mobilna brama

Mobilna brama jest wykonana z odlewów żeliwa szarego (HT250). Dwie toczne prowadnice liniowe o bardzo dużej nośności są zamontowane z przodu bramy. Zestaw precyzyjnych śrub kulowych i silnik serwo współpracują ze sobą, aby umożliwić przesuwnej płycie głowicy napędowej ruch wzdłuż osi X, a głowica napędowa do wiercenia jest zainstalowana na przesuwnej płycie głowicy napędowej.
Ruch bramy jest realizowany za pomocą precyzyjnego sprzęgła: silnik serwo napędza nakrętkę śruby kulowej do obrotu na śrubie kulowej, ułatwiając w ten sposób ruch bramy.

3. Głowica napędowa do wiercenia

Głowica napędowa do wiercenia wykorzystuje dedykowany silnik wrzeciona serwo, który przenosi moc na dedykowane precyzyjne wrzeciono za pośrednictwem zębatego paska synchronicznego w celu zwiększenia momentu obrotowego. Wrzeciono jest wyposażone w japońskie łożyska skośne ustawione w konfiguracji „cztery z przodu, dwa z tyłu” (łącznie sześć rzędów), umożliwiając bezstopniową regulację prędkości. Pneumatyczny system wymiany narzędzi jest zintegrowany z wrzecionem, zapewniając szybką i wygodną wymianę narzędzi. Mechanizm posuwu jest napędzany przez silnik serwo i śrubę kulową; osie X i Y obsługują połączenie i przyjmują sterowanie w pętli półzamkniętej, umożliwiając realizację funkcji interpolacji liniowej i kołowej. Koniec wrzeciona ma otwór stożkowy BT50 i jest wyposażony w szybkozłącze obrotowe. Obsługuje operacje przetwarzania za pomocą szybkiego wiertła U z funkcją centralnego odprowadzania wody.

4. Automatyczne urządzenie smarowania i urządzenie ochronne

Ta obrabiarka jest wyposażona w wolumetryczne automatyczne urządzenie smarowania częściowego ciśnienia wyprodukowane na Tajwanie. Umożliwia automatyczne smarowanie par ruchomych, takich jak prowadnice, śruby pociągowe i listwy zębate, bez żadnych martwych stref, skutecznie chroniąc żywotność obrabiarki. Oś X i oś Y obrabiarki są wyposażone w pyłoszczelne osłony ochronne, a wokół stołu warsztatowego zainstalowane są osłony przeciwbryzgowe, aby zwiększyć ochronę operacyjną.

Frezarka i wiertarka bramowa CNC to wysokowydajny sprzęt przemysłowy przeznaczony do precyzyjnej obróbki płyt i elementów konstrukcyjnych. Jej główne zastosowania obejmują szeroki zakres operacji, w tym wiercenie, fazowanie, gwintowanie i frezowanie. Jest przeznaczona do obróbki przedmiotów takich jak kołnierze, tarcze, pierścienie i płyty, gdzie grubość przedmiotów obrabianych ściśle mieści się w określonym zakresie efektywnej obróbki maszyny.

Szybka frezarka i wiertarka do płyt CNC służy jako kluczowy element wyposażenia w warsztatach konstrukcji stalowych, projektach energetyki wiatrowej i sektorach budowy mostów. W warsztatach konstrukcji stalowych umożliwia precyzyjne wiercenie i frezowanie na płytach konstrukcyjnych i złączach, kładąc solidne fundamenty pod solidny montaż ram stalowych. W przypadku zastosowań w energetyce wiatrowej przetwarza wieże i kołnierze turbin wiatrowych z dużą precyzją — krytyczną dla zapewnienia, że komponenty te mogą wytrzymać trudne warunki pracy (np. silne wiatry, wahania temperatury). W budownictwie mostów obsługuje obróbkę belek i wsporników, gwarantując stabilne i trwałe połączenia, które mogą wytrzymać obciążenia dynamiczne podczas długotrwałej eksploatacji mostu. Jego wyjątkowa wydajność operacyjna zapewnia niezawodne wsparcie dla tych krytycznych obszarów, które stanowią podstawę rozwoju infrastruktury i postępu w zakresie czystej energii.
