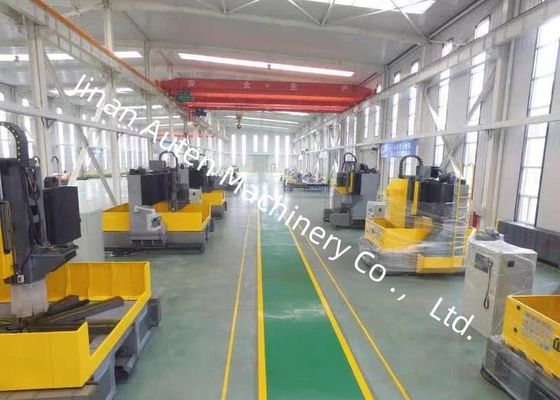

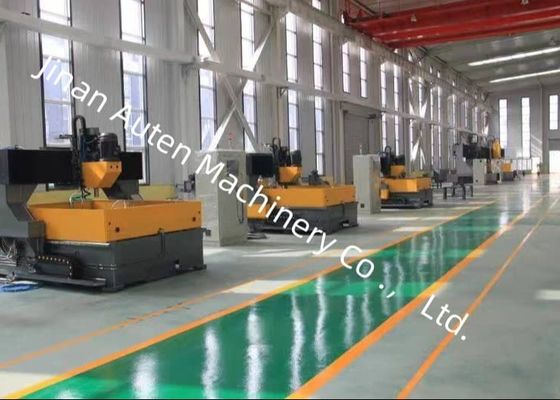

15KW Serwomotor wrzeciona zasilania CNC Gantry Kołnierz Wiertarka 40mm Średnica wiercenia

15KW Serwomotor wrzeciona, moc CNC, maszyna do wiercenia kołnierzowego, średnica wiercenia 40 mm

Zastosowanie:

Frezarka i wiertarka bramowa CNC jest przeznaczona głównie do wykonywania operacji wiercenia, fazowania, gwintowania i frezowania na elementach płytowych i konstrukcyjnych — takich jak kołnierze, tarcze, pierścienie i płyty — o grubościach mieszczących się w zakresie efektywnej obróbki. Ułatwia wiercenie otworów przelotowych i otworów ślepych zarówno w częściach z jednego materiału, jak i w materiałach kompozytowych. Cały proces obróbki jest sterowany cyfrowo, co zapewnia bardzo przyjazną dla użytkownika obsługę. Sprzęt ten jest kompetentny w realizacji zautomatyzowanej produkcji z dużą precyzją, dostosowując się do wielu odmian i wspierając masową produkcję.

Specyfikacje:

1. Głowica wiertarska:

Głowica napędowa do wiercenia wykorzystuje dedykowany serwomotor wrzeciona, który przenosi moc na specjalistyczne precyzyjne wrzeciono za pośrednictwem zębatego paska synchronicznego w celu zwiększenia momentu obrotowego. Wrzeciono jest wyposażone w japońskie łożysko skośne (cztery z przodu i dwa z tyłu, łącznie sześć rzędów), umożliwiające bezstopniową zmianę prędkości. Jest wyposażone w pneumatyczny system wymiany narzędzi, zapewniający szybką i wygodną wymianę narzędzi.

Ruch posuwu jest napędzany przez serwomotor w połączeniu ze śrubą kulową. Osie X i Y obsługują funkcjonalność połączeń i wykorzystują sterowanie w pętli półzamkniętej, umożliwiając operacje interpolacji liniowej i kołowej. Koniec wrzeciona posiada otwór stożkowy BT50, któremu towarzyszy szybkozłącze obrotowe i jest w stanie przetwarzać za pomocą szybkiego wiertła U przez wylot środkowy.

2. Urządzenie transmisyjne:

Przyjmuje precyzyjną konstrukcję obejmującą prowadnice i suwaki importowane z Tajwanu, zapewniając płynną pracę i skutecznie zwiększając nośność.

(1) Oś X i oś Z wykorzystują po dwie liniowe prowadnice toczne jako tory prowadzące i nośne odpowiednio dla ruchu bocznego i wzdłużnego, co może spełniać wymagania techniczne wiercenia z dużą prędkością. Przenoszenie osi X i osi Z wykorzystuje serwomotory AC do napędzania precyzyjnych śrub kulowych do obrotu, realizując w ten sposób ruch liniowy.

(2) Oś Y jest wyposażona w dwie wytrzymałe liniowe prowadnice toczne po każdej stronie, z których jedna ma konstrukcję boczną, wspólnie tworząc tor ślizgowy osi Y. Ta konfiguracja spełnia wymagania wysokiej sztywności i wytrzymałości ramy bramy, a także ucieleśnia zalety techniczne, takie jak niski współczynnik tarcia, duża prędkość ruchu, doskonała wydajność pochłaniania wibracji i wydłużona żywotność.

Przenoszenie osi X przyjmuje technologię synchronicznego napędu dwoma serwomotorami: po jednym serwomotorze jest zainstalowanym po każdej stronie, który synchronicznie napędza śruby kulowe do obrotu, tym samym przesuwając ramę bramy i umożliwiając operacje obróbki CNC.

Frezarka i wiertarka bramowa CNC to wysokowydajne urządzenie przemysłowe opracowane specjalnie do precyzyjnej obróbki elementów płytowych i konstrukcyjnych. Jej główne zastosowania obejmują szeroki zakres operacji, w tym wiercenie, fazowanie, gwintowanie i frezowanie, koncentrując się na przedmiotach obrabianych, takich jak kołnierze, tarcze, pierścienie i płyty, których grubość jest ściśle w określonym zakresie obróbki maszyny.

Szybka frezarka i wiertarka do płyt CNC odgrywa kluczową rolę w takich sektorach, jak warsztaty konstrukcji stalowych, wytwarzanie energii wiatrowej i budowa mostów.

W warsztatach konstrukcji stalowych ułatwia precyzyjne wiercenie i frezowanie płyt konstrukcyjnych i elementów łączących, zapewniając solidny montaż ram. W dziedzinie energii wiatrowej przetwarza wieże turbin i części kołnierzowe z dużą precyzją, umożliwiając im wytrzymanie trudnych warunków środowiskowych. W przypadku budowy mostów zajmuje się obróbką belek i wsporników, zapewniając stabilne i trwałe połączenia pod obciążeniami dynamicznymi. Jego wydajność operacyjna zapewnia silne wsparcie dla tych krytycznych obszarów infrastruktury i czystej energii.
