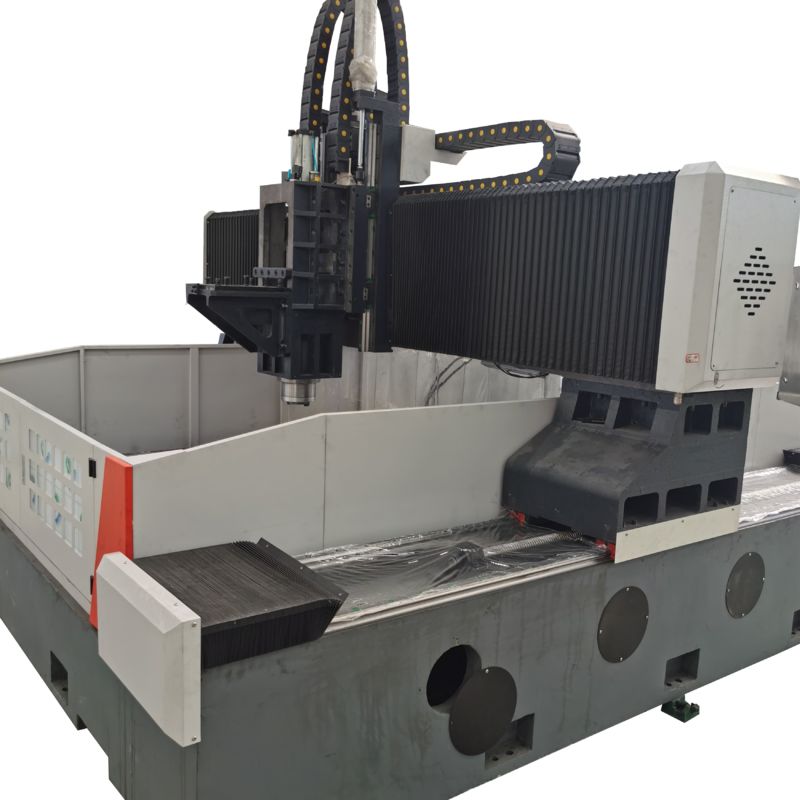

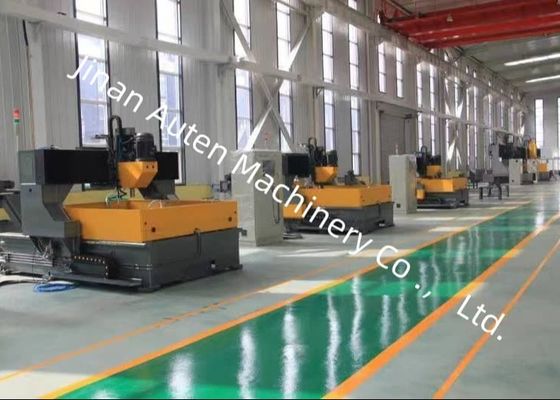

100 mm grubości CNC Płytka wiertnicza i frezowa maszyna M3-M24 średnica wyciągania

Wiertarka i frezarka CNC do płyt o grubości 100 mm, gwintowanie M3-M24

Zastosowanie:

Wiertarka i frezarka bramowa CNC jest przeznaczona głównie do wiercenia, fazowania, gwintowania i frezowania elementów płytowych/konstrukcyjnych, w tym kołnierzy, tarcz, pierścieni i płyt, o grubości obrabianych przedmiotów w zakresie efektywnej obróbki. Umożliwia wiercenie otworów przelotowych i otworów z gwintem w częściach jedno- i kompozytowych. Cała procedura obróbki jest sterowana cyfrowo, co zapewnia bardzo wygodną obsługę. Urządzenie to jest w stanie osiągnąć zautomatyzowaną produkcję z dużą precyzją, obsługując wiele odmian i ułatwiając masową produkcję.

Specyfikacje:

Struktura urządzenia:

Składa się głównie ze stołu roboczego, ruchomej bramy, ruchomego siodła ślizgowego, głowicy napędowej do wiercenia i frezowania, automatycznego urządzenia smarowania, urządzenia ochronnego, urządzenia chłodzenia obiegowego, systemu sterowania numerycznego, systemu elektrycznego i innych elementów. Podparte i prowadzone przez pary prowadnic tocznych i napędzane przez precyzyjne pary śrub pociągowych, obrabiarka charakteryzuje się wysoką dokładnością pozycjonowania i powtarzalną dokładnością pozycjonowania.

1. Łoże maszyny i stół roboczy:

Łoże maszyny przechodzi spawanie, a następnie wyżarzanie i precyzyjną obróbkę, co skutkuje wyjątkową sztywnością dynamiczną i statyczną z zerową deformacją. Dwie precyzyjne prowadnice liniowe są zamontowane po obu stronach podstawy łoża, zapewniając równomierny rozkład siły na prowadnicach ślizgowych i znacznie zwiększając sztywność obrabiarki, a także odporność na rozciąganie i ściskanie. Układ napędowy wykorzystuje silniki serwo AC w połączeniu z precyzyjnymi zespołami śrub kulowych do napędu dwustronnego, ułatwiając ruch bramy wzdłuż osi Y. Dodatkowo stół roboczy jest wyposażony w hydrauliczny system mocowania cylindra.

2. Ruchoma brama:

Ruchoma brama jest zbudowana z odlewów żeliwa szarego (HT250), z dwiema bardzo wytrzymałymi prowadnicami liniowymi tocznymi zamontowanymi na jej przedniej stronie. Zestaw precyzyjnych śrub kulowych, w połączeniu z silnikiem serwo, umożliwia przesuwanie płyty ślizgowej głowicy napędowej wzdłuż osi X, a głowica napędowa do wiercenia jest przymocowana do tej płyty ślizgowej. Ruch bramy jest realizowany za pomocą silnika serwo, który za pośrednictwem precyzyjnego sprzęgła napędza nakrętkę śruby kulowej do obrotu na śrubie kulowej.

3. Ruchome siodło:

Ruchome siodło jest precyzyjnym elementem konstrukcyjnym z żeliwa. Jest wyposażone w dwie bardzo wytrzymałe prowadnice szynowe CNC, zestaw precyzyjnych par śrub kulowych oraz precyzyjną przekładnię planetarną połączoną z silnikiem serwo. Ciężar głowicy napędowej jest zrównoważony, aby zmniejszyć obciążenie śruby i przedłużyć żywotność śruby. Napędza głowicę napędową do wiercenia wzdłuż osi Z, umożliwiając takie czynności, jak szybkie do przodu, praca do przodu, szybkie do tyłu i zatrzymanie głowicy napędowej, wraz z funkcjami automatycznego łamania wiórów, wycofywania wiórów i pauzy.

Wiertarka i frezarka bramowa CNC to wysokowydajne urządzenie przemysłowe zaprojektowane specjalnie do precyzyjnej obróbki elementów płytowych i konstrukcyjnych. Jej główne zastosowania obejmują szeroki zakres operacji, w tym wiercenie, fazowanie, gwintowanie i frezowanie, skierowane na przedmioty obrabiane, takie jak kołnierze, tarcze, pierścienie i płyty, których grubość jest ściśle w wyznaczonym zakresie efektywnej obróbki maszyny.

Szybka wiertarka i frezarka CNC do płyt ma kluczowe znaczenie w warsztatach konstrukcji stalowych, energetyce wiatrowej i sektorze mostowym.

W warsztatach stalowych umożliwia precyzyjne wiercenie/frezowanie płyt konstrukcyjnych i łączników, zapewniając solidny montaż ramy. W przypadku energetyki wiatrowej przetwarza wieże turbin i kołnierze z dokładnością, aby wytrzymać trudne warunki. W budownictwie mostowym obsługuje belki i wsporniki, gwarantując stabilne, trwałe połączenia pod obciążeniami dynamicznymi. Jej wydajność wspiera te krytyczne obszary infrastruktury i czystej energii.
