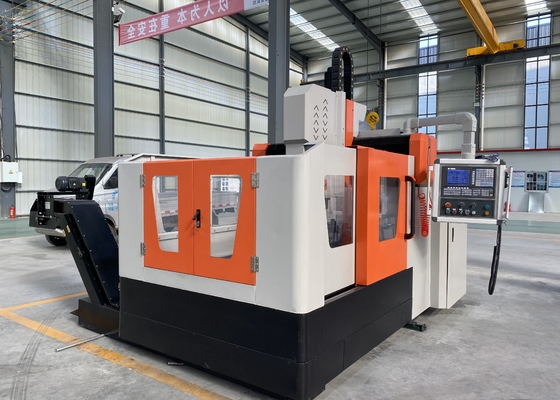

PHD2016 Model maszyny do wiercenia płytek CNC 40 mm Maksymalna średnica wiercenia 100 mm Maksymalna grubość

PHD2016 Model maszyny do wiercenia płytek CNC 40 mm Maksymalna średnica wiercenia 100 mm Maksymalna grubość

Zastosowanie:

Maszyna do wiercenia i frezowania na porcie CNC jest przede wszystkim przeznaczona do wiercenia, rozwijania, wyciągania i frezowania płyt i elementów konstrukcyjnych, w tym flans, dysków, pierścieni i płyt,o grubości części roboczej w zakresie skutecznej obróbki. umożliwia wiercenie otworów i ślepych otworów zarówno w częściach z pojedynczego materiału, jak i w materiałach złożonych.i obsługuje automatyczne, wysokiej precyzji w wielu odmianach i w dużych ilościach.

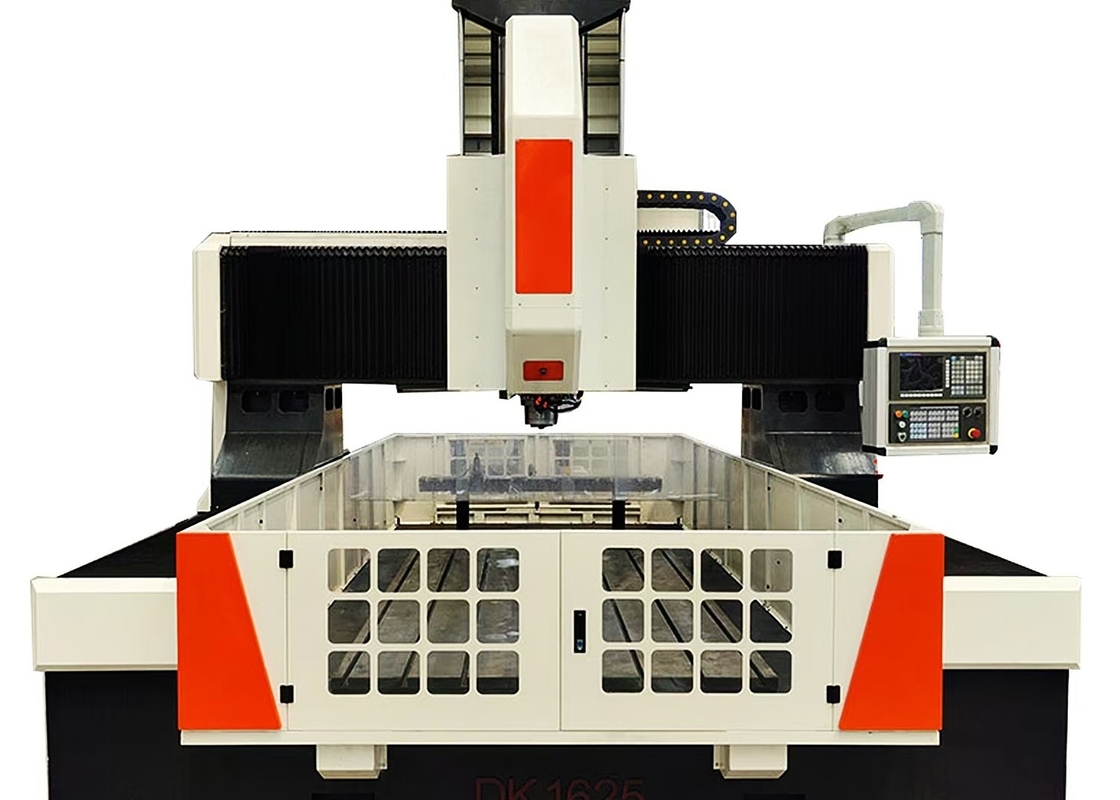

Struktura sprzętu:

Składa się głównie z stołu roboczego, przenośnego portalu, przenośnego siodła, głowicy wiertniczej i frezowniczej, automatycznego urządzenia smarowego, urządzenia ochronnego,urządzenie chłodzące w obiegu, system sterowania numerycznego, układ elektryczny i inne elementy, wspierane i kierowane przez pary kierowców walcowych i napędzane przez precyzyjne pary śrubokrętów,narzędzie maszynowe osiąga wysoką dokładność pozycjonowania i dokładność powtarzania pozycjonowania.

Łóżko maszynowe i stanowisko pracy:

Podstawę maszynową spawa się, a następnie grzeje się i precyzyjnie obróbi, co daje wyjątkową sztywność dynamiczną i statyczną z zerowym zniekształceniem.Dwa precyzyjne przewodniki liniowe są zamontowane po obu stronach podstawy łóżka, zapewniając równomierne rozkład siły na suwakach kierowniczych i znacząco zwiększając sztywność, wytrzymałość na rozciąganie i odporność na ciśnienie narzędzia.System napędowy wykorzystuje silniki serwo prądu przemiennego połączone z precyzyjnymi zestawami śrub kulkowych do napędu dwustronnego, umożliwiając portale poruszać się wzdłuż osi Y. Dodatkowo, stolik jest wyposażony w hydrauliczny system zaciskania cylindrów.

Głowa wiertnicza:

Głowa silnika wiertniczego wykorzystuje dedykowany serwo silnik węglowy, który przesyła moc do specjalistycznego węgla precyzyjnego za pośrednictwem zębistego paska synchronicznego w celu zwiększenia momentu obrotowego.Węgiel jest wyposażony w japońską konfigurację kątowego łożyska kontaktowego (cztery rzędy z przodu i dwa rzędy z tyłu)W spindlu zintegrowany jest pneumatyczny system wymiany narzędzi, zapewniający szybką i wygodną wymianę narzędzi.

Ruch podawania jest napędzany przez serwomotor w połączeniu ze śrubą kulkową.umożliwiające operacje interpolacji liniowej i okrągłej. Koniec wrotnika wyposażony jest w otwór w kształcie konium BT50, wyposażony w szybki łącznik obrotowy, i jest zdolny do obróbki z szybkim wiertnikiem U wyposażonym w środkowy wylot.

Specyfikacje:
