Automatyczna wiertarka CNC do płyt z siłą docisku 7,5 kN, szerokość rowka T 28 mm, moc chłodzenia 0,45 kW

Automatyczna wiertarka CNC do płyt z siłą mocowania 7,5 kN, szerokość rowka T 28 mm do konstrukcji stalowych

Zastosowanie:

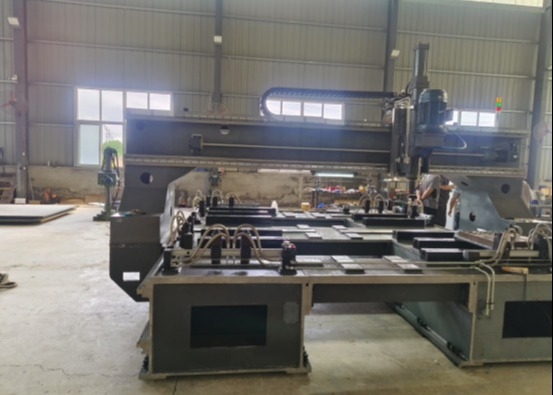

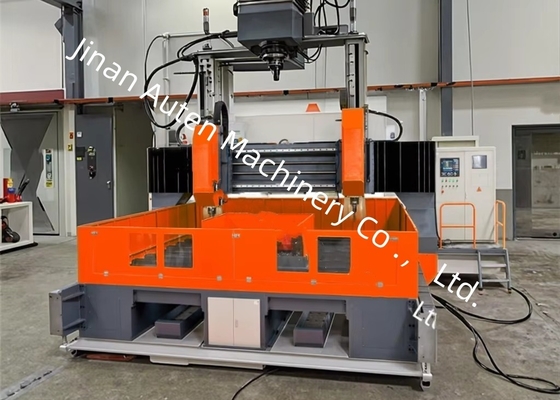

Mobilna wiertarka CNC typu portalowego PZ4040/2 została zaprojektowana do wiercenia otworów w płytach stalowych. Przetwarzane przedmioty obrabiane obejmują płyty łączące stosowane w budynkach konstrukcji stalowych, mostach i pylonach, a także duże kołnierze, płyty sitowe wymienników ciepła i podobne elementy.Zastosowanie tej wiertarki CNC umożliwia pełną automatyzację całego procesu wiercenia, charakteryzującą się wysoką precyzją i wydajnością. Jest dobrze przystosowana do procesów wiercenia obejmujących płyty połączeniowe, płyty podstawowe, płyty końcowe, szablony, kołnierze, elementy konstrukcyjne i inne komponenty w takich branżach jak konstrukcje stalowe, budowa mostów, wieże energetyczne i komunikacyjne oraz podpory kotłów w elektrowniach cieplnych.

Precyzja obrabianych elementów jest zgodna z normą krajową *Kodeks Akceptacji Jakości Konstrukcji Stalowych* (GB50205-2001).

Stacja hydrauliczna jest wyposażona w system chłodzenia powietrzem.

To oprogramowanie zostało opracowane przez naszą firmę i sterownik programowalny Mitsubishi (FX3GU-64MT) z oprogramowaniem do programowania komputera nadrzędnego. Oprogramowanie ma następujące główne cechy:

1. Platforma robocza oprogramowania dla systemu Windows lub Vista;

2. Interfejs oprogramowania jest przyjazny, operatywny, dobra interaktywność, obsługa myszy i klawiatury;
3. Jasne i skuteczne zarządzanie zasobami, otwieranie i zapisywanie programów obrabianych przedmiotów odbywa się w postaci wspólnego okna dialogowego, można otwierać lub zapisywać pliki w dowolnym katalogu, dostęp programu do niezależnych plików tekstowych, może być programowanie poza siedzibą, bezpośrednie kopiowanie do użytku lokalnego;
4. Posiada potężną funkcję programowania, zarówno programowanie ręczne, jak i automatyczne przy użyciu CAD, programowanie automatyczne jest kompatybilne z AutoCAD, CAXA98 i innym oprogramowaniem CAD ；
5. Funkcja wyświetlania grafiki może sprawdzić poprawność programowania ；
Łoże składa się z podstawy maszyny, stołu roboczego i ramy podporowej typu ramowego, podstawa maszyny jest spawana z blachy stalowej, konstrukcji stalowej spawanej, po obróbce starzeniowej. Na powierzchni stołu roboczego zainstalowana jest rama podporowa typu ramowego, rama podporowa typu ramowego nad połączeniem instalacji i wspornika aktywności, mocowana za pomocą śrub motylkowych, poluzowanie i dokręcanie śrub motylkowych w celu dostosowania odległości między wspornikiem aktywności w celu spełnienia przetwarzania wsparcia obrabianego przedmiotu. Obszar obróbki jest przestronny, podzielony na cztery strefy obróbki po lewej i prawej stronie, które mogą być używane do wiercenia, załadunku i rozładunku obrabianych przedmiotów, a jednocześnie mogą być programowane do wiercenia i przetwarzania dokumentów.

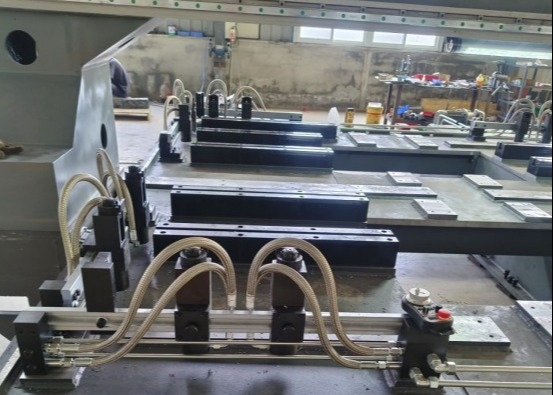

Stół jest otoczony dwunastoma szybkimi i ruchomymi automatycznymi zaciskami hydraulicznymi, które mogą zaciskać pojedyncze lub zachodzące na siebie płyty stalowe jednocześnie. Po lewej i prawej stronie podstawy maszyny, po każdej stronie podstawy maszyny rozmieszczone są dwie prowadnice liniowe toczne o dużej nośności, które służą do prowadzenia lewego i prawego wspornika ruchomego portalu. Dwa zestawy mechanizmu napędowego składającego się z silnika serwo AC, koła pasowego synchronicznego i śruby kulowej są rozmieszczone po obu stronach podstawy maszyny do ruchu lewego i prawego wspornika portalu, co zapewnia wysoką dokładność pozycjonowania i powtarzalną dokładność pozycjonowania.

Główne specyfikacje i parametry tej maszyny:

Nazwa parametru
