T szerokość szczeliny 28 mm Flanka maszyna do wiercenia płytek CNC 100 mm Maksymalna średnica

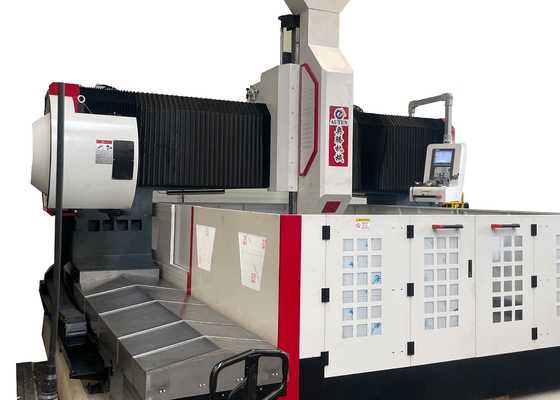

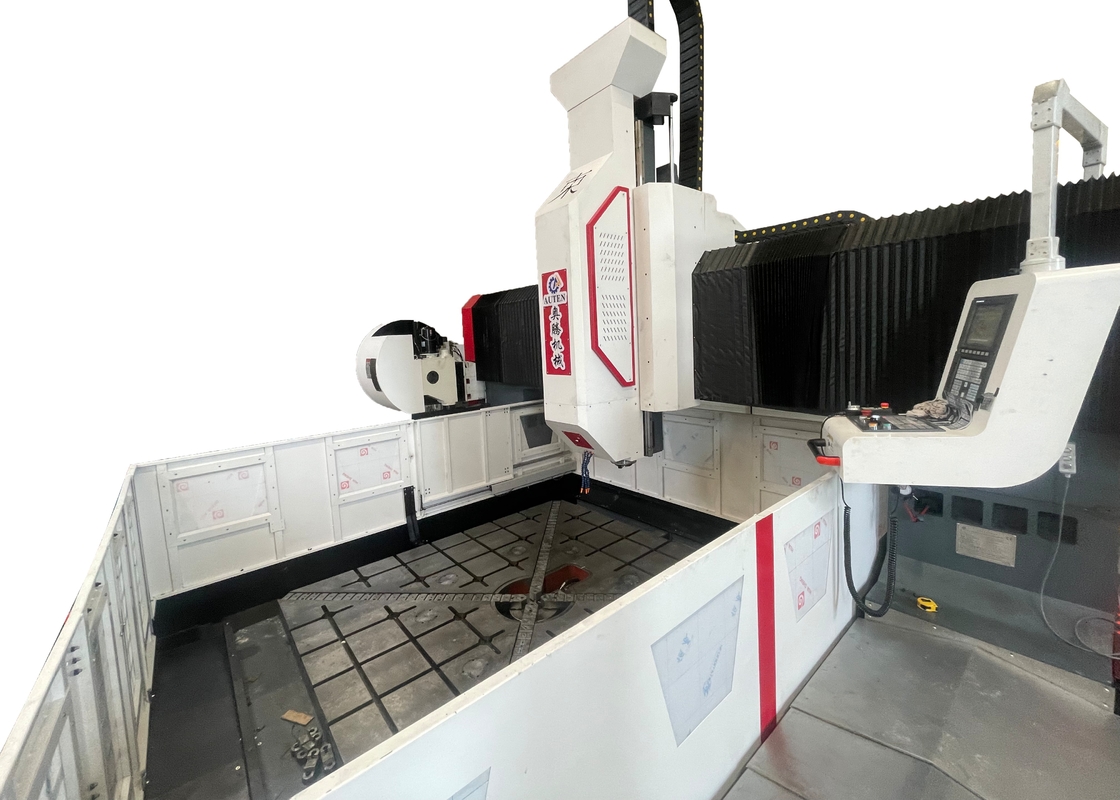

Model PHD2525 Płyta kołnierzowa Wiertarka CNC 100mm Maksymalna średnica wiercenia

Zastosowanie:

Stosowana do wiercenia, fazowania, gwintowania i frezowania płyt i elementów konstrukcyjnych.

Jest przeznaczona przede wszystkim do wysoko wydajnych operacji wiercenia dla detali takich jak kołnierze, tarcze, pierścienie i płyty o grubości w zakresie efektywnej obróbki. Wiercenie otworów przelotowych i otworów ślepych jest możliwe zarówno na częściach z jednego materiału, jak i na materiałach kompozytowych. Procesy obróbki obrabiarki są sterowane cyfrowo, charakteryzują się bardzo wygodną obsługą i są w stanie realizować zautomatyzowaną, precyzyjną produkcję o wielu odmianach i w dużych ilościach.

Głowica wiertarska:

Głowica wiertarska przyjmuje specjalny silnik wrzeciona serwo, który napędza specjalne precyzyjne wrzeciono przez zębaty pasek synchroniczny w celu spowolnienia i zwiększenia momentu obrotowego. Wymiana jest szybka i łatwa, a posuw jest napędzany przez silnik serwo i śrubę kulową. Osie X i Y mogą być połączone, a zastosowano sterowanie w pętli półzamkniętej w celu realizacji funkcji interpolacji liniowej i kołowej. Koniec wrzeciona to otwór stożkowy BT50, wyposażony w szybkozłącze obrotowe, które może być obrabiane z wysoką prędkością z wodą centralną wiertła U.

Urządzenie transmisyjne:

Przyjmując precyzyjną konstrukcję prowadnic i suwaków importowanych z Tajwanu, działa płynnie i skutecznie poprawia nośność.

a. Oś X i oś Z są odpowiednio w postaci dwóch tocznych prowadnic liniowych jako prowadnice i szyny nośne do ruchu bocznego i wzdłużnego. Może spełniać wymagania techniczne wiercenia z dużą prędkością. Przenoszenie osi X i Z przyjmuje silnik serwo AC do napędzania precyzyjnej śruby kulowej w celu obrotu w celu realizacji ruchu liniowego.

b. Po obu stronach osi Y znajdują się dwie wytrzymałe toczne prowadnice liniowe, a na każdej prowadnicy zamontowane są dwa kwadratowe suwaki szynowe, tworząc tor ślizgowy osi Y. Może spełniać wysokie wymagania dotyczące sztywności i wytrzymałości ramy bramowej, a także może spełniać zalety techniczne małego współczynnika tarcia, dużej prędkości ruchu, dobrej wydajności pochłaniania wibracji i długiej żywotności. Przenoszenie osi X przyjmuje technologię synchronicznego napędu dwusilnikowego serwo, to znaczy jeden silnik serwo po każdej stronie napędza śrubę kulową do obrotu synchronicznie, co napędza ramę bramową do ruchu i realizuje obróbkę CNC.

Automatyczne urządzenie smarujące i urządzenie ochronne:

Ta obrabiarka jest wyposażona w oryginalne tajwańskie objętościowe automatyczne urządzenie smarujące o obniżonym ciśnieniu, które może automatycznie smarować ruchome pary, takie jak prowadnice, śruby pociągowe, listwy zębate itp., bez martwych punktów, aby zapewnić żywotność obrabiarki. Oś X i oś Y obrabiarki są wyposażone w osłony przeciwpyłowe, a wokół stołu roboczego zamontowana jest płyta rozpryskowa wodoodporna.

Centralny system wylotu wody:

Maszyna jest standardowo wyposażona w centralny system wylotu wody. Wewnętrzny system wylotu wody może zapobiegać owijaniu się kołka żelaznego wokół narzędzia podczas obróbki, zmniejszyć zużycie narzędzia, przedłużyć żywotność narzędzia i poprawić wykończenie powierzchni przedmiotu obrabianego. Chroń powierzchnię przedmiotu obrabianego, chroń szybkozłącze obrotowe, zapobiegaj blokowaniu złącza obrotowego przez zanieczyszczenia, popraw ogólną jakość przedmiotu obrabianego i popraw wydajność pracy.

Specyfikacje:
