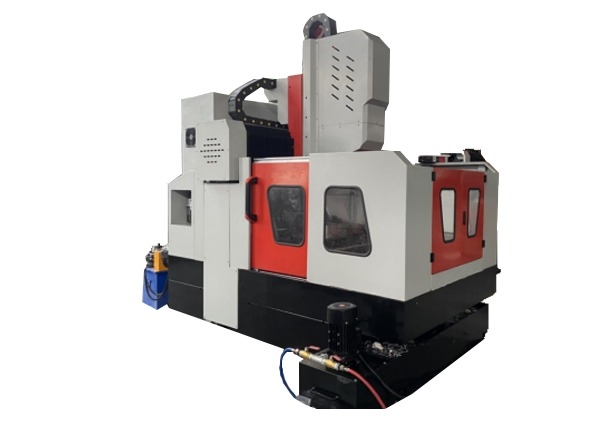

Wiertarka CNC do płyt z bramą o maksymalnej średnicy 35 mm i grubości 40 mm

Frezarka i wiertarka CNC do płyt model BHD6060

Zastosowanie:

Frezarka i wiertarka bramowa CNC jest przeznaczona głównie do wiercenia, fazowania, gwintowania i frezowania płyt i elementów konstrukcyjnych - obejmujących kołnierze, tarcze, pierścienie i płyty - o grubościach obrabianych przedmiotów w zakresie jej efektywnego przetwarzania. Ułatwia wiercenie zarówno otworów przelotowych, jak i otworów nieprzelotowych w częściach z jednego materiału i materiałach kompozytowych. Proces obróbki jest sterowany cyfrowo, co zapewnia bardzo wygodną obsługę i umożliwia zautomatyzowaną, precyzyjną produkcję w wielu odmianach i w dużych ilościach.

Ruchome siodło ślizgowe:

Siodło ślizgowe to precyzyjna konstrukcja żeliwna. Siodło ślizgowe jest wyposażone w dwa łożyskowane stoły ślizgowe CNC o bardzo dużym obciążeniu, zestaw precyzyjnych par śrub kulowych i precyzyjną przekładnię planetarną połączoną z serwomotorem, aby napędzać głowicę wiertarską. Głowica porusza się w kierunku osi Z, co pozwala na szybkie przesuwanie do przodu, pracę do przodu, szybkie cofanie, zatrzymywanie i inne działania głowicy napędowej. Posiada funkcje automatycznego łamania wiórów, usuwania wiórów i pauzy.

Głowica wiertarska:

Głowica wiertarska przyjmuje dedykowany serwomotor wrzeciona, a zsynchronizowany pas zębaty z przekładnią redukuje prędkość w celu zwiększenia momentu obrotowego, aby napędzać precyzyjne wrzeciono. Wrzeciono przyjmuje pierwsze trzy tylne dwa pięciorzędowe japońskie łożyska skośne, aby uzyskać bezstopniową zmianę prędkości. Wrzeciono jest wyposażone w pneumatyczny system wymiany narzędzi, który umożliwia szybką i wygodną wymianę narzędzi, posuw jest napędzany przez serwomotor i śrubę kulową. Osie X i Y mogą być połączone, wykorzystując sterowanie w pętli półzamkniętej, co pozwala na realizację funkcji interpolacji liniowej i kołowej. Koniec wrzeciona to otwór stożkowy BT40, wyposażony we włoskie złącze obrotowe Rotofors i może używać wysokiej prędkości centrum wiercenia U do odprowadzania wody.

Automatyczne urządzenie smarowania i urządzenie ochronne:

To obrabiarka jest wyposażona w oryginalne objętościowe automatyczne urządzenie smarowania częściowego ciśnienia firmy Taiwan, które może automatycznie smarować różne pary ruchowe, takie jak prowadnice, śruby pociągowe, listwy zębate itp., bez martwych punktów i zapewnia żywotność obrabiarki. Oś X i oś Y obrabiarki są wyposażone w osłony pyłoszczelne, a wokół stołu roboczego zamontowane są przegrody przeciwbryzgowe.

Specyfikacje:
