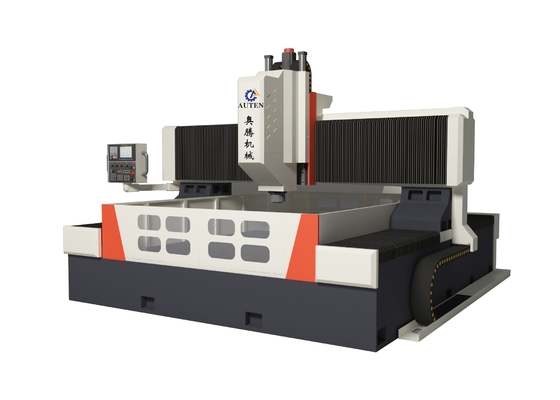

3000*3000 Rozmiar obrabionego kawałka Maszyna do wiercenia płytek CNC Model PHD3030 30 KW Moc silnika serwospindla
Głowa mocy wiertniczej:
Głowa mocy wiertniczej przyjmuje dedykowany serwo silnik węglowy, a przekładniany pas synchroniczny spowalnia, aby zwiększyć moment obrotowy do napędzania precyzyjnego węgla.Węzeł przyjmuje pierwsze trzy tylne dwa pięciostronne japońskie łożyska kątowe kontaktowe, aby osiągnąć bezstopniową zmianę prędkości. Węzeł jest wyposażony w pneumatyczny system wymiany narzędzi umożliwiający wymianę narzędzi Szybkie i wygodne, podawanie jest napędzane przez serwomotor i śrubę kulkową. osi X i Y mogą być połączone,przy użyciu sterowania pętli półzamkniętej, który może realizować funkcje interpolacji liniowej i okrągłej.i może użyć wysokiej prędkości centrum wiertniczego U do zrzucania wody.
Automatyczne urządzenie smarowe i urządzenie ochronne:
Wyposażony w oryginalne tajwańskie urządzenie automatycznego smarowania objętościowego o częściowym ciśnieniu, może automatycznie smarować różne pary ruchowe, takie jak szyny przewodnicze, śruby, regały itp.,bez martwych kątówOś X i oś Y narzędzia maszynowego są wyposażone w zabezpieczające pokrywy przeciwpyłowe,i osłony przeciwlotnicze są zainstalowane wokół stołu roboczego.
System sterowania CNC GSK:
Silnik jest napędzany przez serwo silnik o wysokiej precyzji absolutnej wartości serii, RS232 interfejs i kolorowy wyświetlacz, chiński interfejs operacyjny,wejście USB na miejscu/zewnętrzne.
1. Z funkcją łamania chipów, czas łamania chipów i cykl łamania chipów można ustawić na interfejsie człowiek-maszyna.
2. Dzięki funkcji podnoszenia narzędzia wysokość podnoszenia narzędzia można ustawić na interfejsie człowiek-maszyna.A potem odłamki., a następnie szybko do przodu do powierzchni wiercenia i automatycznie przełączyć.
3- sceny centralnego sterowania operacyjnym i urządzenia przenośne przyjmują systemy numerycznego sterowania w celu ułatwienia programowania, przechowywania, wyświetlania i komunikacji.Interfejs operacyjny ma funkcje dialogu człowiek-maszynaKompensacja błędów i automatyczny alarm.
4Sprzęt ma funkcję przeglądu i ponownej inspekcji pozycji otworu przed przetwarzaniem, a obsługa jest bardzo wygodna.
System filtracji wody w środku:
Wyposażone w centralny system filtrowania wody, który może skutecznie filtrować zanieczyszczenia w płynie chłodzącym do cięcia.Wewnętrzny system rozpylania wodą może zapobiec zwinięciu żelaznych szpilów na narzędziu podczas obróbki, zmniejszyć zużycie narzędzia, wydłużyć żywotność narzędzia, poprawić wykończenie powierzchni obrabiarkę i końcówkę narzędziaochrona szybkiego złącza obrotowego, zapobiegają zablokowaniu łącza obrotowego zanieczyszczeniami, a także poprawiają ogólną jakość obrabiarkę i poprawiają wydajność pracy.
Sspecyfikacje:
| Rozmiar obróbki |
LxW |
3000x3000 mm |
| Wysokość bramki |
800 mm |
| Głowa mocy wiertniczej |
/Qty. |
1 |
| Węgiel spindlowy |
BT1pożyczalnia |
| Maksymalna średnica wiercenia |
Φ80 mm |
| Maksymalna grubość |
≤ 180 mm |
| Średnica wcisku |
M3-M28 mm |
| Prędkość spindala |
30~3000 obrotów/min |
| Siła silnika serwospindla |
30 kW |
| Odległość od dolnego końca węgla do stołu roboczego |
200-800 mm |
|
Ruch boczny głowicy napędowej
(oś X)
|
Maksymalny bieg horyzontalny |
3000 mm |
| Prędkość ruchu bocznego |
0~9 obrotów/min |
| Siła serwomotora do ruchu bocznego |
1x2,4 kW |
| Wzdłużne ruchy bramki (osio Y) |
Maksymalny bieg podawania |
3000 mm |
| Prędkość ruchu paszy |
0~9 m/min |
| Moc serwomotora zasilającego |
2x2,4 kW |
| Wyrównanie pomiarów |
Maks. uderzenie |
600 mm |
| Prędkość ruchu |
0~8 m/min |
| Siła serwomotora |
1x2,4 kW |
| Dokładność pozycjonowania w trzech ośach |
X/Y/Z/A/B/C |
0-0,02 mm/1000 mm |
| Dokładność pozycjonowania w trójosiowym powtarzaniu |
X/Y/Z/A/B/C |
0-0,01 mm/1000 mm |
| Ogólna wielkość |
LxWxH |
4800x4500x3200 mm |
