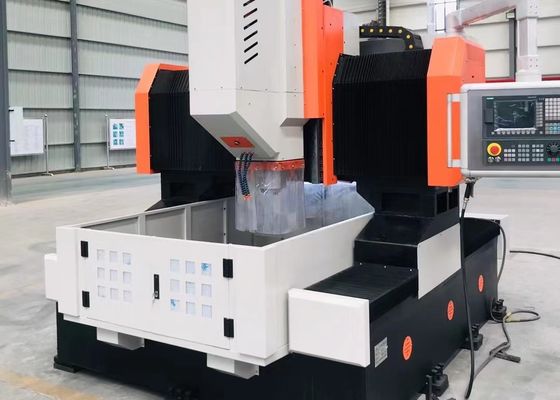

Dedykowany silnik wrzeciona serwo, szybkozłącze obrotowe i wylot wiertła, frezarka CNC do precyzyjnej obróbki

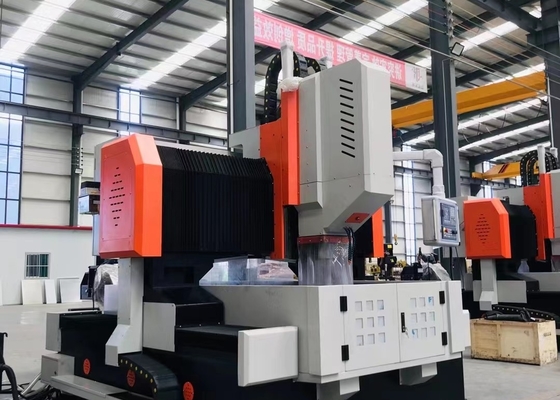

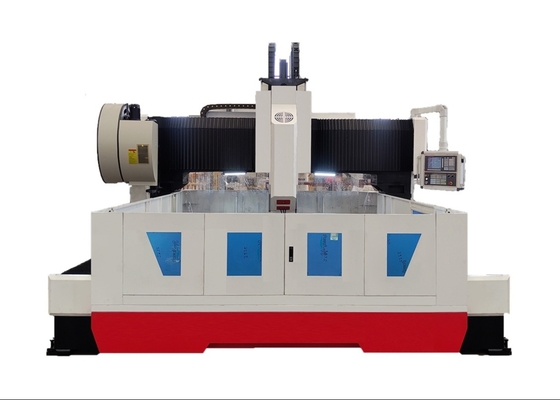

Wysokowydajne centrum obróbcze CNC do wiercenia i frezowania płyt model PHD2020

Mobilne siodło:

Mobilne siodło to precyzyjny element konstrukcyjny z żeliwa. Jest wyposażone w dwie prowadnice liniowe CNC o bardzo wysokiej nośności, zestaw precyzyjnych zespołów śrub kulowych oraz precyzyjną przekładnię planetarną połączoną z serwomotorem. Ta konfiguracja równoważy ciężar głowicy napędowej, zmniejszając obciążenie śruby i wydłużając jej żywotność. Głowica wiertarska jest napędzana do ruchu wzdłuż osi Z, umożliwiając takie działania, jak szybkie posuwy, posuwy robocze, szybkie wycofywanie i zatrzymywanie. Posiada również funkcje, w tym automatyczne łamanie wiórów, wycofywanie wiórów i pauzę.

Głowica wiertarska:

Głowica wiertarska wykorzystuje dedykowany serwo-wrzeciono, które napędza dedykowane precyzyjne wrzeciono za pomocą zębatego paska synchronicznego w celu zwiększenia momentu obrotowego. Wrzeciono wykorzystuje łożysko kątowe japońskie typu cztery z przodu i dwa z tyłu, sześciorzędowe, aby uzyskać bezstopniową zmianę prędkości. Wrzeciono jest wyposażone w pneumatyczny system wymiany narzędzi, aby wymiana narzędzi była szybka i wygodna. Posuw jest napędzany przez serwomotor i śrubę kulową. Osie X i Y mogą być połączone, a kontrola w pętli półzamkniętej jest stosowana do realizacji funkcji interpolacji liniowej i kołowej. Koniec wrzeciona to otwór stożkowy BT50, wyposażony w szybkozłącze obrotowe i może być obrabiany za pomocą szybkowiertła z centralnym wylotem.

Urządzenie transmisyjne:

Wykorzystuje precyzyjną konstrukcję prowadnic i suwaków importowanych z Tajwanu, która działa płynnie i skutecznie poprawia nośność.

1. Oś X i oś Z odpowiednio wykorzystują dwie toczne prowadnice liniowe jako prowadnice i tory nośne do ruchu bocznego i wzdłużnego. Może spełniać wymagania techniczne wiercenia z dużą prędkością. Przenoszenie osi X i Z wykorzystuje serwomotory AC do napędzania precyzyjnej śruby kulowej w celu obrotu i realizacji ruchu liniowego.

2. Po obu stronach osi Y znajdują się dwie wytrzymałe toczne prowadnice liniowe, z których jedna ma konstrukcję boczną, które razem tworzą tor ślizgowy osi Y. Może spełniać wymagania dotyczące wysokiej sztywności ramy bramowej, a także może spełniać zalety techniczne niskiego współczynnika tarcia, dużej prędkości ruchu, dobrej wydajności pochłaniania wibracji i długiej żywotności. Przenoszenie osi X wykorzystuje technologię synchronicznego napędu dwoma serwomotorami, to znaczy jeden serwomotor po każdej stronie, synchronicznie napędza śrubę kulową do obrotu, napędza ramę bramową do ruchu i realizuje obróbkę CNC.

Automatyczne urządzenie smarowania i urządzenie ochronne:

To obrabiarka jest wyposażona w tajwańskie objętościowe automatyczne urządzenie smarowania ciśnieniowego, które może automatycznie smarować prowadnice, śruby pociągowe, listwy zębate i inne ruchome pary bez żadnych martwych punktów, zapewniając żywotność obrabiarki. Oś X i oś Y obrabiarki są wyposażone w pyłoszczelne osłony ochronne, a wokół stołu roboczego zamontowane są osłony przeciwbryzgowe.

Interferometr laserowy:

Każde urządzenie jest kalibrowane za pomocą amerykańskiego interferometru laserowego API w celu dokładnej kontroli i kompensacji błędu skoku, luzu, dokładności pozycjonowania, powtarzalnej dokładności pozycjonowania itp., aby zapewnić dynamiczną i statyczną stabilność oraz dokładność obróbki maszyny. Aby zapewnić dokładność obróbki 3D i okrągłość maszyny.
