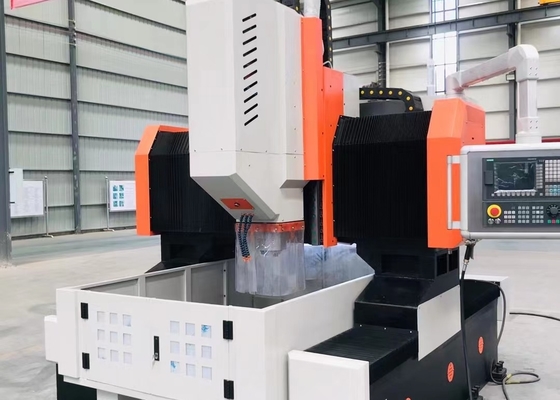

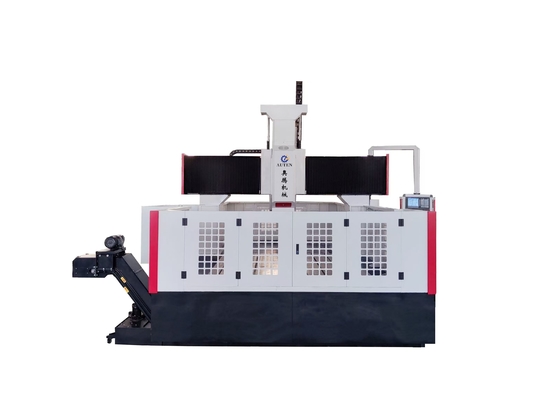

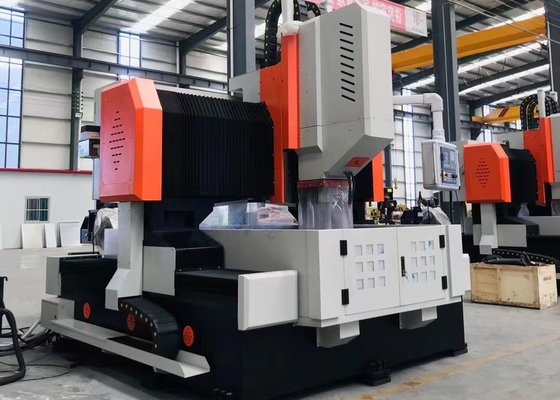

Wymiary obrabianych elementów 2000 x 2000 mm, stabilna i trwała wiertarka CNC do płyt, średnica 50 mm, do precyzyjnej obróbki płyt / elementów konstrukcyjnych

Zastosowanie:

Frezarka i wiertarka bramowa CNC jest przeznaczona głównie do wykonywania operacji wiercenia, fazowania, gwintowania i frezowania na elementach płytowych/konstrukcyjnych - w tym kołnierzach, tarczach, pierścieniach i płytach - w zakresie jej efektywnego przetwarzania, niezależnie od ich grubości. Jest zdolna do wiercenia zarówno otworów przelotowych, jak i otworów nieprzelotowych w częściach z jednego materiału i materiałów kompozytowych. Proces obróbki jest sterowany cyfrowo, co zapewnia bardzo przyjazną dla użytkownika obsługę i obsługuje zautomatyzowaną produkcję z dużą precyzją, adaptacją do wielu odmian produktów i skalowalnością dla masowej produkcji.

Struktura sprzętu:

Sprzęt składa się głównie ze stołu roboczego, ruchomej bramy, ruchomego siodła ślizgowego, głowicy wiertniczo-frezarskiej, automatycznego systemu smarowania, mechanizmu ochronnego, urządzenia chłodzenia obiegowego, systemu sterowania numerycznego i systemu elektrycznego. Wspierana i prowadzona przez pary prowadnic tocznych oraz napędzana przez precyzyjne pary śrub pociągowych, obrabiarka charakteryzuje się wysoką dokładnością pozycjonowania i powtarzalnością pozycjonowania.

Łoże maszyny i stół warsztatowy:

Łoże maszyny przechodzi spawanie, a następnie wyżarzanie i precyzyjną obróbkę, zapewniając wyjątkową sztywność dynamiczną i statyczną ze stałą stabilnością wymiarową. Dwie precyzyjne prowadnice liniowe są zamontowane po obu stronach podstawy łoża, umożliwiając równomierne rozłożenie siły na suwakach prowadnic i znacznie zwiększając sztywność, wytrzymałość na rozciąganie i odporność na ściskanie maszyny. System napędowy wykorzystuje silniki serwo AC w połączeniu z precyzyjnymi zespołami śrub kulowych do napędu dwustronnego, ułatwiając ruch bramy wzdłuż osi Y. Dodatkowo, stół warsztatowy jest zintegrowany z hydraulicznym systemem mocowania do bezpiecznego mocowania przedmiotu obrabianego.

Ruchoma brama:

Ruchoma brama jest zbudowana z odlewów żeliwa szarego (HT250), z dwiema bardzo wytrzymałymi prowadnicami liniowymi tocznymi zamontowanymi na jej przedniej powierzchni. Zestaw precyzyjnych śrub kulowych, w połączeniu z silnikiem serwo, umożliwia przesuw płyty ślizgowej głowicy napędowej wzdłuż osi X, a głowica wiertnicza jest przymocowana do tej płyty ślizgowej. Ruch bramy jest ułatwiony przez silnik serwo, który napędza obrót nakrętki śruby kulowej na śrubie kulowej za pośrednictwem precyzyjnego sprzęgła, aby uzyskać płynny i precyzyjny ruch.

Specyfikacje:
