Wiertarko-frezarka CNC do płyt 1600*1600mm, precyzyjne śruby kulowe, silniki serwo

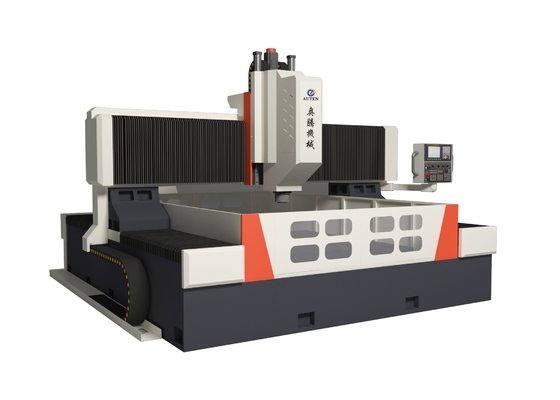

Wiertarko-frezarka CNC do płyt model PHD1616


Struktura maszyny:
Korpus maszyny jest odlewany, składa się głównie ze stołu roboczego, ruchomej bramy, ruchomej sanek, głowicy wiertniczo-frezarskiej, automatycznego urządzenia smarowania, urządzenia ochronnego, urządzenia chłodzenia obiegowego, systemu sterowania cyfrowego, systemu elektrycznego itp. Prowadnice toczne zapewniają podparcie i prowadzenie, napęd precyzyjnymi parami śrub pociągowych, obrabiarka ma wysoką dokładność pozycjonowania i powtarzalną dokładność pozycjonowania.
1. Stół roboczy
Stół roboczy wykonany jest z żeliwa szarego (HT250), wykończony wtórnym hartowaniem i obróbką starzeniową wibracyjną, o dobrej sztywności i braku deformacji. Powierzchnia robocza przyjmuje konstrukcję odlewniczą.

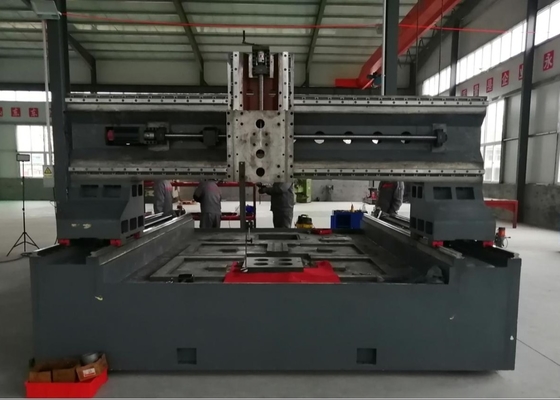

2. Ruchoma brama:
Ruchoma brama wykonana jest z żeliwa szarego (HT250). Przednia strona bramy wyposażona jest w dwie pary prowadnic liniowych tocznych o bardzo dużej nośności, zestaw precyzyjnych śrub kulowych i serwomotor, dzięki czemu głowica napędowa jest wykorzystywana jako oś Y. Podczas ruchu w tym samym kierunku, głowica wiertnicza jest instalowana na płycie ślizgowej głowicy napędowej. Ruch bramy realizowany jest przez obrót śruby kulowej napędzanej przez serwomotor za pośrednictwem precyzyjnego sprzęgła.



3.​Ruchome sanki:
Sanki to precyzyjna konstrukcja żeliwna. Sanki wyposażone są w dwie bardzo obciążone prowadnice CNC, zestaw precyzyjnych śrub kulowych i precyzyjną przekładnię planetarną połączoną z serwomotorem, aby napędzać głowicę wiertniczą. Głowica porusza się w kierunku osi Z, co pozwala na szybkie przesuwanie do przodu, pracę do przodu, szybkie cofanie, zatrzymywanie i inne działania głowicy napędowej. Posiada funkcje automatycznego łamania wiórów, usuwania wiórów i pauzy.



4. Głowica wiertnicza:


Specyfikacja:
