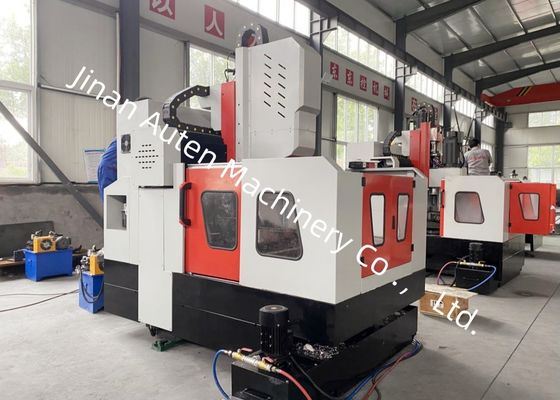

Maszyna do wiercenia i frezowania płytek CNC o wymiarach 600 x 600 mm z cyfrowym systemem sterowania i systemem elektrycznym

Zastosowanie:

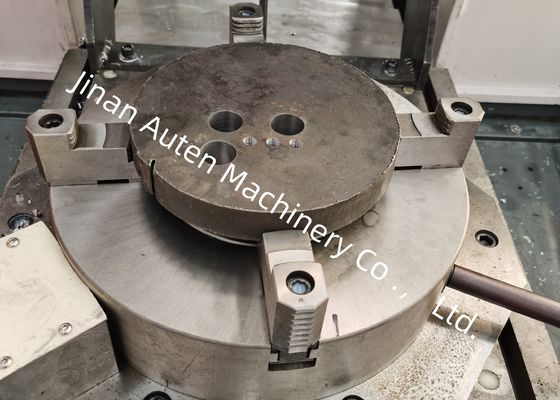

Frezarka i wiertarka bramowa CNC jest używana głównie do wiercenia, fazowania, gwintowania i frezowania części płytowych/konstrukcyjnych o grubości kołnierzy, tarcz, pierścieni, płyt i innych przedmiotów obrabianych w zakresie efektywnym. Możliwe jest wiercenie otworów przelotowych i otworów nieprzelotowych na częściach z pojedynczego materiału i materiałów kompozytowych. Proces obróbki jest sterowany cyfrowo, a obsługa jest bardzo wygodna. Może realizować automatyzację, wysoką precyzję, wiele odmian i masową produkcję.

Struktura sprzętu:
Urządzenie jest odlewane integralnie, składa się głównie ze stołu roboczego, stałej belki bramowej, ruchomego siodła ślizgowego, głowicy napędowej do wiercenia i frezowania, automatycznego urządzenia smarowania, urządzenia ochronnego, urządzenia chłodzenia obiegowego, cyfrowego systemu sterowania, systemu elektrycznego itp. Prowadnice toczne i prowadzenie, precyzyjna para śrub pociągowych, obrabiarka ma wysoką dokładność pozycjonowania i powtarzalną dokładność pozycjonowania.

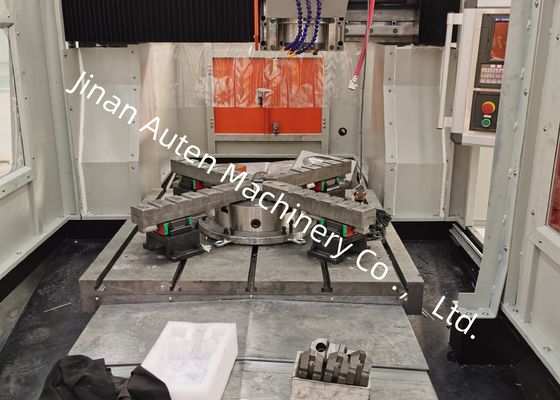

Stół roboczy z rowkami teowymi:
Stół roboczy wykonany jest z żeliwa szarego (HT250), które jest wykańczane przez wtórne hartowanie i obróbkę starzeniową wibracyjną, o dobrej sztywności i braku deformacji.

Brama typu stała belka:

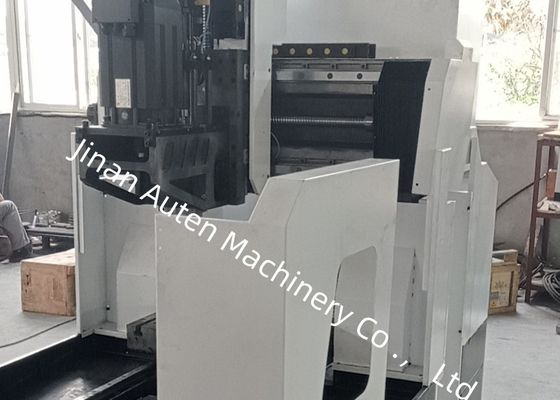

Brama wykonana jest z żeliwa szarego (HT250). Przednia strona bramy wyposażona jest w dwie pary prowadnic liniowych tocznych o bardzo dużej nośności, zestaw precyzyjnych śrub kulowych i serwomotor, aby przesunąć płytę ślizgową głowicy napędowej w kierunku osi Y, głowica napędowa do wiercenia jest zainstalowana na płycie ślizgowej głowicy napędowej. Ruch bramy realizowany jest przez obrót śruby kulowej napędzanej przez serwomotor za pośrednictwem precyzyjnego sprzęgła.

Specyfikacje:
