Przemysł zastosowania:
To urządzenie jest specjalnie zaprojektowane do operacji wykrawania, znakowania i wiercenia na płytach stalowych w przemyśle wież stalowych. Dodatkowo, jest na tyle wszechstronne, że może wykonywać zadania wykrawania, wiercenia i znakowania na płytach metalowych w różnych innych sektorach przemysłu.
Cechy produktu:

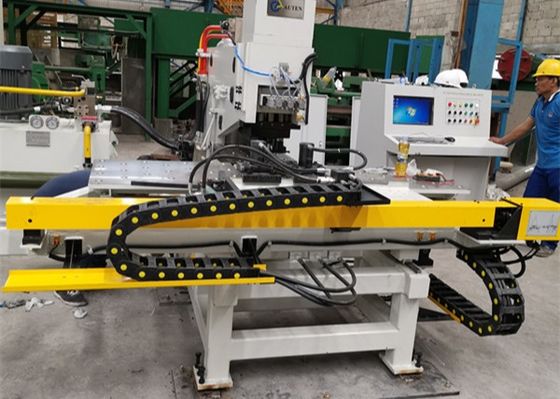

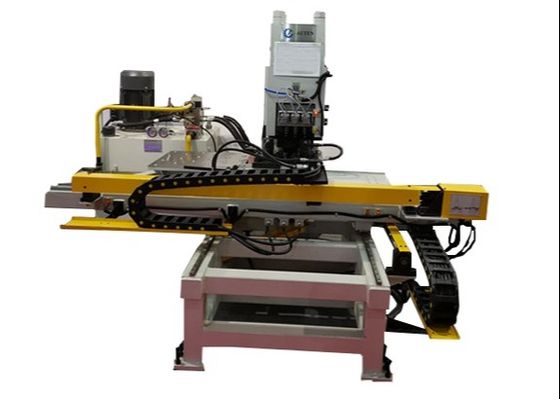

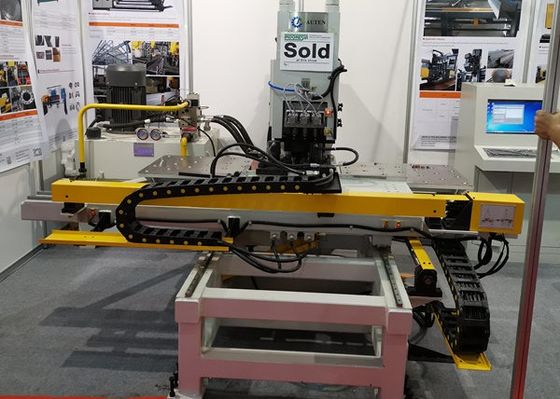

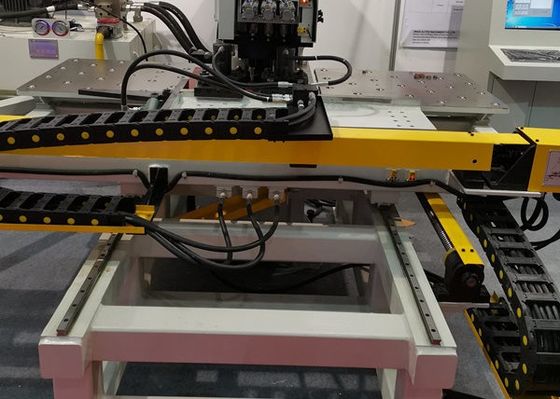

1. Solidna konstrukcja i zaawansowana obsługa. Rama maszyny jest zbudowana poprzez spawanie płyt w kształcie litery C, co zapewnia doskonałą sztywność i przestronną powierzchnię roboczą. Wyposażona w trzy stacje matrycowe, w tym jedną dedykowaną do znakowania, maszyna umożliwia automatyczne przełączanie stacji matrycowych. System mocowania jest wysoce adaptowalny do różnych obrabianych przedmiotów, wykorzystując zero-baffle jako punkt odniesienia i podpierając obrabiane przedmioty na stole roboczym z łożyskami kulkowymi. Ruchy w osiach X i Y są precyzyjnie kontrolowane przez silniki serwo i napędy śrubowe kulowe, podczas gdy pozycje wykrawania są zarządzane przez system PLC, umożliwiając w pełni zautomatyzowane procesy obróbki. Po wprowadzeniu programu obróbki przez operatora, może on być ponownie użyty do kolejnych operacji.
2. Wysoka wydajność obróbki CNC
Wykorzystując zaawansowaną technologię CNC i mechanizmy podawania napędzane silnikiem serwo, maszyna zapewnia wyjątkową wydajność przetwarzania i zapewnia stabilną precyzję obrabianego przedmiotu podczas operacji.
3. Modułowa konstrukcja komponentów
Kluczowe elementy funkcjonalne są zaprojektowane z modułową strukturą montażową, ułatwiając konserwację i minimalizując przestoje w przypadku napraw.
4. Wielofunkcyjna obróbka
Zdolność do wykonywania operacji wykrawania, znakowania i wiercenia na jednej płycie, usprawniając przepływy pracy w produkcji i zwiększając wydajność.
5. Zoptymalizowana jednostka wiercąca
Jednostka wiercąca zawiera funkcje takie jak szybkie opuszczanie, powolne podawanie podczas obróbki i szybkie wycofywanie, optymalizując wydajność operacyjną i skracając całkowity czas przetwarzania.
6. Przyjazne dla użytkownika programowanie
Proces programowania jest intuicyjny i elastyczny. Użytkownicy mogą bezpośrednio wprowadzać średnice otworów, pozycje i ilości obrabianych przedmiotów do komputera. Dodatkowo, maszyna obsługuje programy generowane przez oprogramowanie do trasowania i umożliwia bezpośrednią konwersję danych CAD/CAM, zapewniając bezproblemową integrację z istniejącymi systemami projektowania i produkcji.
Specyfikacje:
| Model |
BNC100 |
BNCZ100 |
| Maksymalny rozmiar obrabianego przedmiotu L×W(mm) |
1500×800 |
| Maks. średnica wykrawania (mm) |
Φ26 |
| Maks. średnica wiercenia (mm) |
/ |
Φ50 |
| Grubość płyty (mm) |
Wykrawanie |
5～25 (Q235) |
| Wiercenie |
40 |
| Siła wykrawania (kN) |
1000 |
| Siła znakowania (kN) |
800 |
| Min. odległość między otworem a krawędzią płyty (mm) |
Wykrawanie |
25 |
| Wiercenie |
Zależy od średnicy otworu |
| Rozmiar znaku (mm) |
14×10×19 |
| Liczba znaków |
12 |
| Stacje matrycowe |
3 |
4 |
| Prędkość podawania wiercenia (mm/min) |
/ |
25~280 |
| Skok wrzeciona wiercącego (mm) |
/ |
180 |
| Prędkość obrotowa wrzeciona wiercącego (obr/min) |
/ |
120~560 |
| Precyzja |
Zgodnie z GB2694 |
| Tryb programowania |
Wprowadzanie za pomocą klawiatury, interfejs RS232 i interfejs USB |
| Wymiary gabarytowe L×W×H (mm) |
3200×3000×1900 |
3200×3000×2600 |
