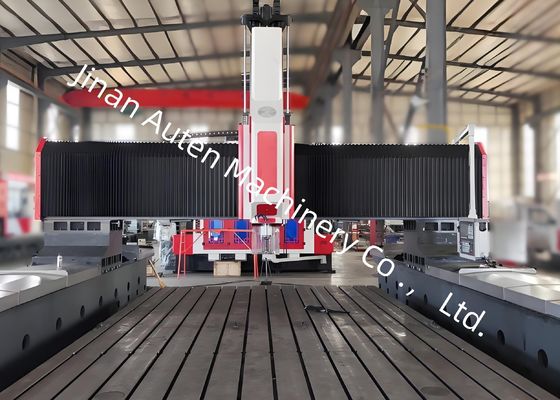

Maszyna do wiercenia płytek CNC o wysokości 100 mm Siła silnika serwospindla 22kw

Maszyna do wiercenia płytek CNC o wysokości 100 mm Siła silnika serwospindla 22kw

Zastosowanie urządzenia:

Ta seria maszyn do wiercenia i frezowania na szybie CNC jest głównie stosowana do wiercenia, rozwijania, wyciągania, frezowania i wiercenia części płyt / komponentów strukturalnych.Efektywnie wierci otwory w obrabialniach, takich jak kołnierzeMoże wiercić przez otwory i ślepe otwory zarówno na częściach z jednego materiału, jak i materiałach złożonych.Przetwarzanie narzędzia maszynowego jest sterowane cyfrowoWykorzystuje się go do automatyzacji, wysokiej precyzji, wielowymiarowej i wielkoskalowej produkcji.

Struktura sprzętu:

Urządzenia te składają się głównie z stołu do pracy, przenośnego portalu, przenośnego siodła, głowicy wiertniczej i frezowniczej, urządzenia automatycznego smarowania i urządzenia ochronnego,urządzenie chłodzące w obieguSystemy kierownicze zapewniają wsparcie i kierownictwo, podczas gdy precyzyjne napędy śruby zapewniają wysoką dokładność pozycjonowania i powtarzalność.

1Łóżko i stół roboczy:

Łóżko i stół roboczy wykonane są z żelaza szarego (HT250) jako odlewy integralne, poddawane są wtórnemu wygrzewaniu i obróbce starzenia,i są precyzyjnie obrobione, aby zapewnić doskonałą sztywność dynamiczną i statyczną bez deformacjiPowierzchnia stołu roboczego wyposażona jest w precyzyjnie obrobione szczeliny T, rozmieszczone w racjonalnym układzie do zaciskania części roboczych.zapewnienie równomiernego rozkładu siły na przesuwach kierownicySystem napędowy wykorzystuje serwomotory AC i precyzyjne pary śrubokrętów kulkowych do napędu dwustronnego,umożliwiające portale poruszanie się wzdłuż osi YNa podłożu łóżka rozmieszczone są regulowane śruby, umożliwiające wygodną regulację poziomu poziomego łóżka i stołu roboczego.

2/ Mobilna brama:

Przenośny bramkarz wykonany jest z żelaza szarego (HT250) i posiada dwa ultrawysoko obciążone, rolujące się przewodniki liniowe zainstalowane z przodu bramkarza.Zestaw precyzyjnych par śrub kulkowych i serwo silnik umożliwiają przesuwanie głowicy napędowej w kierunku osi XGłowice silnikowe wiertarki są zainstalowane na szybie głowicy silnikowej.

3- Przenośny siodło:

Siodło ruchome jest precyzyjnym elementem konstrukcyjnym z żeliwa odlewanego.i wysokoprecyzyjny reduktor planetarny podłączony do serwomotoraJest również wyposażony w cylinder z równoważeniem azotu, który równoważy wagę głowicy napędowej, zmniejszając obciążenie śruby kulkowej i wydłużając jej żywotność.To napędze głowicy mocy wiertniczej do poruszania się w kierunku osi Z, umożliwiające takie funkcje jak szybkie podawanie, działanie, szybkie cofanie i zatrzymanie.

Tabela parametrów technicznych:
