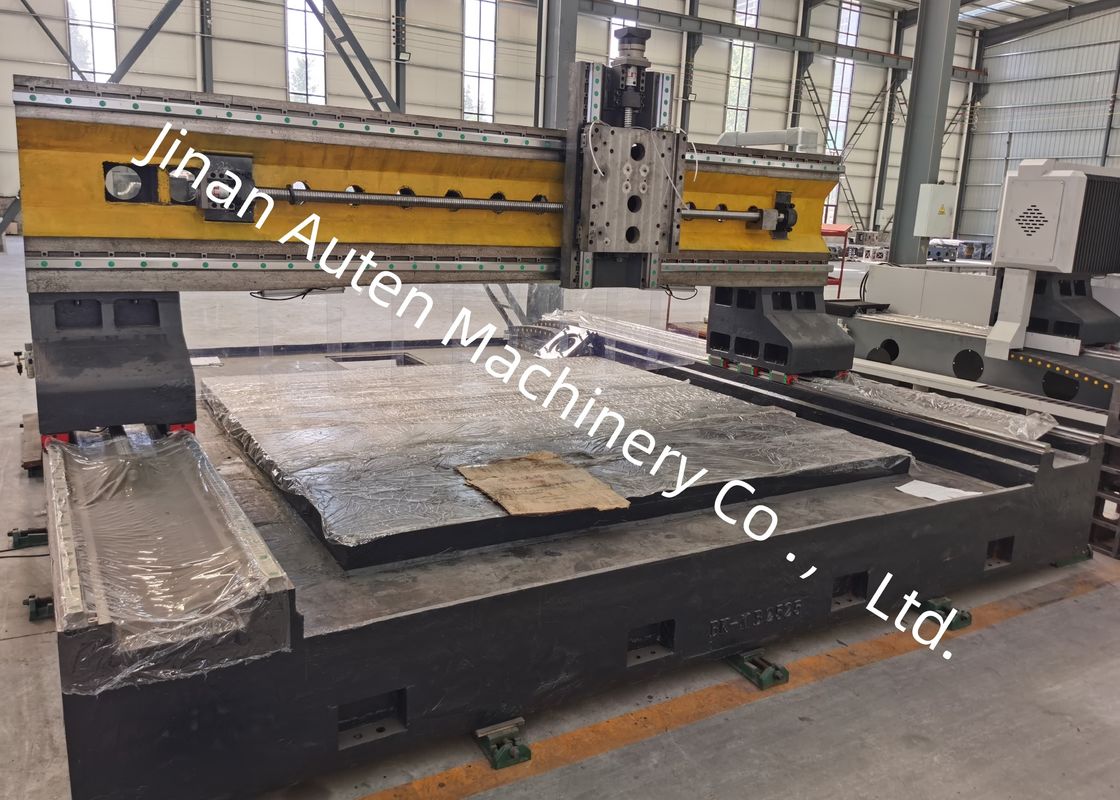

Wiertarko-frezarka CNC do płyt 3000x3000mm, średnica wiercenia 80mm

Frezarka i wiertarka CNC do płyt 3000x3000mm, średnica wiercenia 80mm

Zastosowanie:

Nadaje się do wiercenia, fazowania, gwintowania i frezowania elementów płytowych/konstrukcyjnych.

Jest przeznaczona głównie do wydajnego wiercenia detali takich jak kołnierze, tarcze, pierścienie i płyty o grubości w zakresie efektywnym. Możliwe jest wiercenie otworów przelotowych i nieprzelotowych zarówno w elementach jednorodnych, jak i kompozytowych. Proces obróbki obrabiarki jest sterowany cyfrowo, co zapewnia bardzo wygodną obsługę. Umożliwia automatyzację, wysoką precyzję, produkcję wieloasortymentową i masową.

Specyfikacja:

Struktura maszyny:

Korpus maszyny wykonany jest z odlewu, składającego się głównie ze stołu roboczego, ruchomej bramy, ruchomego siodła ślizgowego, głowicy wiercąco-frezującej, automatycznego urządzenia smarowania, urządzenia ochronnego, urządzenia chłodzenia obiegowego, cyfrowego systemu sterowania i systemu elektrycznego, między innymi. Zastosowano pary prowadnic tocznych do podparcia i prowadzenia oraz precyzyjne pary śrub pociągowych do przenoszenia napędu, co zapewnia wysoką dokładność pozycjonowania i powtarzalną dokładność pozycjonowania obrabiarki.

1. Stół roboczy:

Stół roboczy wykonany jest z żeliwa szarego (HT250), poddanego obróbce wykańczającej po wtórnym hartowaniu i obróbce energetycznej, aby zapewnić dobrą jakość wewnętrzną i stabilność wymiarową. Powierzchnia robocza ma strukturę odlewniczą.

2. Ruchoma brama:

Ruchoma brama wykonana jest z szarego żeliwa (HT250). Przednia strona bramy wyposażona jest w dwie pary prowadnic liniowych tocznych o bardzo dużej nośności, zestaw precyzyjnych śrub kulowych i serwomotor, które łącznie umożliwiają działanie głowicy napędowej jako osi Y. Podczas ruchu w tym samym kierunku, głowica wiercąca jest zamontowana na płycie ślizgowej głowicy napędowej. Ruch bramy jest realizowany poprzez obrót śruby kulowej, która jest napędzana przez serwomotor za pośrednictwem precyzyjnego sprzęgła.

Jest przeznaczona głównie do wydajnego wiercenia detali takich jak kołnierze, tarcze, pierścienie i płyty o grubości w zakresie efektywnym. Możliwe jest wiercenie otworów przelotowych i nieprzelotowych zarówno w elementach jednorodnych, jak i kompozytowych. Proces obróbki obrabiarki jest sterowany cyfrowo, co zapewnia bardzo wygodną obsługę i umożliwia automatyzację, wysoką precyzję, produkcję wieloasortymentową i masową.

Próbki te obejmują różne typowe specyfikacje i scenariusze przetwarzania, umożliwiając użytkownikom bezpośrednie sprawdzenie jakości przetwarzania, dokładności wymiarowej i wykończenia powierzchni, zapewniając w ten sposób namacalną referencję do oceny wydajności obrabiarki i przydatności do konkretnych potrzeb produkcyjnych.
