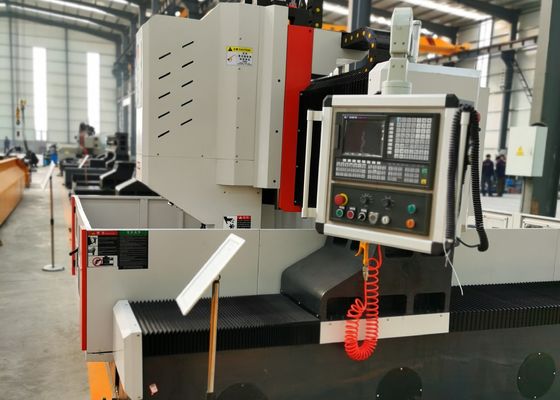

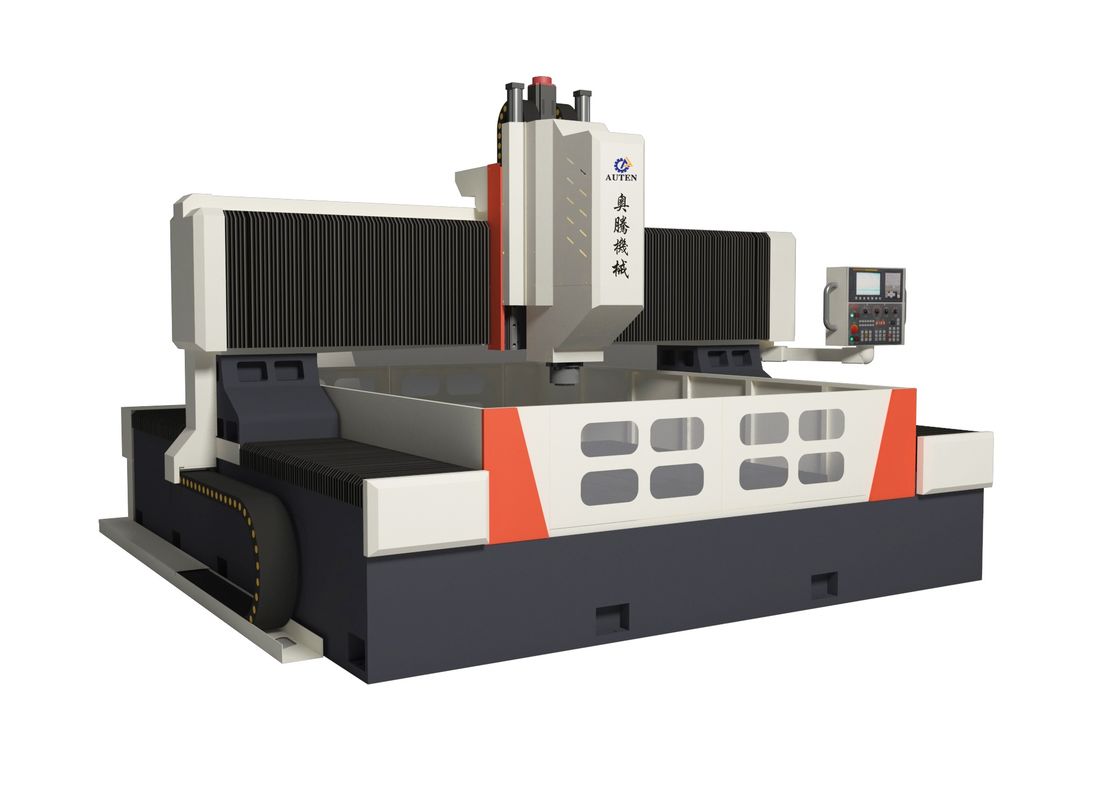

Wrzeciono wiertarko-gwintownicy CNC do płyt o maksymalnej grubości 180 mm, stożek BT50-150

180 mm Maksymalna grubość maszyny CNC do wiercenia płyt i wyciągania szpilki BT50-150

Zastosowanie:

Wykorzystuje się go głównie do wiercenia wysokiej wydajności części roboczych, w tym brzytów, dysków, pierścieni i płyt o grubości w zakresie skutecznym.Przez otwory i ślepe otwory można wiercić zarówno na części z pojedynczego materiału, jak i materiałów złożonych. Proces obróbki narzędzia maszynowego jest sterowany cyfrowo, zapewniając wysoce wygodną obsługę.i produkcji masowej.

1Głowa silnika wiertniczego:

Głowa mocy wiertniczej jest wyposażona w dedykowany serwo silnik wrotkowy, który wykorzystuje zębisty pas synchroniczny do redukcji prędkości i zwiększenia momentu obrotowego do napędzania wyspecjalizowanego węzła precyzyjnego.Węzeł zawiera konfigurację sześciu rzędów japońskich łożysk kątowych (czterech z przodu i dwóch z tyłu), aby osiągnąć bezstopniową zmianę prędkości.Jest wyposażony w pneumatyczny system wymiany narzędzi, zapewniając precyzyjną, szybką i wygodną wymianę narzędzia.umożliwiające funkcje interpolacji liniowej i łukowejKoniec wrotnika posiada zagęszczone otworze BT50 i jest wyposażony w szybki łącznik obrotowy, umożliwiający obróbkę z szybkim centrum wiertniczym U.

2. Urządzenie do transmisji:

Wysokiej precyzji konstrukcja szyn przewodniczych i suwaków przywożonych z Tajwanu zapewnia płynne działanie i skutecznie zwiększa zdolność do przewozu ciężkiego ładunku.

a. Oś X i oś Z wykorzystują każda dwa walczące się kierownice liniowe jako kierownice i szynki nośne do ruchu poziomego i pionowego.Ta konfiguracja spełnia wymagania techniczne szybkich wierceńW przypadku przesyłu, osi X i Z wykorzystują silniki serwo prądu przenośnego, aby napędzać precyzyjne śruby kulkowe do obrotu, osiągając w ten sposób ruch liniowy.

b. Oś Y jest wyposażona z dwóch ciężkich przewodników liniowych na obydwie strony, z których jeden posiada konstrukcję montowaną na bok, tworząc razem ścieżkę przesuwaną oś Y.Ta konfiguracja spełnia wysokie wymagania dotyczące sztywności i wytrzymałości ramy bramkowej, oferując jednocześnie korzyści techniczne, takie jak niski współczynnik tarcia, duża prędkość ruchu, doskonałe właściwości wchłaniania drgań i długą żywotność.Przesyłka osi Y przyjmuje technologię podwójnego silnika serwomocyny z jednym silnikiem serwomocyny po każdej stronie, synchronicznie napędzając śruby kulkowe do obrotu, co umożliwia przesuwanie ramy bramki i przetwarzanie CNC.

3Automatyczne urządzenie smarowe i urządzenie ochronne:

To narzędzie maszynowe jest wyposażone w oryginalne objętościowe urządzenie automatycznego smarowania pod ciśnieniem częściowym z Tajwanu,o pojemności nieprzekraczającej 10 W,Oś X i oś Y narzędzia są wyposażone w osy ochronne przeciwpyłowe,i wodoodporne osłonki są zainstalowane wokół stołu roboczego.

4. Automatyczny przenośnik szczypów i urządzenie chłodzące:

Na tylnej stronie stanowiska pracy zainstalowany jest automatyczny przenośnik cząstek, na końcu którego zainstalowany jest filtr.i jego wyjście jest podłączone do centralnego systemu filtracji wody za pośrednictwem wężaPłyn chłodzący przepływa do przenośnika chipowego, po czym pompa podnosząca przenośnik chipowy pompuje płyn chłodzący do centralnego systemu filtracji wyjścia.Filtrowany płyn chłodzący jest następnie krążenie przez wysokiego ciśnienia pompy chłodzącej do celów chłodzenia cięcia.

Jest on również wyposażony w wózek transportowy złomu, który ułatwia wygodny transport złomu żelaza.podczas szybkiego wiertnictwa, narzędzie jest chłodzone przez wewnętrzne rozładowanie wody, podczas gdy chłodzenie zewnętrzne jest wykorzystywane do lekkich operacji frezowania.

Sspecyfikacje:
