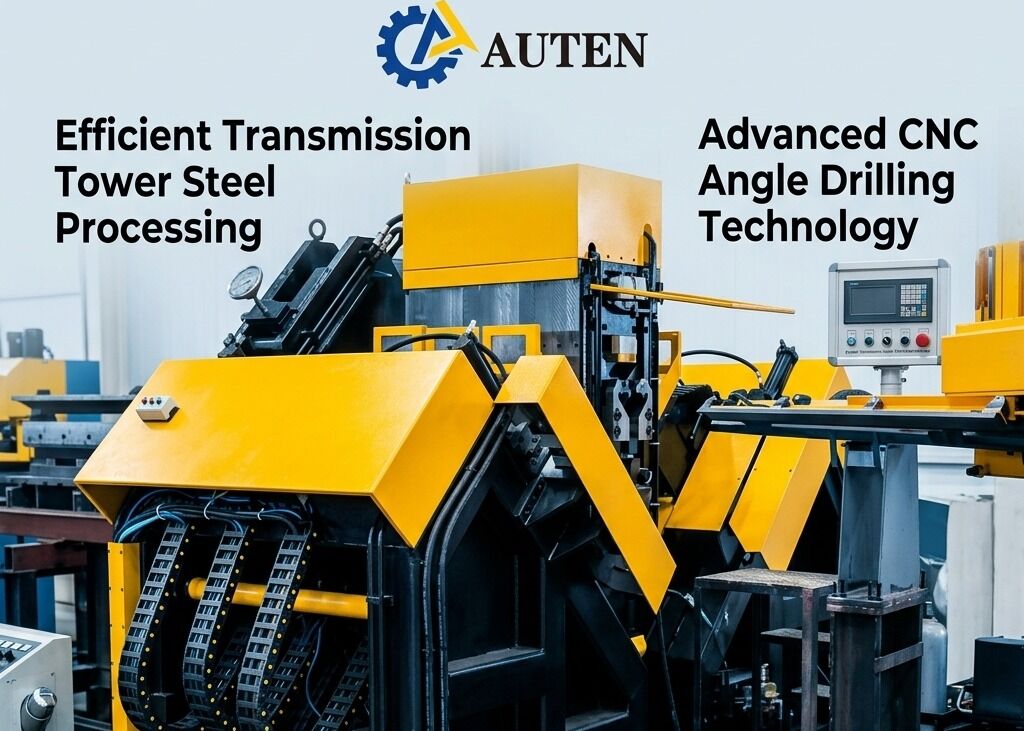

Przemysłowa maszyna CNC do wiercenia kątowego i znakowania do produkcji wieży energetycznej
Stosowanie produktu:
Ta niestandardowo zaprojektowana linia produkcyjna CNC do drukowania stali kątowej jest specjalnie zaprojektowana do procedur wiercenia i stemplowania dużych,stali kątowej o wysokiej wytrzymałości, materiał kluczowy stosowany wyłącznie w produkcji wież linii przesyłowychLinia produkcyjna umożliwia wysoką precyzję obróbki wszystkich wymaganych otworów na stali kątowej, oferując lepszą jakość otworów, precyzyjną dokładność pozycji, wyjątkową wydajność produkcji,i zaawansowane automatyczne osiągi.
Główne parametry:
| Model |
JNC2532 |
ADM2532 |
ADM3635 |
| Wielkość kąta (mm) |
100 × 100 × 10 ~ 250 × 250 × 32 |
100×100×10~360×360×35 |
| Maksymalna długość plamy (m) |
14 |
| Węgiel wiertniczy |
/ |
BT1pozycja |
| Maksymalna średnica wiercenia (mm) |
F40 |
| Ilość wiertarki po każdej stronie (pc) |
3 (w sumie 6 po obu stronach) |
| Maksymalna prędkość obrotowa wrotnika (r/min) |
120-560,Przetwornik bezstopniowa regulacja |
6000 |
| Maksymalna prędkość cięcia wiertarki (m/min) |
/ |
200 |
| Osi CNC |
3 |
9 |
| Zakres śladu tylnego (mm) |
50-220 (bez stopni) |
50-330 (bez stopni) |
| Maksymalna prędkość podawania pod kątem (m/min) |
40 |
| Siła oznaczania (kN) |
1000/1200 |
| Qty. grupy znaków |
4 |
| Ilość charakteru w każdej grupie |
18 |
| Strona znaków ((mm) |
14×10×19 |
| System chłodzenia wiertarki |
Chłodzenie zewnętrzne |
Atomizacja powietrza, suche chłodzenie wewnętrzne |
| Tryb programowania |
Oprogramowanie do loftingu lub programowanie instrukcji |
| Wymiary ogólne (m) |
32x7x2.5 |
34x8x3 |
34 x 8,9 x 3 |
Charakterystyka produktu:
Linia produkcyjna CNC do wiercenia stalowego o kącie posiada wysoce zautomatyzowaną strukturę produkcyjną,z włączeniem automatycznego systemu załadunku materiału składającego się z przekrojowego przenośnika zasilającego i rotacyjnego mechanizmu załadunku, automatyczny system rozładunku i inteligentna jednostka podawania materiału.operacje oznakowania mogą być wykonane w jednym ciągłym cyklu obróbki bez ręcznej interwencji podczas obróbkiTa zaawansowana automatyzacja znacznie zmniejsza wymagania w zakresie pracy, poprawia wydajność produkcji oraz zwiększa spójność procesów i niezawodność operacyjną.
Jednostka oznakowania linii produkcyjnej do drukowania i oznakowania stali kątowej CNC przyjmuje konstrukcję konstrukcyjną zamkniętą o wysokiej sztywności,zapewnienie doskonałej stabilności mechanicznej i długoterminowej dokładności działaniaSystem oznakowania składa się z stałej podstawy oporowej zamontowanej na ramie maszyny, ruchomego stanowiska roboczego i hydraulicznie uruchamianego zespołu głowicy znakowania.Zgodnie z poleceniami generowanymi przez system sterowania CNCW celu dostosowania profilów stalowych kątowych o różnych specyfikacjach,maszyna jest dodatkowo wyposażona w mechanizm regulacji ręcznej, umożliwiające elastyczne ustawienie pionowe ruchomego zespołu oznakowania i precyzyjne regulacje położenia głowicy oznakowania zgodnie ze specyficznymi wymaganiami produkcji.

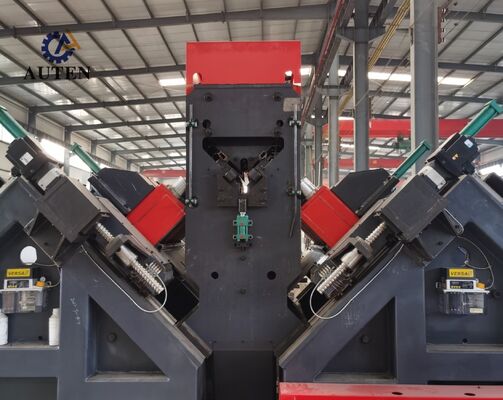

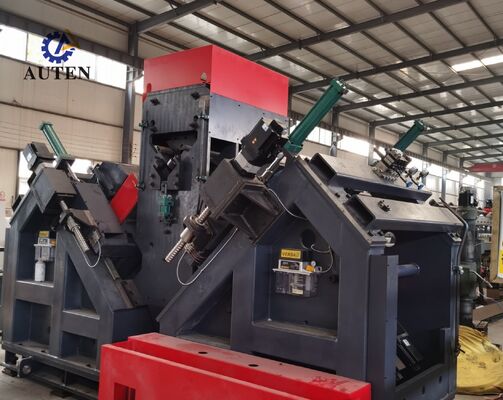

System wiertniczy urządzeń przetwarzających wieżę przesyłową CNC zapewnia wyjątkową dokładność pozycjonowania otworów i spójność obróbki.Mechanizm podawania jest napędzany przez silnik serwo o wysokiej wydajności i wykorzystuje strukturę przesyłową z rack-and-pinion dla stabilnego ruchu materiału. wyposażony w system wykrywania pozycji stojaka i precyzyjny koder informacji zwrotnej o pozycji,system zasilający tworzy kompletną architekturę sterowania zamkniętym pętlem w celu zapewnienia dokładnego pozycjonowania obróbkiTymczasem głowice wiertnicze poruszające się wzdłuż dwóch kierunków brzytów stali kątowej są napędzane przez serwomotory za pomocą precyzyjnych mechanizmów przesyłu śruby kulkowej,gwarancja doskonałej dokładności pozycjonowania otworów i doskonałej jakości obróbki elementów stalowych kątowych.
Przemysłowy system sterowania komputerowego wyposażony jest w przyjazny dla użytkownika interfejs w języku chińskim, umożliwiający wygodną obsługę personelu produkcyjnego.System obsługuje graficzne wyświetlanie układów obróbki i informacji o współrzędnych otworu, uproszczające weryfikację obróbki i monitorowanie procesów.znacząca poprawa wydajności zarządzania programem obróbki, przechowywania i odzyskiwania przy jednoczesnym zwiększeniu ogólnej organizacji produkcji.
Próbki demonstracyjne obejmują szeroki zakres standardowych specyfikacji stali kątowej i typowe wzory otworów powszechnie stosowane w produkcji wieży linii przesyłowej.Te reprezentatywne obrabiarki umożliwiają klientom, inżynierów i inspektorów jakości w celu wizualnej oceny wydajności obróbki sprzętu, w tym dokładności wiercenia, jakości oznakowania i spójności obróbki.Zapewniają one praktyczne i wiarygodne odniesienie do weryfikacji, czy urządzenie może spełniać rzeczywiste wymagania produkcyjne produkcji wieży przesyłowej.
W projektach przesyłu energii ultrawysokiego napięcia (UHV) wieże przesyłowe muszą wytrzymać trudne warunki środowiskowe, złożone sytuacje obciążenia i długotrwałe obciążenia strukturalne.Ten system obróbki stali kątowej CNC odgrywa kluczową rolę w produkcji składników stalowych kątowych, które tworzą podstawową ramę nośną wież przesyłowychSprzęt wykonuje precyzyjne operacje wiercenia i oznakowania stali kątowej stosowanej do ciał wieży, skrzyżowania ramion i innych kluczowych elementów konstrukcyjnych, zapewniając dokładne ustawienie otworu,niezawodna wydajność połączeniaDzięki zwiększonej integralności konstrukcyjnej, bezpieczeństwu eksploatacyjnemu i długoterminowej niezawodności w eksploatacji system zapewnia wydajny i wydajny proces montażu.D niezawodne rozwiązanie produkcyjne dla nowoczesnej infrastruktury przesyłowej energii i produkcji wieży przesyłowej na dużą skalę.
