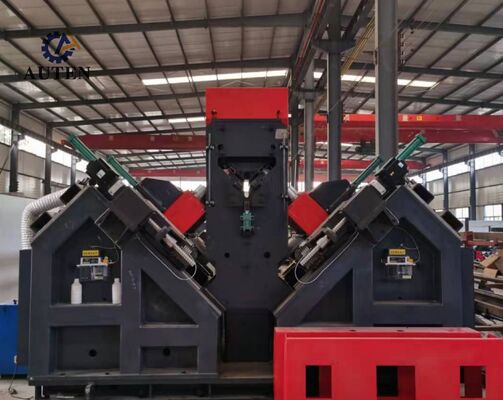

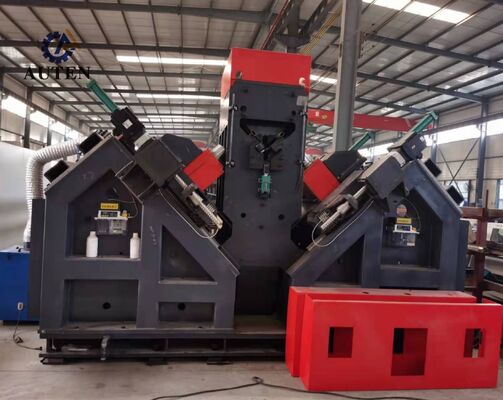

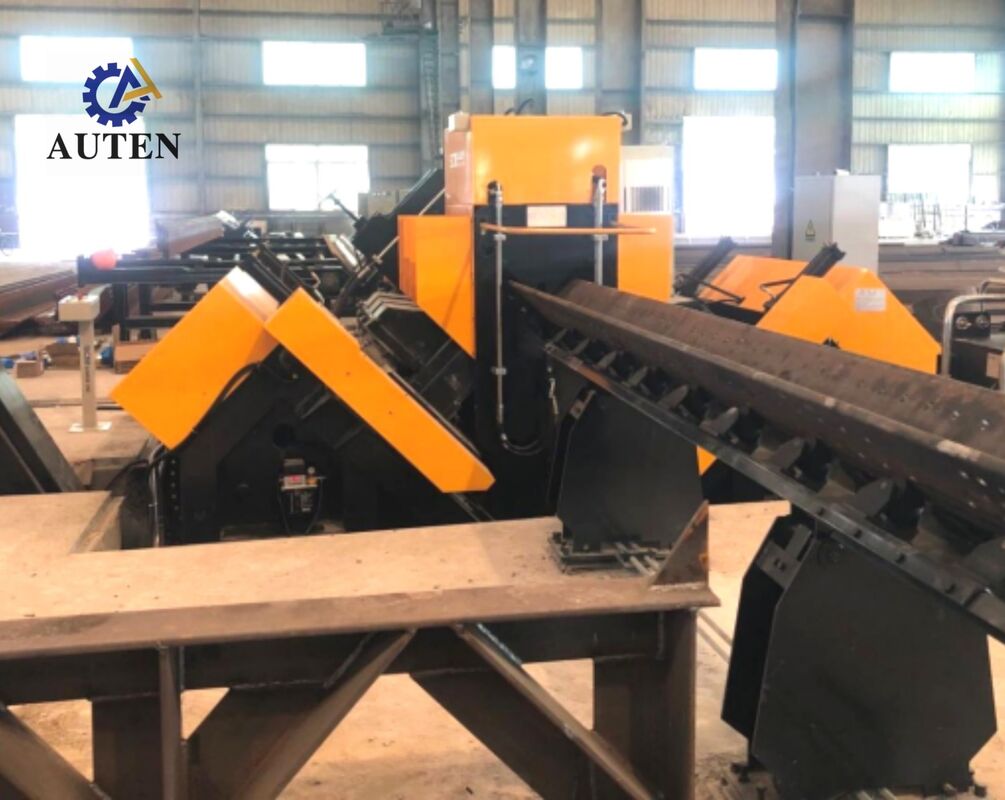

Maszyna do znakowania wiertniczych kątów CNC z automatycznym ładowaniem

Zaawansowana maszyna CNC do wiercenia i znakowania kątowników z automatycznym załadunkiem

Zastosowanie produktu:

Linia produkcyjna do wiercenia i znakowania kątowników CNC jest specjalnie zaprojektowana do precyzyjnego wiercenia i znakowania dużych, wysokowytrzymałych kątowników stosowanych w produkcji wież energetycznych. Zaprojektowana do wykonywania złożonych wzorów otworów z wyjątkową dokładnością pozycjonowania, doskonałą jakością obróbki i stałą powtarzalnością, linia produkcyjna zapewnia wysoki poziom automatyzacji i wyjątkową wydajność produkcji, co czyni ją idealnym rozwiązaniem do nowoczesnej, wielkoseryjnej obróbki stali konstrukcyjnej.

Główne parametry:

Cechy produktu:

1. W pełni zautomatyzowany system produkcji
Linia produkcyjna integruje zaawansowany zautomatyzowany system transportu materiałów, w tym poprzeczne przenośniki taśmowe, obrotowe jednostki załadunkowe, automatyczne mechanizmy podawania, urządzenia rozładunkowe i zespoły transportu materiałów. Wszystkie operacje wiercenia i znakowania są wykonywane w ciągłym i w pełni zintegrowanym cyklu obróbczym, minimalizując interwencję ręczną, redukując koszty pracy i poprawiając wydajność produkcji, spójność procesów i ogólną niezawodność sprzętu.

2. Wysokowydajny precyzyjny system wiercenia
Moduł wiercenia jest wyposażony w wysokiej klasy precyzyjne systemy wrzecion BT40 produkcji tajwańskiej, z wewnętrzną strukturą doprowadzania chłodziwa, zapewniające doskonałą dokładność wiercenia, doskonałą jakość otworów i wydłużoną żywotność narzędzia. Maszyna jest skonfigurowana z sześcioma sterowanymi CNC głowicami wrzecion rozmieszczonymi symetrycznie, z trzema jednostkami wiercącymi umieszczonymi po każdej stronie profilu kątownika. Podczas obróbki otworów o identycznych średnicach i stałych odległościach od krawędzi, odpowiednie jednostki wrzecion mogą wykonywać jednoczesne wiercenie, znacznie zwiększając wydajność obróbki przy zachowaniu wyjątkowej precyzji pozycjonowania.

3. Inteligentny interfejs człowiek-maszyna (HMI)
System sterowania CNC przyjmuje dwujęzyczny interfejs obsługi chińsko-angielski z wyraźną wizualizacją graficzną układów detali, parametrów obróbki i stanu sprzętu. Ta intuicyjna konstrukcja upraszcza obsługę maszyny, zwiększa wydajność programowania i skraca czas szkolenia operatora.

4. Wydajny inteligentny system programowania
System programowania został zaprojektowany z myślą o prostej, szybkiej i niezawodnej obsłudze. Operatorzy muszą jedynie wprowadzić niezbędne parametry obróbki, w tym specyfikacje detalu, średnice otworów, rozstawy otworów i ilości produkcji, po czym system automatycznie generuje odpowiednie programy obróbki. System obsługuje bezpośredni import danych przetwarzania CAD/CAM i jest w pełni kompatybilny z plikami TEKLA NC1, umożliwiając płynne połączenie z nowoczesnymi platformami inżynierii cyfrowej i inteligentnymi procesami produkcyjnymi.

5. Wysokowydajne kluczowe komponenty
Sprzęt wykorzystuje wysokiej jakości komponenty hydrauliczne, pneumatyczne i elektryczne dostarczane przez międzynarodowych producentów. Taka konfiguracja zapewnia stabilną pracę, doskonałą wydajność systemu, zmniejszone wymagania konserwacyjne i wydłużoną żywotność w warunkach ciągłej produkcji przemysłowej.

6. Inteligentny system monitorowania i diagnostyki usterek
Zaawansowany inteligentny system monitorowania stale nadzoruje pracę maszyny i automatycznie identyfikuje nieprawidłowe warunki i awarie systemu w czasie rzeczywistym. Ta funkcja diagnostyczna umożliwia szybką analizę usterek, upraszcza procedury konserwacyjne, minimalizuje przestojeje produkcyjne i poprawia ogólną dostępność sprzętu.

7. Opcjonalny moduł cięcia o wysokiej precyzji
Dostępny jest opcjonalny moduł cięcia z podwójnym ostrzem, który dodatkowo zwiększa wszechstronność przetwarzania linii produkcyjnej. Dzięki zastosowaniu zaawansowanej technologii cięcia, moduł zapewnia precyzyjne cięcie, zwiększoną wydajność produkcji oraz gładkie, wysokiej jakości powierzchnie cięcia, co czyni go odpowiednim do wymagających zastosowań w produkcji stali konstrukcyjnej.

Przykładowe detale demonstracyjne składają się ze standardowych profili kątowników i reprezentatywnych wzorów otworów powszechnie stosowanych w produkcji wież transmisyjnych. Te przykładowe komponenty stanowią praktyczne odniesienie dla klientów, inżynierów i personelu kontroli jakości do oceny dokładności obróbki, jakości otworów, spójności wymiarowej i ogólnej zdolności przetwarzania. Wyraźnie demonstrują one zdolność linii produkcyjnej do spełnienia rygorystycznych standardów produkcyjnych wymaganych w nowoczesnej produkcji wież transmisyjnych.

W projektach przesyłu energii elektrycznej Ultra-High-Voltage (UHV) wieże transmisyjne muszą wytrzymać złożone warunki środowiskowe i znaczne obciążenia konstrukcyjne przez cały okres ich eksploatacji. Ta linia produkcyjna odgrywa kluczową rolę w produkcji elementów kątowników, które stanowią główną ramę nośną wież transmisyjnych. System wykonuje operacje wiercenia i wykrawania z wysoką precyzją na elementach kątowników używanych do korpusów wież, poprzecznic i innych niezbędnych zespołów konstrukcyjnych, zapewniając dokładne pozycjonowanie otworów, niezawodne połączenia i doskonałą dokładność montażu. Poprzez poprawę wytrzymałości konstrukcyjnej, bezpieczeństwa operacyjnego i długoterminowej niezawodności, sprzęt stanowi wydajne i niezawodne rozwiązanie produkcyjne dla nowoczesnej infrastruktury przesyłu energii i wielkoseryjnej produkcji wież transmisyjnych.
