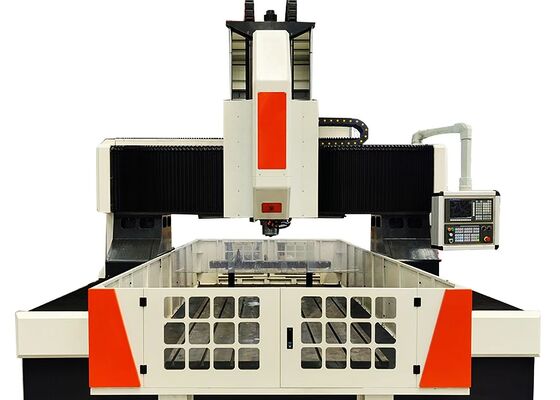

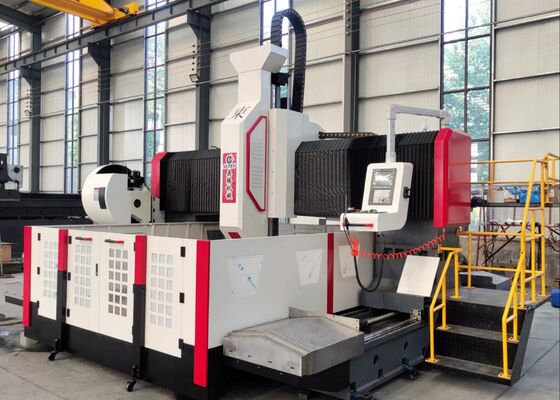

Wymienniki ciepła używane maszyny do wiercenia płytek CNC 20/30KW Servo Spindle Motor Power
Zastosowanie:
Maszyna do wiercenia i frezowania płytek ściekowych CNC jest specjalnie zaprojektowana do precyzyjnego obróbki płyt rur, flans, płytek łożysk, wymienników ciepła,i pozostałe części robocze typu płytki szeroko stosowane w przetwórstwie petrochemicznym, energetyki jądrowej, energii wiatrowej, produkcji kotłów i produkcji konstrukcji stalowych.Maszyna obsługuje szybkie wiercenie z wewnętrznie schłodzonymi narzędziami z węglanu, a także zewnętrznie schłodzonymi wiertarkami skrętowymiPoprzez integrację wiercenia, rozwijania, wyciągania, frezowania i wiercenia w jedną platformę obróbki, zapewnia wyjątkową wszechstronność i wydajność.Opcjonalna automatyczna głowica frezowa pod kątem prostym dodatkowo rozszerza jej możliwości, umożliwiając wydajne operacje wiertnicze, wiertnicze i frezowe na złożonych kawałkach.
Specyfikacje:
| Model |
PHD2020 |
| Rozmiar obróbki |
LxW (mm) |
2000x2000 |
| Szerokość otworu T stołu roboczego (mm) |
28 |
| Głowa mocy wiertniczej |
Co to jest? |
1 |
| Węgiel spindlowy |
BT1pożyczalnia |
| Maksymalna średnica wiercenia (mm) |
Φ80 |
| Maksymalna grubość (mm) |
≤ 250 |
| Średnica wcisku |
M3-M30 |
| Prędkość spindału (r/min) |
30 ~ 3000 |
| Moc silnika serwospindla (kW) |
22/30 |
| Ruch boczny głowicy napędowej (osio X) |
Maksymalny bieg poziomy (mm) |
2000 |
| Prędkość ruchu bocznego (r/min) |
0 ~ 8 |
| Moc serwomotora do ruchu bocznego (kW) |
2.4 |
| Wzdłużne ruchy bramki (osio Y) |
Maksymalny bieg podawania (mm) |
2000 |
| Prędkość ruchu paszy (m/min) |
0 ~ 8 |
| Moc serwomotora zasilającego (kW) |
2.4 |
| Wyrównanie pomiarów |
Maksymalny bieg (mm) |
800 |
| Prędkość ruchu (m/min) |
0 ~ 8 |
| Moc serwomotora (kW) |
2.4 |
| Dokładność pozycjonowania w trzech ośach |
X/Y/Z/A/B/C (mm) |
±0,015/1000 |
| Dokładność pozycjonowania w trójosiowym powtarzaniu |
X/Y/Z/A/B/C (mm) |
±0,01/1000 |
| System elektryczny |
System CNC |
FAGOR/KND/GSK |
| Zmiennik narzędzi |
Rodzaj dysku (nieobowiązkowy) |
24 pozycje narzędzi |
| Ogólna wielkość |
LxWxH (m) |
5.3x3.8x2.7 |
Cechy produktu

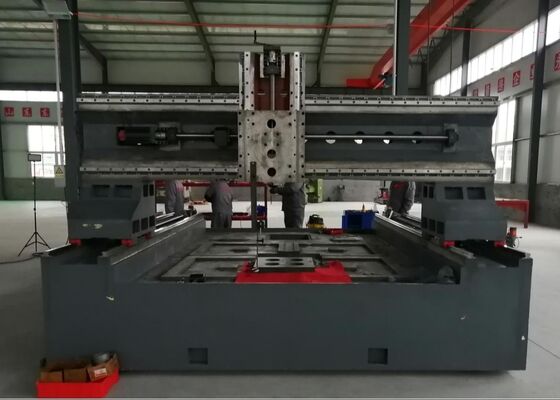

1Wyposażenie składa się głównie z ciężkiego łóżka maszynowego, systemu przesuwania wzdłużnego, ramy bramki, przesuwania krzyżowego, pionowego urządzenia zasilającego, głowicy wrotnika wiertniczego i frezowego, stołu roboczego,system cyrkulacji płynu chłodniczego, automatyczny system usuwania odłamków, scentralizowany system smarowania, jednostka pneumatyczna, układ sterowania elektrycznym i inne zespoły pomocnicze,tworzenie kompleksowej i wysoce wydajnej platformy obróbki.
2Serwo napędzana głowica przesuwna jest zdolna do wykonywania operacji wiercenia, wiertniania, szczelinowania i frezowania.Może działać niezależnie lub synchronicznie z wieloma osiami CNC, zapewniając maksymalną elastyczność obróbkiWęzeł wykorzystuje wysoce precyzyjną węzełkę BT50 wyprodukowaną w Tajwanie z wewnętrznym zbiorem płynu chłodzącego i automatycznym mechanizmem zaciskania narzędzi.Hydrauliczne narzędzia rozciskanie umożliwia szybkie, wygodna wymiana wiertarek i fresowników, znacząco poprawiająca wydajność produkcji.
3Wysokiej precyzji kierownice liniowe są wbudowane w całej maszynie, aby zapewnić płynne poruszanie się, wyjątkową sztywność i doskonałą dokładność ruchu.System zasilający jest napędzany przez serwo silnik AC poprzez synchroniczny pas i precyzyjny przekładni śruby kulkowej, zapewniając wyższą dokładność pozycjonowania, powtarzalność i długoterminową stabilność obróbki.
4Zarówno podstawa maszyny, jak i konstrukcja bramki są wykonane z wysokiej jakości żeliwa lub wysokiej wytrzymałości spawanej stali.Wszystkie elementy konstrukcyjne poddawane są przed obróbką wysokotemperaturowemu wygrzewaniu zwalniającemu naprężenie, a następnie po półwykończeniu poddawane jest wtórnej obróbce obniżającej naprężenie.i konsekwentnie niezawodną dokładność obróbki przez całą żywotność maszyny.
Maszyna do wiercenia i frezowania płytek z galerii CNC to wydajne rozwiązanie do obróbki specjalnie opracowane do precyzyjnego obróbki elementów typu płyty i części konstrukcyjnych.Idealnie nadaje się do obróbki brzyt, dyski, pierścienie, płaskie płyty i podobne kawałki robocze w zakresie określonej grubości maszyny.i wielofunkcyjne możliwości obróbki sprawiają, że jest to idealny wybór dla wymagających środowisk produkcyjnych wymagających zarówno precyzji, jak i wydajności.
W zakładach wytwarzających konstrukcje stalowe maszyna wykonuje wysokoprecyzyjne wiercenie i frezowanie płyt konstrukcyjnych, płyt bazowych i elementów łącznikowych,dostarczanie precyzyjnie obrobionych części do efektywnego montażu ram stalowychW przemyśle energetycznym wiatrowym jest szeroko stosowany do obróbki sekcji wieży turbiny wiatrowej i komponentów wielkowymiarowych,zapewnienie wyjątkowej dokładności wymiarowej i integralności konstrukcyjnej w trudnych warunkach eksploatacyjnych, takich jak wysokie ciśnienie wiatru i ekstremalne zmiany temperaturyW inżynierii mostów sprzęt jest szeroko wykorzystywany do obróbki balustrad mostów, płyt splice i elementów konstrukcyjnych wspierających,wytwarzanie solidnych i trwałych połączeń, zdolnych wytrzymać długotrwałe obciążenia dynamiczneW rezultacie znacząco zwiększa bezpieczeństwo konstrukcyjne, niezawodność operacyjną i żywotność infrastruktury mostowej na dużą skalę.
