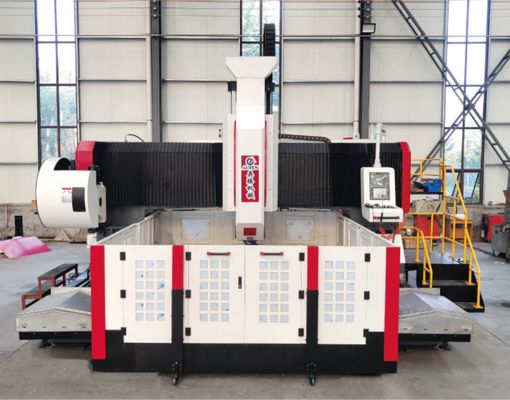

M3-M30 Średnica gwintowania Wiertarka bramowa CNC do kołnierza z blachy rurowej

M3-M30 Średnica gwintowania Wiertarka bramowa CNC do kołnierza z blachy rurowej

Aplikacja:

Wiertarka i frezarka do płyt bramowych CNC została specjalnie zaprojektowana do precyzyjnej obróbki blach rurowych, kołnierzy, łożysk, wymienników ciepła i innych elementów płytowych stosowanych w takich gałęziach przemysłu, jak inżynieria petrochemiczna, energia jądrowa, energia wiatrowa, produkcja kotłów i produkcja konstrukcji stalowych. Maszyna umożliwia szybkie wiercenie węglików spiekanych z wewnętrznym doprowadzeniem chłodziwa, a także szybkie wiercenie kręte z zewnętrznym chłodzeniem. Integruje wiele możliwości obróbki — w tym wiercenie, fazowanie, gwintowanie, frezowanie i wytaczanie — w ramach jednej platformy. Opcjonalna automatyczna przystawka kątowa dodatkowo rozszerza funkcjonalność maszyny, umożliwiając wykonywanie operacji wiercenia bocznego, gwintowania i frezowania.

Dane techniczne:

Cechy produktu

1. Maszyna składa się głównie ze sztywnej podstawy maszyny, zespołu prowadnicy wzdłużnej, ramy suwnicy, prowadnicy poprzecznej, mechanizmu posuwu pionowego, głowicy wrzeciona wiertarki i frezarki, stołu roboczego, układu cyrkulacji chłodziwa, automatycznego przenośnika wiórów, centralnego układu smarowania, układu pneumatycznego, elektrycznego układu sterowania i innych zespołów wsporczych, zapewniających kompletne i wysoce wydajne rozwiązanie do obróbki.

2. Głowica wrzeciona przesuwnego sterowana serwo przeznaczona jest do wykonywania operacji wiercenia, rozwiercania, gwintowania, fazowania i frezowania rowków. Może działać niezależnie lub w ruchu zsynchronizowanym z innymi osiami maszyny, aby zmaksymalizować elastyczność obróbki. Wrzeciono jest wyposażone w wysoce precyzyjne wrzeciono BT50 produkowane na Tajwanie, wyposażone w wewnętrzny układ chłodzenia i automatyczny mechanizm mocowania narzędzia ze sprężyną motylkową. Hydrauliczne zwolnienie narzędzia umożliwia szybką i wygodną wymianę narzędzi wiertniczych i frezarskich, znacznie poprawiając wydajność obróbki.

3. Maszyna zawiera precyzyjne prowadnice liniowe, które zapewniają płynny, stabilny i bardzo dokładny ruch. Ruch napędzany jest serwomotorem prądu przemiennego za pośrednictwem paska synchronicznego i precyzyjnego układu przekładni śrubowej, co zapewnia wyjątkową dokładność pozycjonowania, powtarzalność i niezawodną, ​​długoterminową wydajność obróbki.

4. Rama maszyny i suwnica są wykonane z najwyższej jakości żeliwa lub wytrzymałych spawanych konstrukcji z blachy stalowej. Obydwa elementy poddawane są przed obróbką wyżarzaniu odprężającemu w wysokiej temperaturze, a następnie po półwykończeniu obróbce odprężającej. Końcowa precyzyjna obróbka zapewnia doskonałą sztywność konstrukcyjną, doskonałą stabilność wymiarową i stałą dokładność obróbki przez cały wydłużony okres użytkowania.

Wiertarka i frezarka bramowa CNC to wysokowydajne centrum obróbcze zaprojektowane z myślą o precyzyjnej obróbce elementów płytowych i detali konstrukcyjnych. Idealnie nadaje się do obróbki kołnierzy, tarcz, pierścieni, płyt płaskich i podobnych elementów, pod warunkiem, że grubość materiału mieści się w określonych możliwościach obróbczych maszyny. Sztywna konstrukcja i wszechstronne możliwości obróbki sprawiają, że jest to doskonałe rozwiązanie do wymagających zastosowań w produkcji przemysłowej.

W zakładach produkujących konstrukcje stalowe maszyna wykonuje operacje wiercenia i frezowania z dużą dokładnością na płytach konstrukcyjnych i elementach łączących, dostarczając precyzyjne komponenty do montażu konstrukcji stalowych. W branży energetyki wiatrowej jest szeroko stosowany do obróbki sekcji wież turbin wiatrowych i elementów kołnierzy, zapewniając dokładność wymiarową i niezawodność konstrukcyjną w wymagających warunkach środowiskowych, w tym przy dużym obciążeniu wiatrem i wahaniach temperatury. W projektach inżynierii mostowej sprzęt jest wykorzystywany do obróbki dźwigarów mostowych, płyt łączących i elementów wsporczych, tworząc mocne i trwałe połączenia zdolne wytrzymać długotrwałe obciążenie dynamiczne, przyczyniając się w ten sposób do bezpieczeństwa, stabilności i żywotności konstrukcji mostowych.
