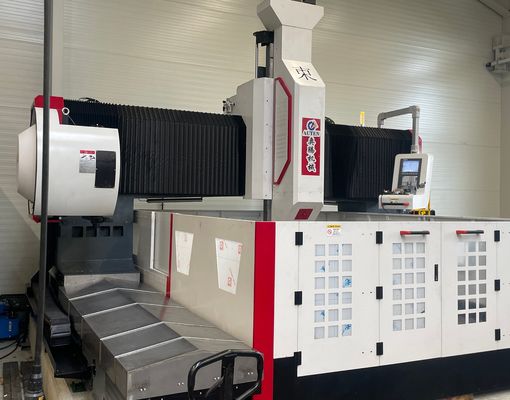

2000x2000mm Rozmiar obróbki Maszyna wiertnicza CNC dużych prędkości do wiercenia płyt i tablic rur
Zastosowanie:
Maszyna do wiercenia i frezowania płytek typu gantry CNC jest szeroko stosowana do precyzyjnego obróbki blach rur, flans, łożysk, wymienników ciepła,i innych elementów strukturalnych w przemyśle, takim jak przetwórstwo petrochemiczne, energetyki jądrowej, energii wiatrowej, produkcji kotłów i produkcji konstrukcji stalowych.oraz szybkie wiertarki skrętowe z systemami chłodzenia zewnętrznegoSprzęt integruje wiele funkcji obróbki, w tym wiercenie, rozwijanie, wyciąganie, frezowanie i wiercenie. Można zainstalować opcjonalną automatyczną głowicę pod kątem prostym, aby umożliwić wiercenie boczne,wykręcanie, oraz operacje frezowania.
Specyfikacje:
| Model |
PHD2020 |
| Rozmiar obróbki |
LxW (mm) |
2000x2000 |
| Szerokość otworu T stołu roboczego (mm) |
28 |
| Głowa mocy wiertniczej |
Co to jest? |
1 |
| Węgiel spindlowy |
BT1pożyczalnia |
| Maksymalna średnica wiercenia (mm) |
Φ80 |
| Maksymalna grubość (mm) |
≤ 250 |
| Średnica wcisku |
M3-M30 |
| Prędkość spindału (r/min) |
30 ~ 3000 |
| Moc silnika serwospindla (kW) |
22/30 |
| Ruch boczny głowicy napędowej (osio X) |
Maksymalny bieg poziomy (mm) |
2000 |
| Prędkość ruchu bocznego (r/min) |
0 ~ 8 |
| Moc serwomotora do ruchu bocznego (kW) |
2.4 |
| Wzdłużne ruchy bramki (osio Y) |
Maksymalny bieg podawania (mm) |
2000 |
| Prędkość ruchu paszy (m/min) |
0 ~ 8 |
| Moc serwomotora zasilającego (kW) |
2.4 |
| Wyrównanie pomiarów |
Maksymalny bieg (mm) |
800 |
| Prędkość ruchu (m/min) |
0 ~ 8 |
| Moc serwomotora (kW) |
2.4 |
| Dokładność pozycjonowania w trzech ośach |
X/Y/Z/A/B/C (mm) |
±0,015/1000 |
| Dokładność pozycjonowania w trójosiowym powtarzaniu |
X/Y/Z/A/B/C (mm) |
±0,01/1000 |
| System elektryczny |
System CNC |
FAGOR/KND/GSK |
| Zmiennik narzędzi |
Rodzaj dysku (nieobowiązkowy) |
24 pozycje narzędzi |
| Ogólna wielkość |
LxWxH (m) |
5.3x3.8x2.7 |
Cechy produktu

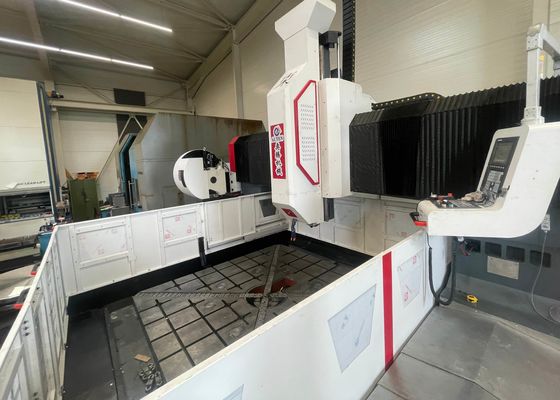

1Sprzęt składa się z podstawy maszyny, podłużnej jednostki przesuwnej, konstrukcji bramkowej, przesuwnej przesuwki, pionowego mechanizmu zasilającego, głowicy wrotnika wiertniczego i frezowego, stołu roboczego, układu chłodzenia,automatyczny system ewakuacji chipów, scentralizowany system smarowania, układ pneumatyczny, układ sterowania elektrycznym i inne zespoły pomocnicze.
2. Serwo napędzane przesuwane spindle jest w stanie wykonywać operacje wiertnicze, wiertnicze, szczelinowe i frezowe. Może działać niezależnie lub w koordynacji z innymi ośmi.Węzeł przyjmuje wysokiej precyzji tajwańskiej produkcji BT50 węzeł kujonkowy z wewnętrznym zasilaczem płynu chłodzącego i automatycznym systemem uwalniania narzędzi wiosną motyla.Zmiana narzędzia odbywa się za pomocą hydraulicznego mechanizmu rozluźniania, umożliwiające szybkie i wygodne przełączanie narzędzi wiertniczych i frezowych.

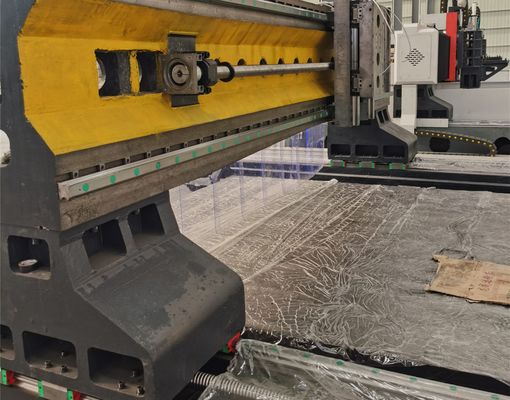

3. Maszyna przyjmuje wysokiej precyzji przewodników liniowych w celu zapewnienia płynnego, stabilnego i dokładnego ruchu.gwarantujące doskonałą dokładność pozycjonowania i powtarzalność.
4. Ramy maszyn i bramki są wykonane z wysokiej jakości konstrukcji żeliwa lub spawanych płyt stalowych.po czym następuje proces wtórnego wygrzewania po półwykończeniuOstateczne precyzyjne obróbki zapewniają wysoką sztywność konstrukcyjną, długoterminową stabilność i stałą dokładność.
Maszyna do wiercenia i frezowania płytek z portale CNC jest wydajnym rozwiązaniem przemysłowym zaprojektowanym do precyzyjnego obróbki elementów typu płyty i części konstrukcyjnych.Jest odpowiedni do obróbki flans, dysków, pierścieni i płyt płaskich, pod warunkiem że grubość materiału mieści się w zakresie efektywnego obróbki maszyny.
W warsztatach wytwarzania konstrukcji stalowych urządzenia te wykonują wysokoprecyzyjne wiercenie i frezowanie płyt konstrukcyjnych i elementów łącznikowych, zapewniając niezawodne montaż konstrukcji stalowych.W sektorze energetyki wiatrowej, jest powszechnie stosowany do obróbki wież turbin wiatrowych i komponentów flans, zapewniając integralność konstrukcyjną w trudnych warunkach eksploatacyjnych, takich jak silne wiatry i zmiany temperatury.W zastosowaniach w budowie mostów, jest stosowany do obróbki balustrad mostów i elementów nośnych, wytwarzając trwałe i stabilne złącza zdolne do utrzymania długotrwałych obciążeń dynamicznych przez całą żywotność konstrukcji.
