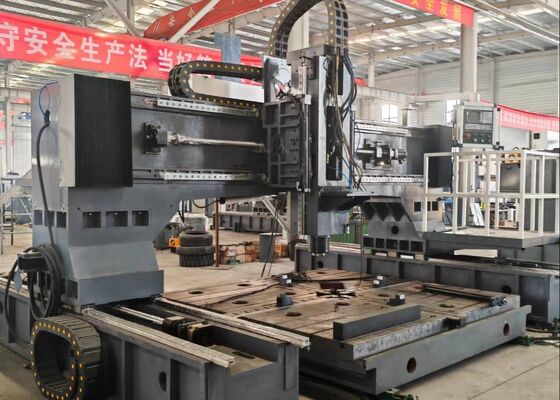

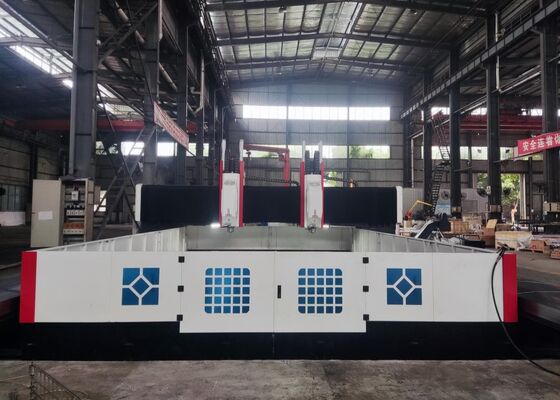

Wielkoformatowa, mobilna, szybkobieżna wiertarko-frezarka CNC typu Gantry z funkcją gwintowania
Wprowadzenie produktu:
Maszyna ta jest mobilnym, szybkobieżnym systemem wiercenia i frezowania CNC typu portalowego. Jest przeznaczony głównie do wiercenia, gwintowania i frezowania elementów takich jak płyty stalowe, kołnierze, wymienniki ciepła, blachy rurowe i łożyska obrotowe. Zastosowano szybkie wiercenie węglików spiekanych z chłodzeniem wewnętrznym. Maszyna jest sterowana za pomocą systemu sterowania magistralą KND lub CNC, zapewniając prostą obsługę, wysoką automatyzację, doskonałą dokładność obróbki i duże możliwości adaptacji do produkcji małych i średnich partii z różnymi typami detali.
Konfiguracja produktu:
| Model |
PHD4080 |
| Rozmiar przedmiotu obrabianego |
DxS (mm) |
4000x8000 |
| Szerokość rowka T stołu warsztatowego (mm) |
28 |
| Głowica wiertnicza |
Ilość |
1 lub 2 |
| Stożek wrzeciona |
BT50 |
| Maks. średnica wiercenia (mm) |
Φ90 |
| Maks. grubość (mm) |
≤300 |
| Średnica gwintowania |
M3-M36 |
| Prędkość wrzeciona (obr./min) |
30 ~ 3000 |
| Moc silnika wrzeciona serwa (kW) |
22.30.37 |
| Ruch boczny głowicy napędowej (oś X) |
Maks. skok poziomy (mm) |
4000 |
| Prędkość ruchu bocznego (r/min) |
0 ~ 6 |
| Moc silnika serwo dla ruchu bocznego (kW) |
3.6 |
| Ruch wzdłużny suwnicy (oś Y) |
Maks. skok posuwu (mm) |
8000 |
| Prędkość ruchu posuwu (m/min) |
0 ~ 6 |
| Moc serwomotoru podawania (kW) |
3,6/5,5 |
| Pionowy ruch posuwu suwaka (oś Z) |
Maks. skok (mm) |
1400 |
| Prędkość ruchu (m/min) |
0~4 |
| Moc silnika serwo (kW) |
3.6 |
| Dokładność pozycjonowania w trzech osiach |
X/Y/Z/A/B/C (mm) |
±0,015/1000 |
| Dokładność powtarzalnego pozycjonowania w trzech osiach |
X/Y/Z/A/B/C (mm) |
±0,01/1000 |
| Instalacja elektryczna |
systemu CNC |
FAGOR/KND/GSK |
| Zmieniacz narzędzi |
Typ dysku (opcjonalnie) |
24 pozycje narzędzi |
| Rozmiar całkowity |
DxSxW (m) |
13x6,9x6,2 |
Cechy produktu
1. Sprzęt składa się głównie z podstawy maszyny, stołu roboczego, suwnicy, pionowej głowicy wiertarsko-frezarskiej, układu hydraulicznego, układu pneumatycznego, układu chłodzenia, centralnego układu smarowania, elektrycznego układu sterowania i automatycznego systemu odprowadzania wiórów.
2. W tej serii maszyn stół roboczy i suwnica mają niezależną konstrukcję, a suwnica porusza się po dwóch torach podstawowych. Taka konfiguracja znacznie poprawia stabilność i precyzję obróbki, zapewniając jednocześnie wysoką nośność.
3. Stół roboczy wykonany jest z najwyższej jakości żeliwa szarego, co zapewnia doskonałą sztywność, trwałość i długoterminową niezawodność działania.
Zarówno łóżko maszyny, jak i stół roboczy są wykonane z żeliwa szarego o wysokiej wytrzymałości (HT300) i poddawane podwójnej obróbce cieplnej w celu odprężenia. Aby wyeliminować rezonans wibracyjny podczas operacji wiercenia i wydłużyć żywotność narzędzi węglikowych, przyjęto konstrukcję oddzielnej konstrukcji pomiędzy łożem a stołem roboczym.
1. Zintegrowany system automatycznego usuwania wiórów i cyrkulacji chłodziwa skutecznie redukują czas nieprodukcyjny i zmniejszają intensywność pracy operatora. Operatorzy są zobowiązani jedynie do wykonywania załadunku i rozładunku detali oraz wymiany narzędzi.
2. Maszyna jest wyposażona w wyprodukowane na Tajwanie, bardzo precyzyjne wrzeciono BT50, posiadające funkcję wewnętrznego chłodzenia i kompatybilność z wiertłami z węglików spiekanych. Wbudowany pneumatyczny cylinder narzędziowy ułatwia szybką wymianę narzędzi. Silnik wrzecionowy o dużej mocy napędzany jest poprzez sterowaną serwo synchroniczną przekładnię pasową, umożliwiającą szeroki zakres prędkości i stabilny moment obrotowy.
3. Ta wiertarka CNC została specjalnie zaprojektowana w oparciu o charakterystykę przedmiotu obrabianego i wymagania dotyczące precyzji. Charakteryzuje się zwartą, ale elastyczną konstrukcją, zapewniającą optymalną wydajność obróbki. Niezależnie od tego, czy układ otworów jest okrągły czy liniowy, system wykonuje operacje wydajnie i dokładnie, zapewniając wysoce opłacalne rozwiązanie produkcyjne.

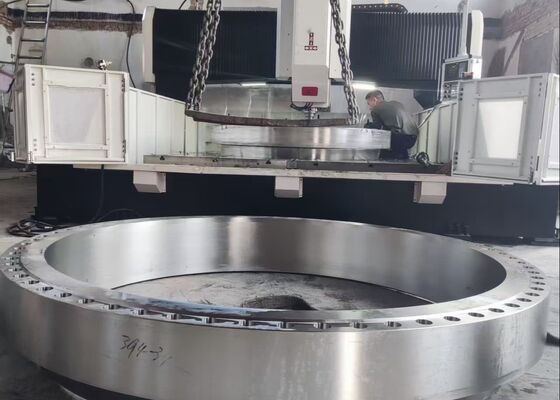

Wiertarka bramowa do płyt CNC to wytrzymałe rozwiązanie przemysłowe, precyzyjnie zaprojektowane do precyzyjnej obróbki elementów płytowych i części konstrukcyjnych. Jest zoptymalizowany do obróbki detali, takich jak kołnierze, tarcze, pierścienie i płyty płaskie, pod warunkiem, że grubość materiału pozostaje w efektywnym zakresie obróbki maszyny.
W zakładach produkujących konstrukcje stalowe ta wiertarka do płyt wykonuje precyzyjne wiercenie i frezowanie płyt konstrukcyjnych i elementów łączących, tworząc niezawodną podstawę do montażu ramy stalowej. W branży energetyki wiatrowej zapewnia precyzyjną obróbkę wież turbin wiatrowych i elementów kołnierzy, zapewniając integralność konstrukcji w trudnych warunkach środowiskowych, takich jak silny wiatr i wahania temperatury. W zastosowaniach przy budowie mostów sprzęt służy do obróbki dźwigarów mostowych i elementów wsporczych, zapewniając mocne i trwałe połączenia zdolne do wytrzymania obciążeń dynamicznych przez cały długi okres użytkowania konstrukcji.
